PGA308-Q1 具有可編程增益和失調電壓的汽車類單電源、自動置零傳感器放大器技術手冊
PGA308-Q1 是一款可編程模擬傳感器信號調節器。 此模擬信號路徑放大傳感器信號并且為偏移和增益提供數字校準。 校準通過 1W 引腳、一個數字單線制 UART 兼容接口來完成。 對于三端傳感器模塊，1W 可連接至 VOUT 并且此組件可通過 VOUT 引腳進行編程。 增益和偏移校準參數被存儲在板載一次性可編程 (OTP) 內存的七個內存庫中。 加電復位 (POR) OTP 內存庫總共可編程四次。
數據手冊：*附件：PGA308-Q1 具有可編程增益和失調電壓的汽車類單電源、自動置零傳感器放大器技術手冊.pdf
全模擬信號路徑包含有一個 2 x 2 輸入復用器 (mux) 以實現電子傳感器引線交換、一個粗略偏移調整、一個自動置零可編程增益測量儀器放大器 (PGA)、一個精準增益調整、一個精準偏移調整、和一個可編程增益輸出放大器。 故障監控電路檢測并發出傳感器燒斷、過載、和系統故障狀態信號。 過程量/欠程量限制為系統電平診斷提供額外了方法。 此兩用 D OUT /VCLAMP 引腳可被用作一個可編程數字輸出或者一個 VOUT 過壓鉗位。
特性
- 符合汽車應用要求
- 具有符合 AEC-Q100 的下列結果：
- 器件溫度 1 級： -40℃ 至 +125℃ 的環境運行溫度范圍
- 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件充電器件模型 (CDM) ESD 分類等級 C3B
- 針對橋式傳感器的數字校準
- 偏移選擇：粗略選擇和精準選擇
- 增益選擇：粗略選擇和精準選擇
- 橋式故障監控器
- 用于引線交換的輸入復用器
- 過程量/欠程量限制
- D
OUT/ VOUT鉗位功能 - 七插槽一次性可編程 (OTP) 內存
- 一線制數字通用異步收發器 (UART) 接口
- 運行電壓：+2.7 V 至 +5.5 V
- MSOP-10 和 3mm x 4mm DFN-10 封裝
引腳功能和配置

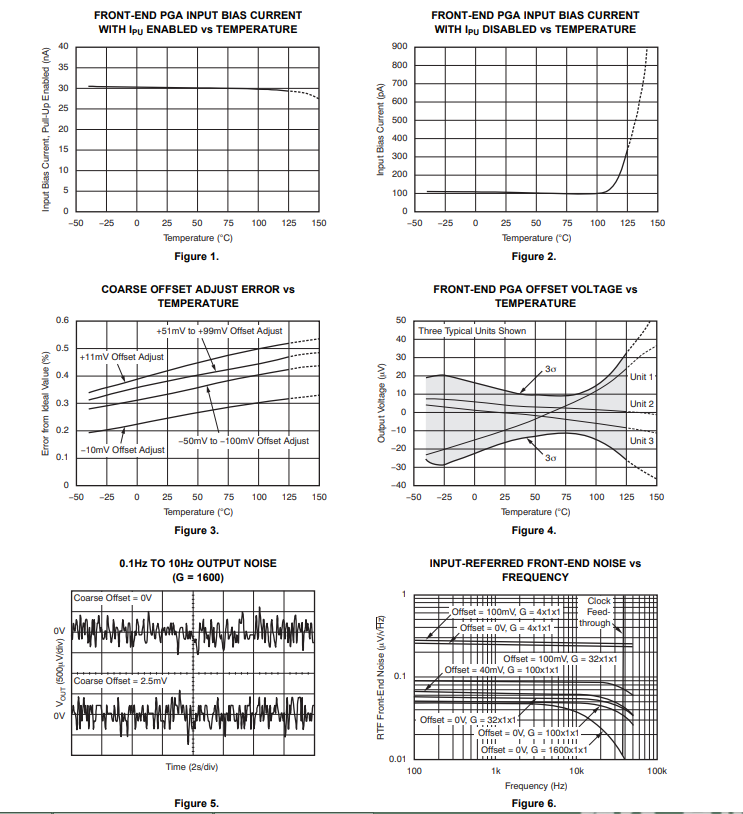

典型特性
應用范圍
橋式傳感器
遠程 4-20 mA 發射器
應變、負載、衡器
車載傳感器
