PGA308是一款可編程模擬傳感器信號調節器。模擬信號路徑放大傳感器信號，并為偏移和增益提供數字校準。校準是通過1W引腳、數字單線UART兼容接口完成的。對于三端子傳感器模塊，1W可以連接到VOUT，并通過VOUT引腳對組件進行編程。增益和偏移校準參數存儲在七組一次性可編程（OTP）存儲器中。加電復位（POR）OTP存儲體總共可以編程四次。

數據手冊：*附件：PGA308 具有可編程增益和偏移的單電源自動置零傳感器放大器技術手冊.pdf

全模擬信號路徑包含一個2×2輸入多路復用器（mux），允許電子傳感器引線交換、粗偏移調整、自動歸零可編程增益儀表放大器（PGA）、精細增益調整、精細偏移調整和可編程增益輸出放大器。故障監測電路檢測傳感器燒壞、過載和系統故障情況并發出信號。超限/欠標度限制為系統級診斷提供了額外的手段。雙重用途的DOUT/VCLAMP引腳可以用作可編程數字輸出或VOUT過壓鉗。

有關詳細的應用信息，請參閱可在www.ti.com下載的PGA308用戶指南（SBOU069）。

特征
電橋傳感器的數字校準
偏移選擇：粗略和精細
增益選擇：粗調和微調
橋梁故障監視器
用于鉛交換的輸入多路轉換器
超過/低于規模限制
Dou/QUOT鉗功能
七排一次性密碼存儲器
單線數字收件箱接口
工作電壓：+2.7V至+5.5V
溫度范圍：-40 ' C至+125 ° C
MSoP.10和3 mm x 4 mm DFN-10封裝

引腳功能和配置

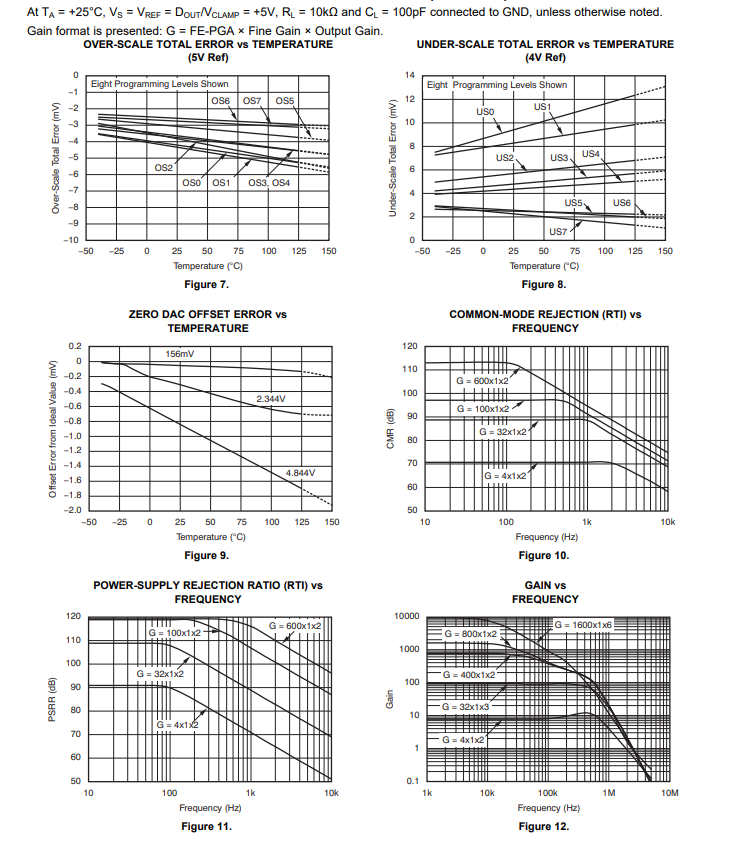

典型特性

應用
橋式傳感器
遠程4- 20 mA發送器
應變、負載、稱重秤
汽車傳感器
