SEGGER Flash Loader（SFL）是J-Link設備支持套件（DSK）的一部分，通過SFL，用戶可以為自己的新設備添加Flash編程支持。

支持的CPU架構

SEGGER Flash Loader（SFL）可用于以下CPU架構：

? ARMv4/v5

ARM720T, ARM7TDMI, ARM7TDMI-S

ARM920T, ARM922T, ARM926EJ-S, ARM946E-S, ARM966E-S

? ARMv6-M

Cortex-M0, Cortex-M0+, Cortex-M1

? ARMv7-M

Cortex-M3, Cortex-M4, Cortex-M7

? ARMv8-M

Cortex-M23, Cortex-M33, Cortex-M55, Cortex-M85

? ARMv7-A

Cortex-A5, Cortex-A7, Cortex-A8, Cortex-A9, Cortex-A12, Cortex-A15, Cortex-A17

? ARMv7-R

Cortex-R4, Cortex-R5, Cortex-R7, Cortex-R8

? ARMv8-R

Cortex-R52

? RISC-V RV32

支持的Flash類型

SEGGER Flash Loader通過MCU對Flash進行編程，因此可以支持任何Flash（或其他非易失性存儲器），適用于經由MCU存儲器映射訪問的Flash（內部Flash，外部QSPI NOR Flash，…）以及非存儲器映射的Flash（外部I2C EEPROM，外部NAND Flash，…）。

對于非內存映射的Flash，必須在SFL中額外實現以下接口函數：

SEGGER_FL_CheckBlank ()

SEGGER_FL_Verify ()

SEGGER_FL_Read ()

SEGGER_FL_CalcCRC ()

接口函數概述

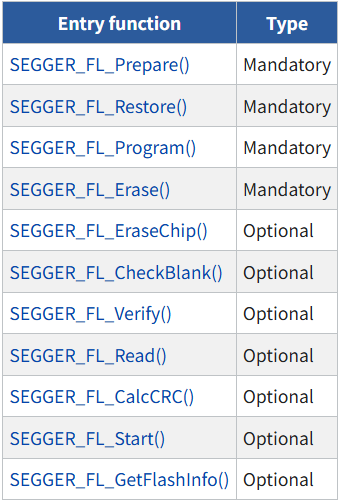

下表概述了SEGGER Flash Loader的必須的和可選的接口函數：

詳細的API介紹可以參考:https://kb.segger.com/SEGGER_Flash_Loader?mtm_campaign=li&mtm_kwd=Flashloader#Entry_functions_overview

在J-Link軟件中集成SFL

將生成的SFL二進制文件集成到J-Link軟件中，具體操作實現可以參考:https://kb.segger.com/J-Link_Device_Support_Kit

堆棧的使用

J-Link為SEGGER Flash Loader保留512字節的堆棧空間。對于小RAM內存的設備，可以使用256字節。

段放置

對SFL代碼放置涉及的RO代碼段，RO數據段，RW數據段，J-Link軟件有固定的布局分配。

段放置：

J-Link DSK提供的參考算法和模板工程中已經實現了相應段的定位分配，用戶無需修改。

故障排除

通常使用最新版本的模板項目， FlashPrg.c->Functions函數不包含訪問SFR的代碼，使用release配置構建flash loader，使用J-Link Commander執行flash下載。Flash下載應該在驗證過程中報告一個錯誤。執行SEGGER_FL_Erase()并重試flash下載。J-Link Commander應該仍然報告驗證失敗，但相應的flash區域應該是空的。否則需檢查SEGGER_FL_Erase()。

實現SEGGER_FL_Program()并重試flash下載測試。預期結果：測試報告正常->編程成功。如果沒有，需檢查SEGGER_FL_Program()代碼。

PC在flash下載后反饋異常值，此錯誤可能的原因：

? 看門狗已使能，但未在flash loader函數中喂狗。這可能導致在RAMCode執行期間出現看門狗超時，從而觸發重置。

? 未啟用時鐘相關的特殊功能寄存器/外設訪問

? 訪問了無效的內存區域

J-Link軟件默認在開始flash編程之前先比較flash內容，以防flash的大部分內容已經與編程數據相同。SEGGER_FL_Prepare()代碼必須實現（QSPI）引腳和（QSPI）控制器的配置，以便能夠通過內存映射方式訪問flash?？梢酝ㄟ^將J-Link Commander執行命令（exec SetCompareMode 0）取消比較操作。開始flash下載后，J-Link Commander將報告一個驗證錯誤，但此時應該可以通過內存映射方式訪問flash，如果沒有，需檢查Init()代碼。

新設備通常需要一個flash加載程序，通過J-Link DSK，用戶可以方便的為自己的設備添加編程支持。
