產品主要功能

疆鴻智能JH-EIP-COP連接到EtherNet/IP總線中做為從站使用，連接到CANopen總線中做為主站使用。自主研發的一款EtherNet/IP從站功能的通訊網關，將各種CANopen接入到EtherNet/IP網絡中。

產品特點

應用廣泛：本產品廣泛應用于：支持串口的變頻器、智能高低壓電器、電量測量裝置、智能現場測量設備、儀表、PLC、DCS、FCS 等等。

配置簡單：用戶不必了解自由協議和EtherNet/IP 細節，只需要參考手冊，根據要求就能配置網關，不需要復雜編程，即可在短時間內實現連接功能。

技術指標

EtherNet/IP-CANopen 設備在 EtherNet/IP 一側為 EtherNet/IP 適配器，在另一側作為 CANopen 主站

支持EtherNet/IP 協議；

支持最大的輸入字節數為500 字節，最大的輸出字節為 500 字節，輸入輸出字節的長度由 Rockwell

Logix 控制器設定（本手冊以 Logix 控制器為參考）；

ESI 文件由配置工具自動生成

支持最大的輸入字節數為512 字節，最大的輸出字節為 512 字節

CANopen 支持波特率：10kbit/s, 20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s,

800kbit/s, 1Mbit/s，其它波特率可以定制

最大連接數：16 個從站

接收PDO 數量：512

發送PDO 數量：512

供電：24VDC(±5％)，最大功率 3.5W ；

工作環境溫度：-25～55℃，濕度≤95%；

安裝方式：35mm 導軌；

防護等級：IP20；

配置模塊

1. 正 確 連 接 電 源 ， 通 過 以 太 網 口 將 EtherNet/IP-CANopen 與 計 算 機 相 連 ， 給

EtherNet/IP-CANopen 上電；

2. 打開配置軟件，根據需求在配置軟件中進行配置；
3. 選擇正確的以太網口，點擊工具欄中的“配置”下“下載配置”選項，將配置下載到

EtherNet/IP-CANopen 中；

4. 在 Rockwell Studio 5000 中配置相應的組態，包括網關設備（EtherNet/IP-CANopen）的

IP 地址和通訊字節長度；

5. 將 Rockwell Studio 5000 的組態配置下載到 PLC 中；
6. 等待大約 10 秒，EtherNet/IP-CANopen 與 PLC 之間建立正確連接，此時 OK 燈亮。

**4.2 EtherNet/IP 網絡組態 **

介紹如何使用Studio 5000 組態建立 Rockwell PLC 與 EIP –通訊。

**4.2.1 BOOTP DHCP TOOL分配PLC的IP地址 **

確認計算機與PLC 已經建立網絡連接，PLC 上電后，打開 BOOTP DHCP TOOL 軟件，

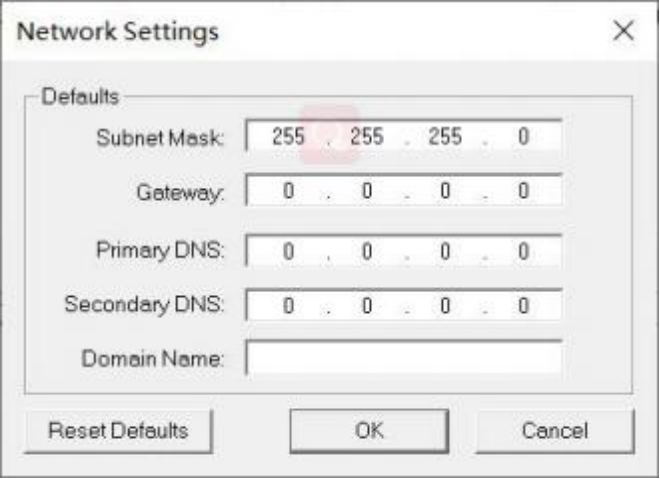

如果第一次打開，在“Tools”（工具）下選擇“Networks Setting”（網絡設置），輸入子網掩碼；

如果網絡上存在尚未配置的IP 地址的PLC 模塊 ，工具對話框?qū)@示該模塊的MAC 地址 ，且不斷 的被刷新；

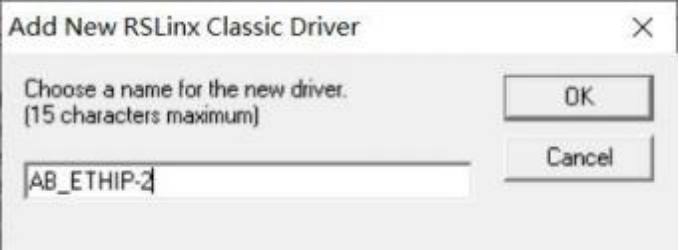

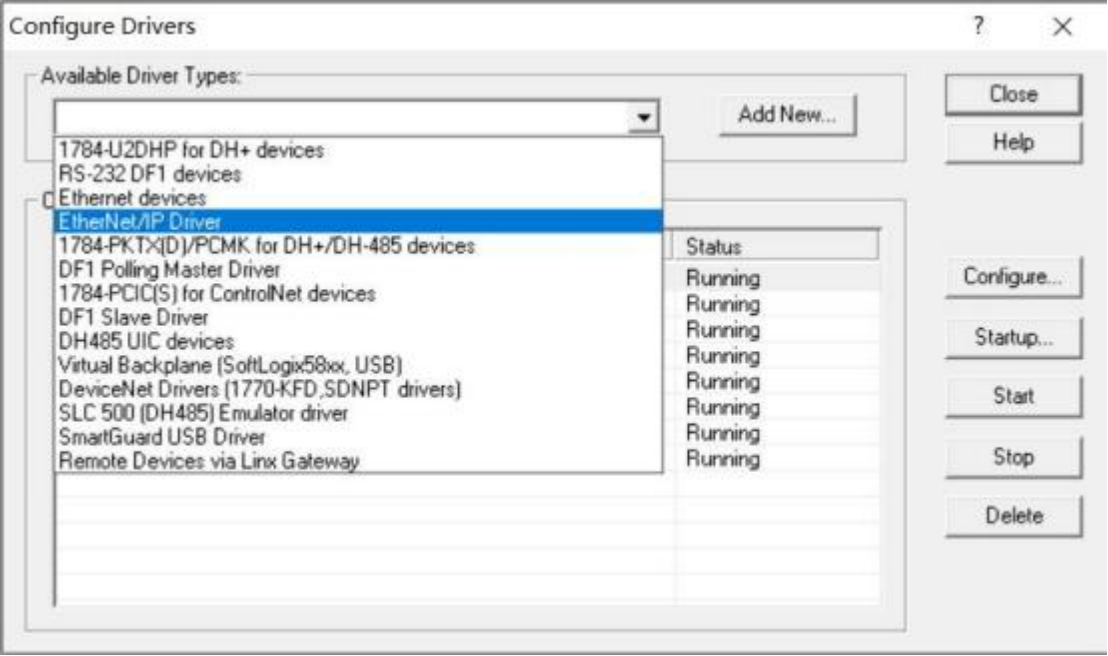

將顯示“ Add New RSLinx Classic Driver ”（添加新 RSLinx Classic 驅動程序）對話框；可以修改 新的驅動程序名稱 ，此例子接受缺省名字（AB_ETHIP-2）然后單擊 OK;

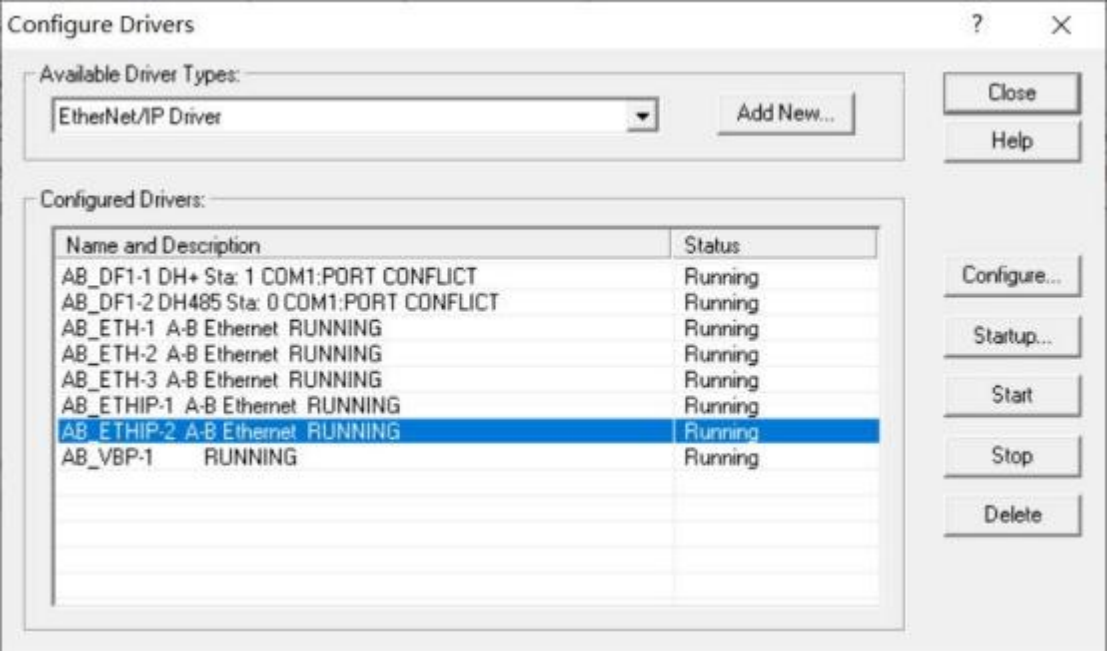

新的驅動程序AB ETHIP - 2 A-B Ethernet RUNNING 在Configured Drivers 列表里 ，如下圖 ，點 擊Close；

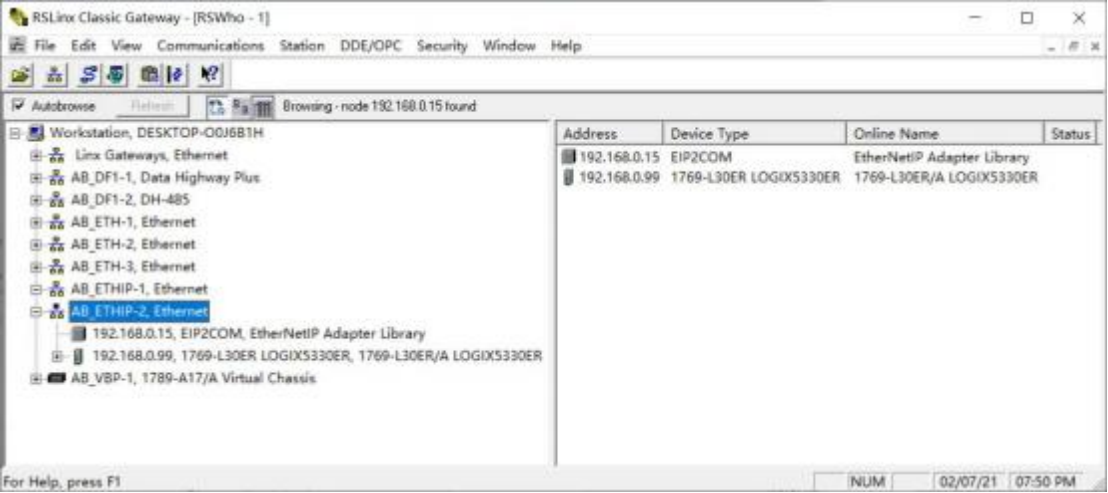

點擊Communication 下拉菜單的RSWho 或者點擊RSWho 圖標，彈出 RSWho 對話框，顯示 控制網絡的樹狀瀏覽畫面，雙擊AB_ETHIP-2,Ethetnet 驗證剛才配置的AB_ETHIP 驅動能否與Logix 控制器或者網關設備進行通訊；（如果有設備的通訊狀態出錯 ，例如一個被認可的設備被拔掉 ，設備 顯示帶紅色 X ，表明RSWho 原先認可 ，但現在無法找到）；

可使用RSLinx 軟件（或者Studio 5000）修改通訊模塊的 IP 地址 ，右擊EtherNet/IP 模塊 ，選擇 Module Configuration（模塊配置）

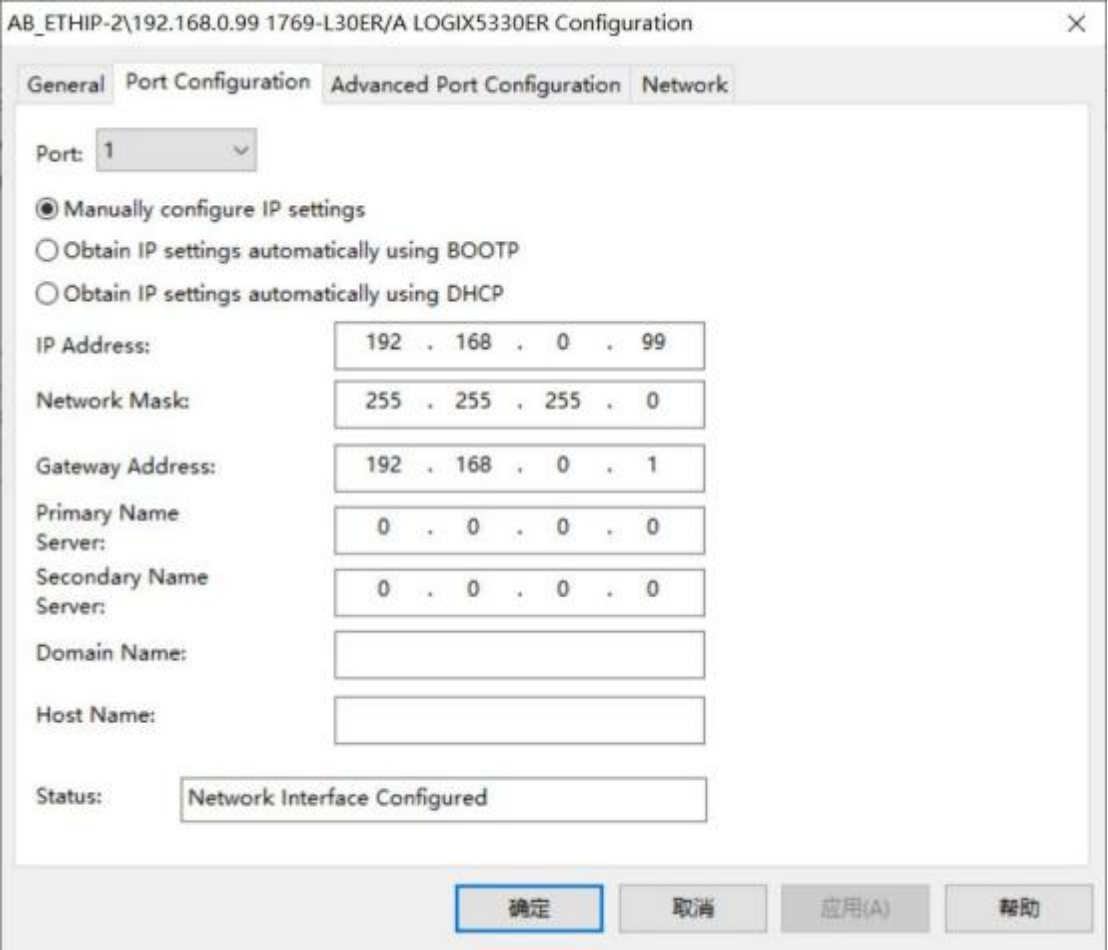

單擊Port Configuration（串口配置）選項卡 ，修改完成后點擊確認；

創建工程

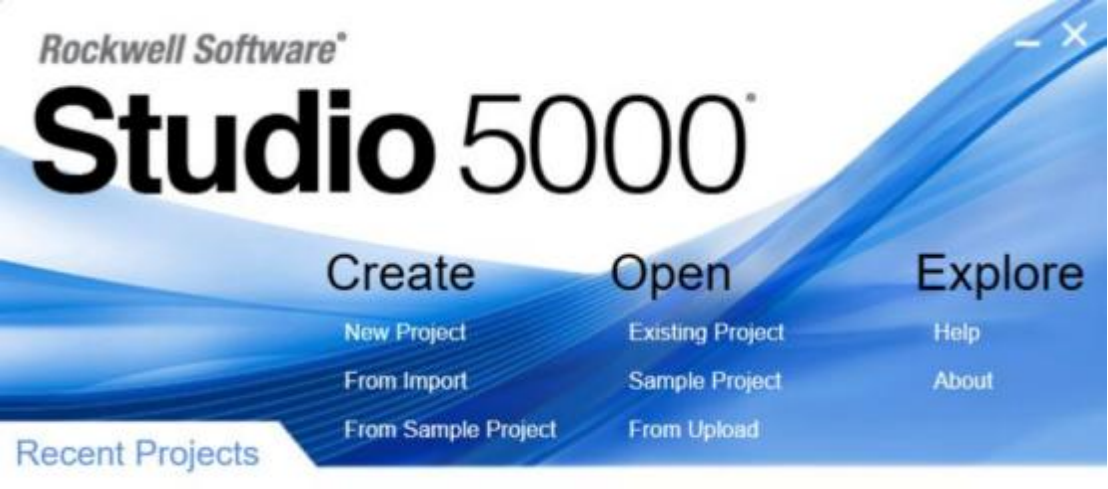

打開 Rockwell Studio 5000；

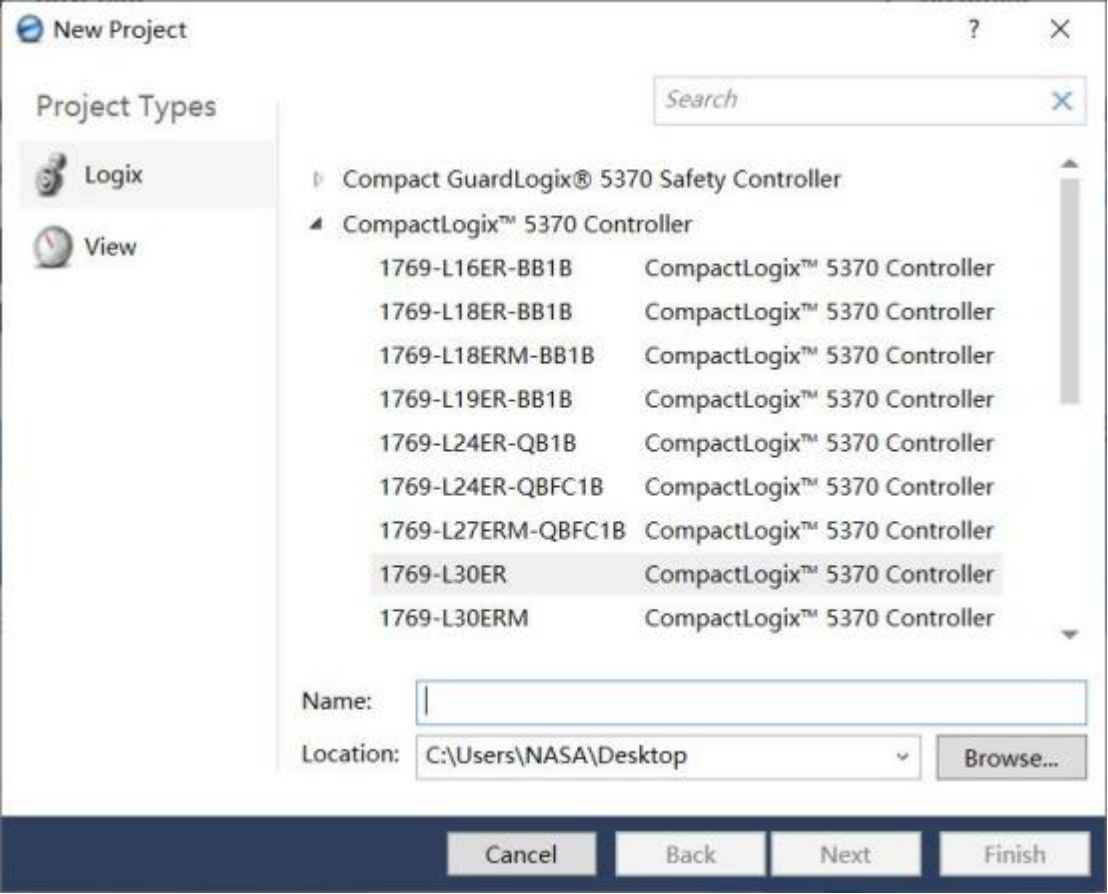

在Create 下點擊“ New Project ”，彈出對話框：

選擇控制器型號 ，選擇CompactLogix 5370 Controller 下 1769-L30ER ，在Name 輸入工程名稱 EIPTest ，點擊 Next 直至創建完成；

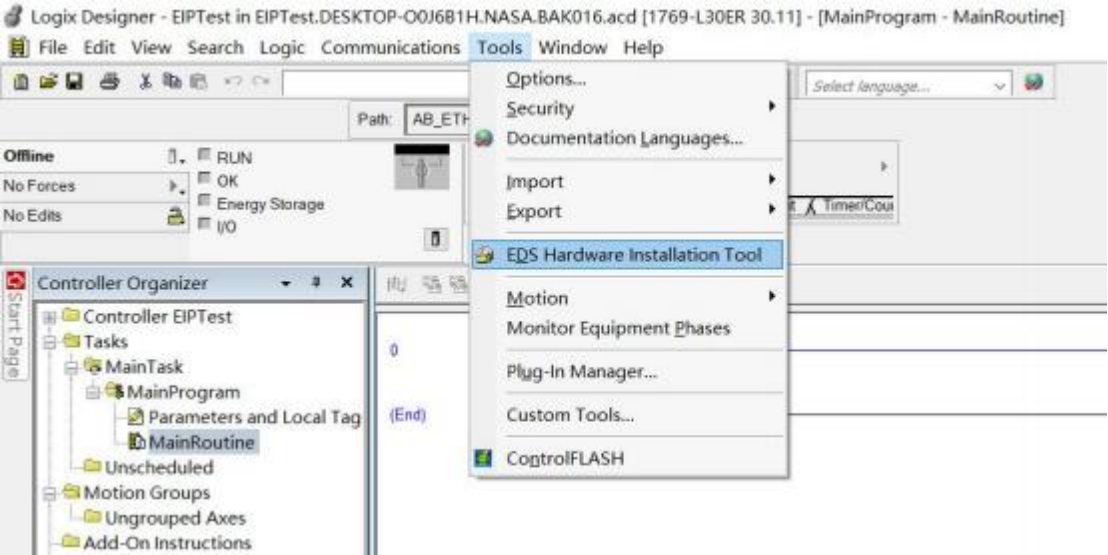

點擊標題欄“Tools”（工具）下拉菜單的“ EDS Hardware Installation Tool”命令安裝 EtherNet/IP

– CanOpen 網關設備的 EDS 文件；

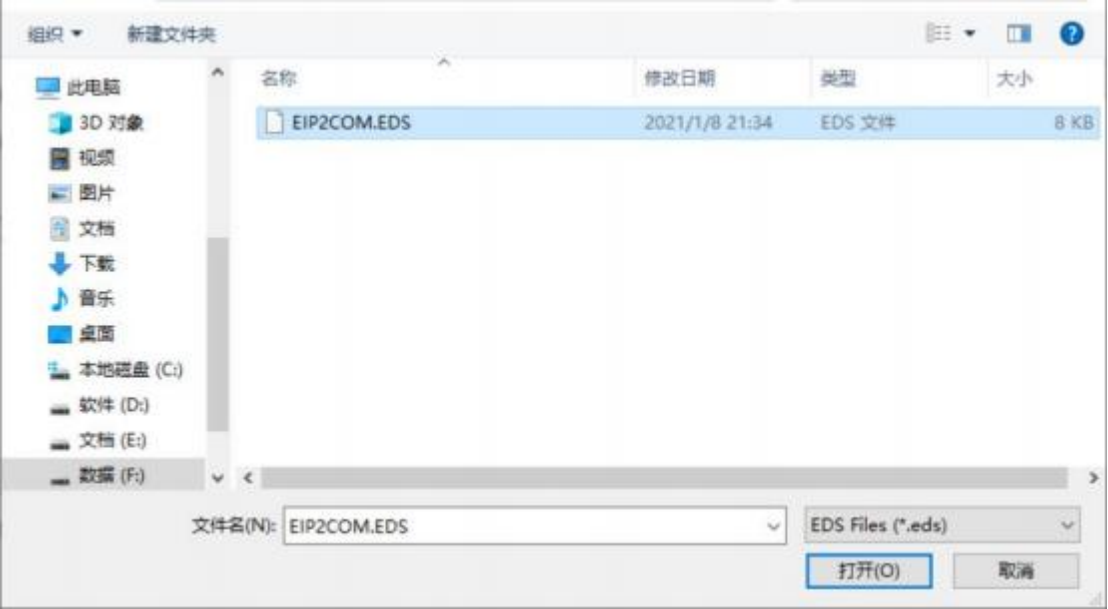

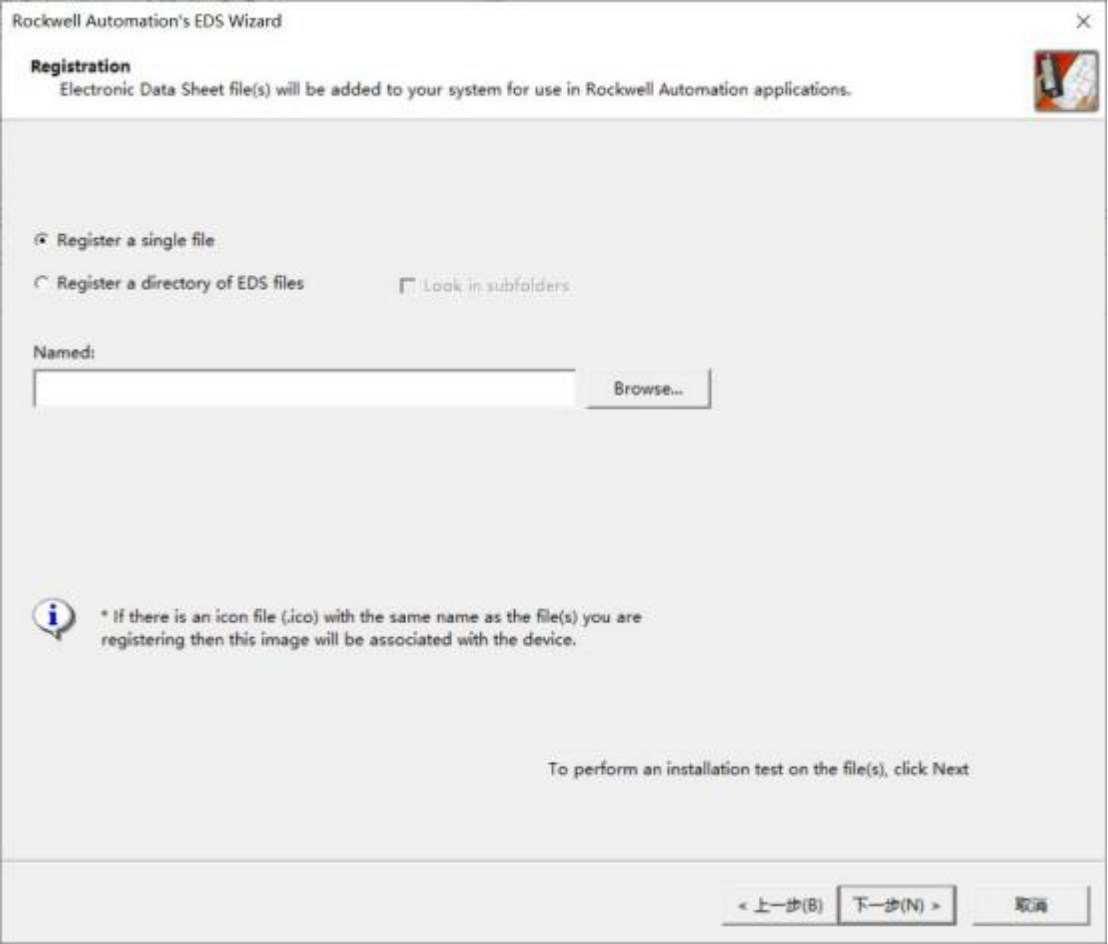

點擊“ Browse …”（瀏覽），彈出對話框找到相應 EDS 的路徑文件 ，選擇并點擊打開后開始安裝；

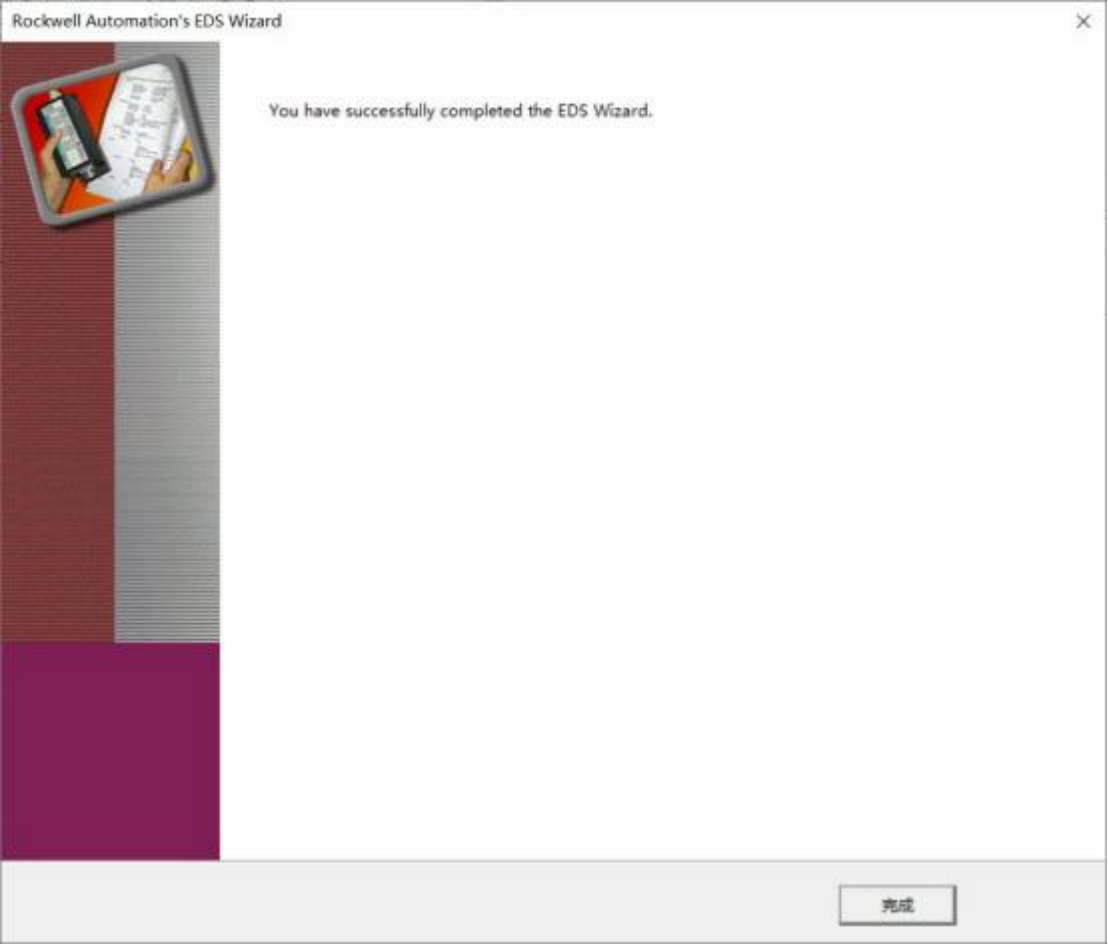

顯示安裝完成；

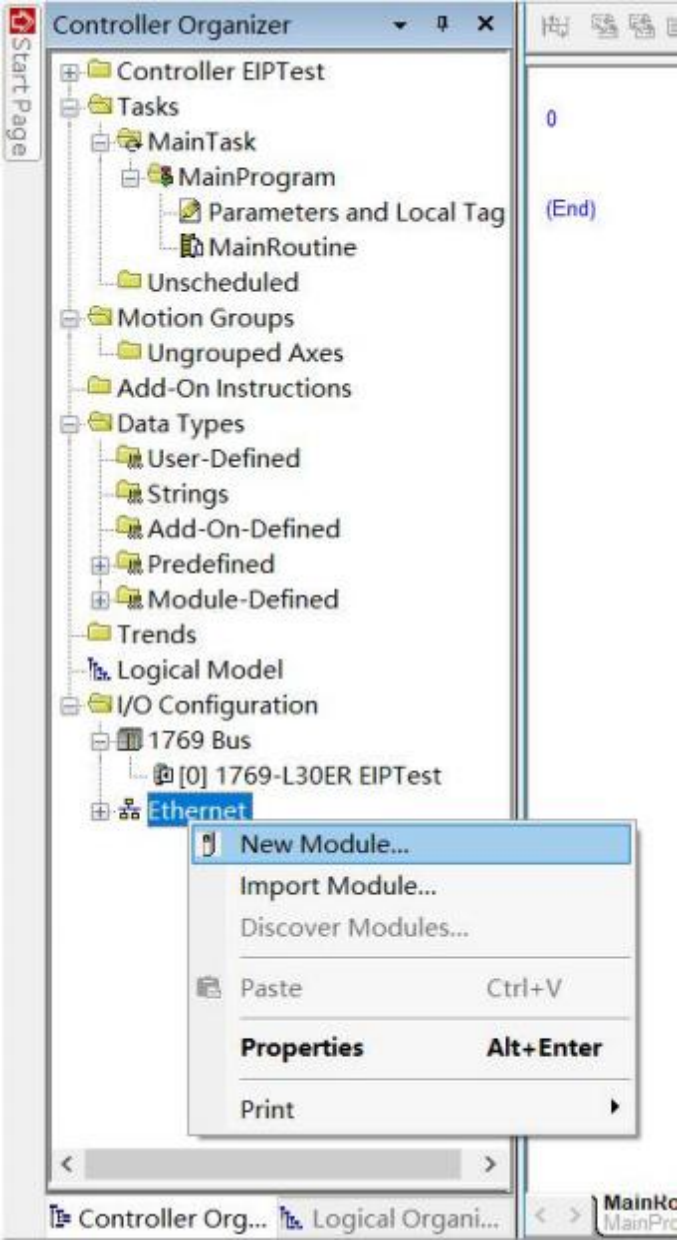

添加分布式IO 模塊，確認項目處于“Offline”（脫機）狀態，在左側樹狀結構“ I/O Configuration” 中 ，右擊“ Ethernet”并選擇“ New Module”（新建模塊）；

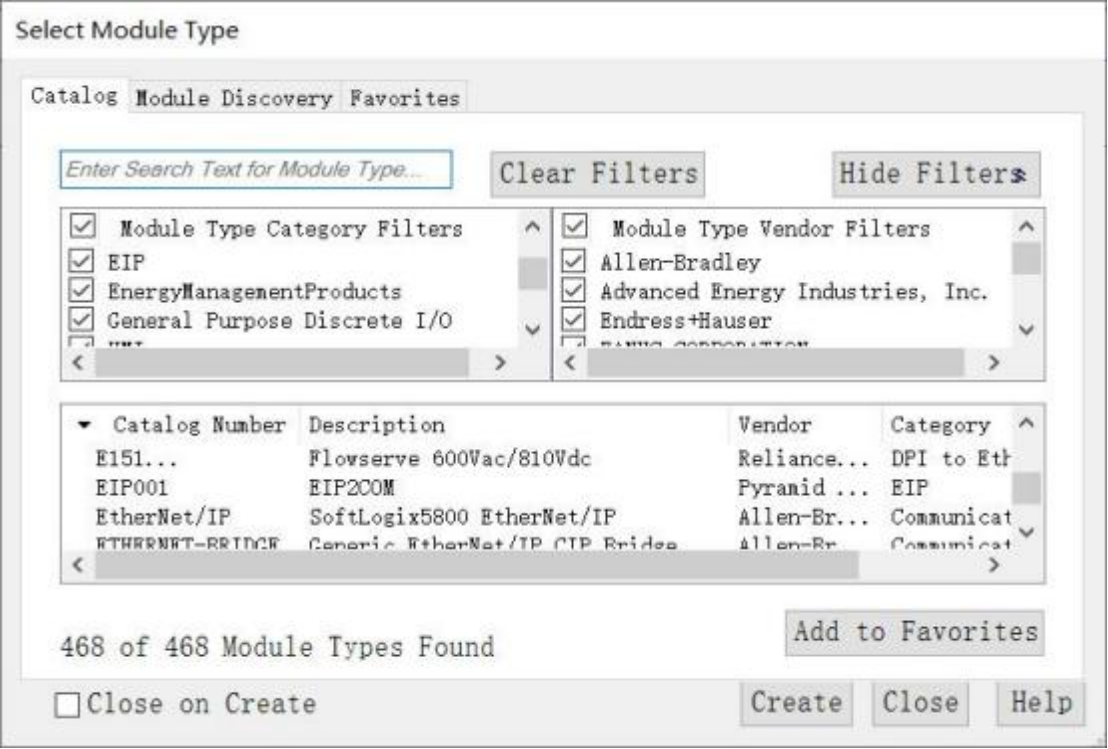

在“Catalog”（目錄）選項卡下選擇 E IP2COM 適配器（即EtherNet/IP – RS232/485 網關設備）， 點擊“Create”（創建）；

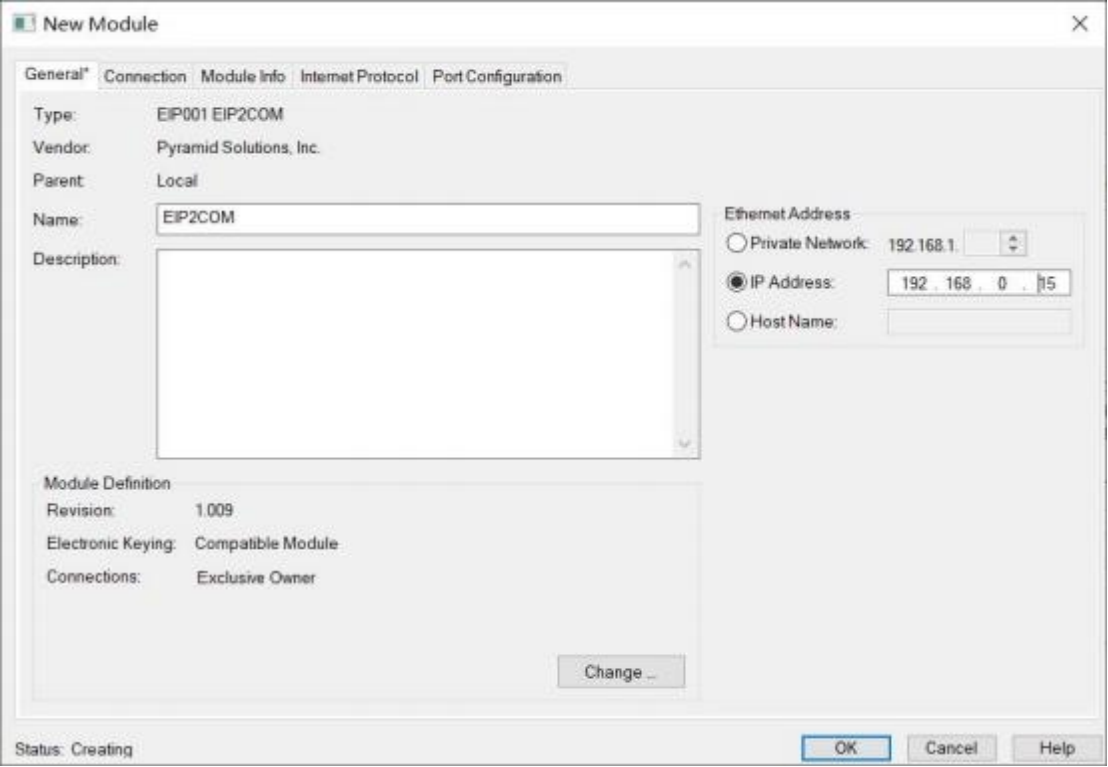

在General 選項卡下輸入“ Name”（名稱）和“ IP Address”（網絡地址）；在本例子中模塊的名稱 為 E IP2COM ， Studio 5000 將會在內存區創建數據變量 ， IP Address： 192.168.0.15（模塊的 IP 地址必須與PLC 在同一網段）；

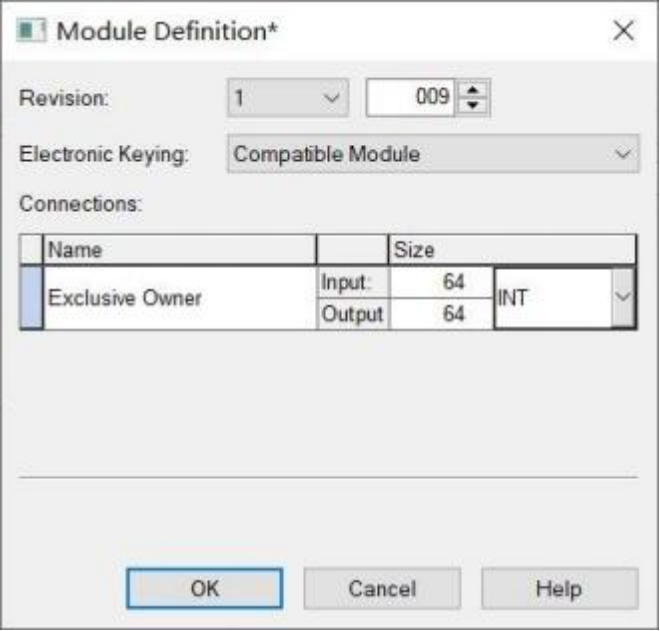

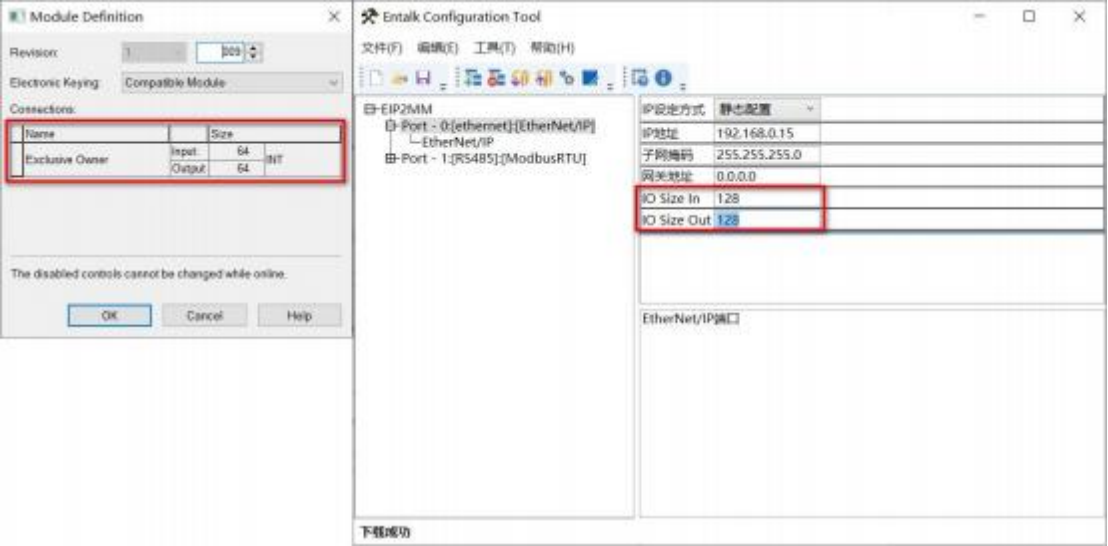

選擇“Change …”打開“ Module Definition”窗口 ，選擇數據類型以及輸入Size，

在例子中選擇“ INT（16-Bit）”型，輸入 Input 和Output 的長度各為 64 INT，對應 EtherNet/IP – CanOpen 網關模塊配置文件的數據類型與長度 ， 點擊 OK 關閉窗口 ， 完成添加 EtherNet/IP – CanOpen 網關模塊在“ I/O Configuration”下的配置；

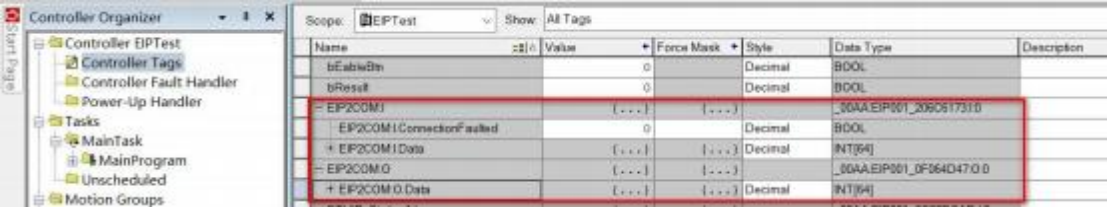

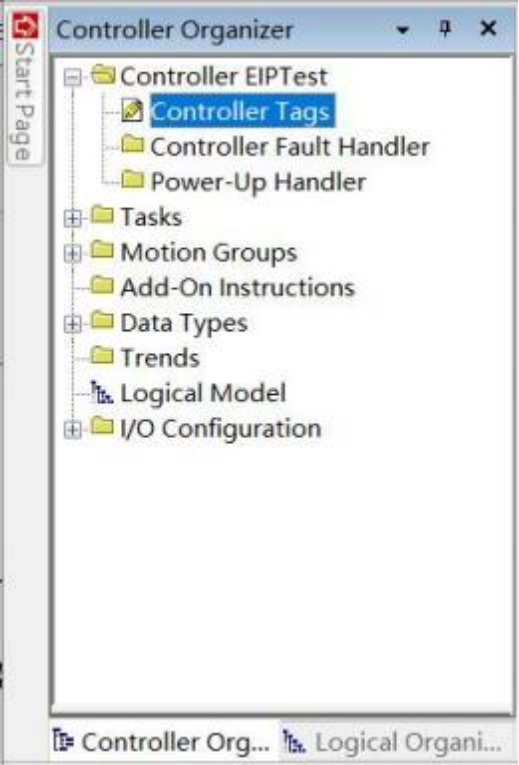

雙擊控制器文件夾下的“Controller Tags”，打開 CPU 全局變量表；

除了程序的本地變量和臨時變量外，Studio 5000 還自動生成一套“Controller tags ”（控制器變量）， 根據模塊的功能，存儲器區域分為“C”（“Control”，控制），“I”（“Input”，輸入），“O”（“Output”， 輸出），“S”（“Status”，狀態）等；例如本例 E IP2COM:I.Data[0] ，“I”部分被過程輸入映射占用 ， 每一部分都包含一個數組 ，此數組包含了使用“ Data”指定的實際數據；

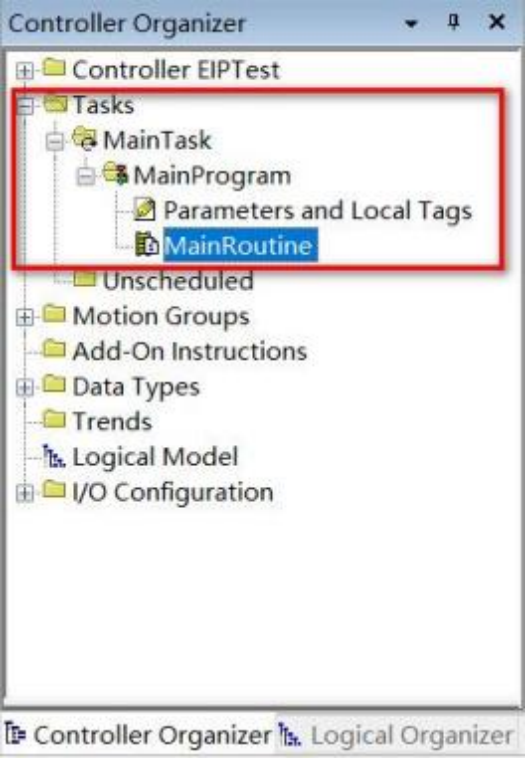

展開“Task”（任務）文件夾并雙擊“ MainRoutine”（主例程），打開一個空白的 MainRoutine，

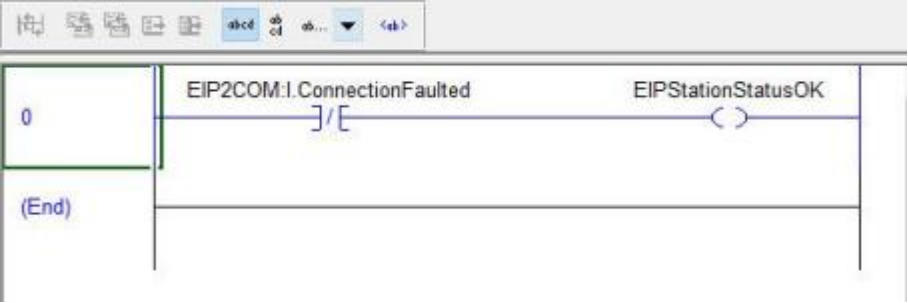

編寫一些梯形圖邏輯 ，梯級編號以藍色圖形顯示在左邊；

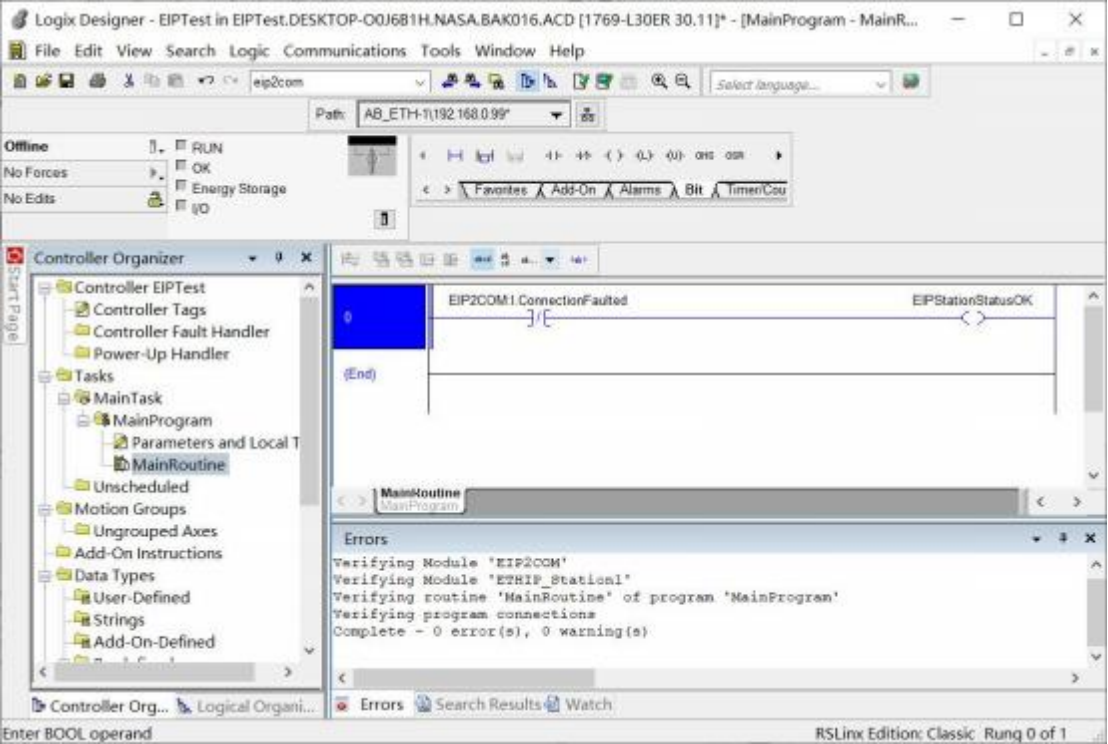

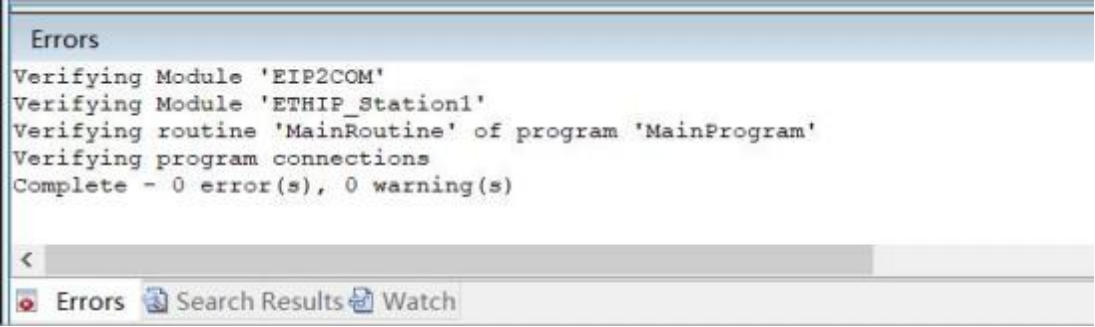

點擊編譯工具的“Verify Controller ”圖標“”查找程序中的問題；

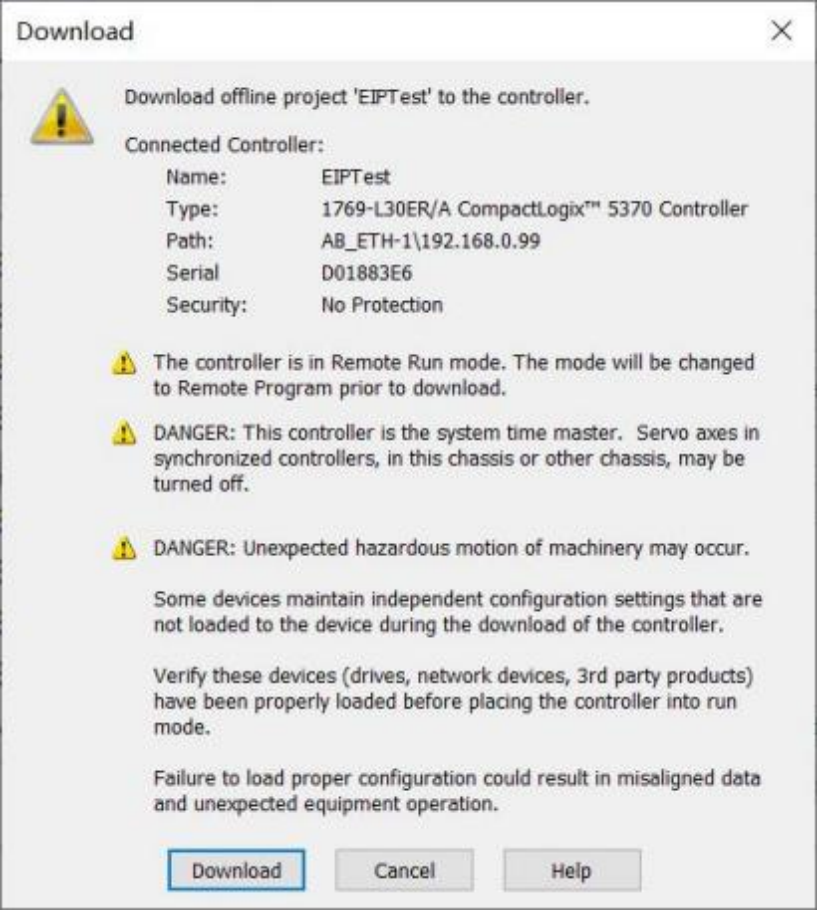

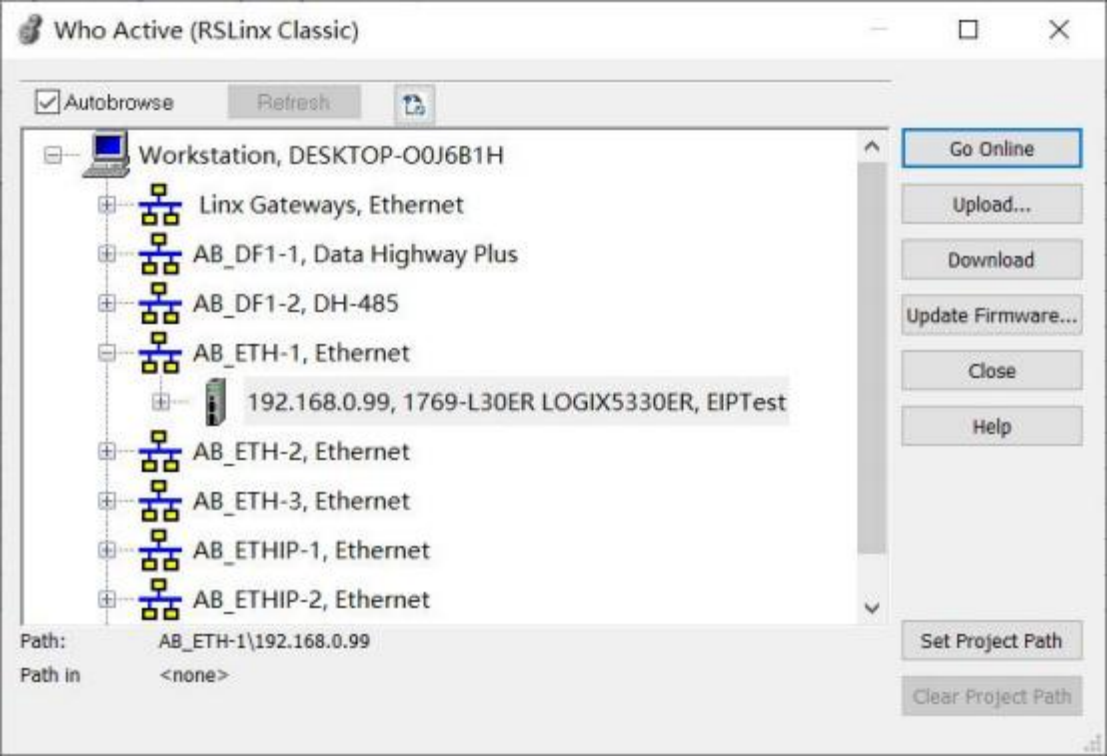

建立與CPU 的連接 ，可以使用“Communications”下拉菜單的 Who Active 執行“ Go Online” 或者“ Download ”操作；

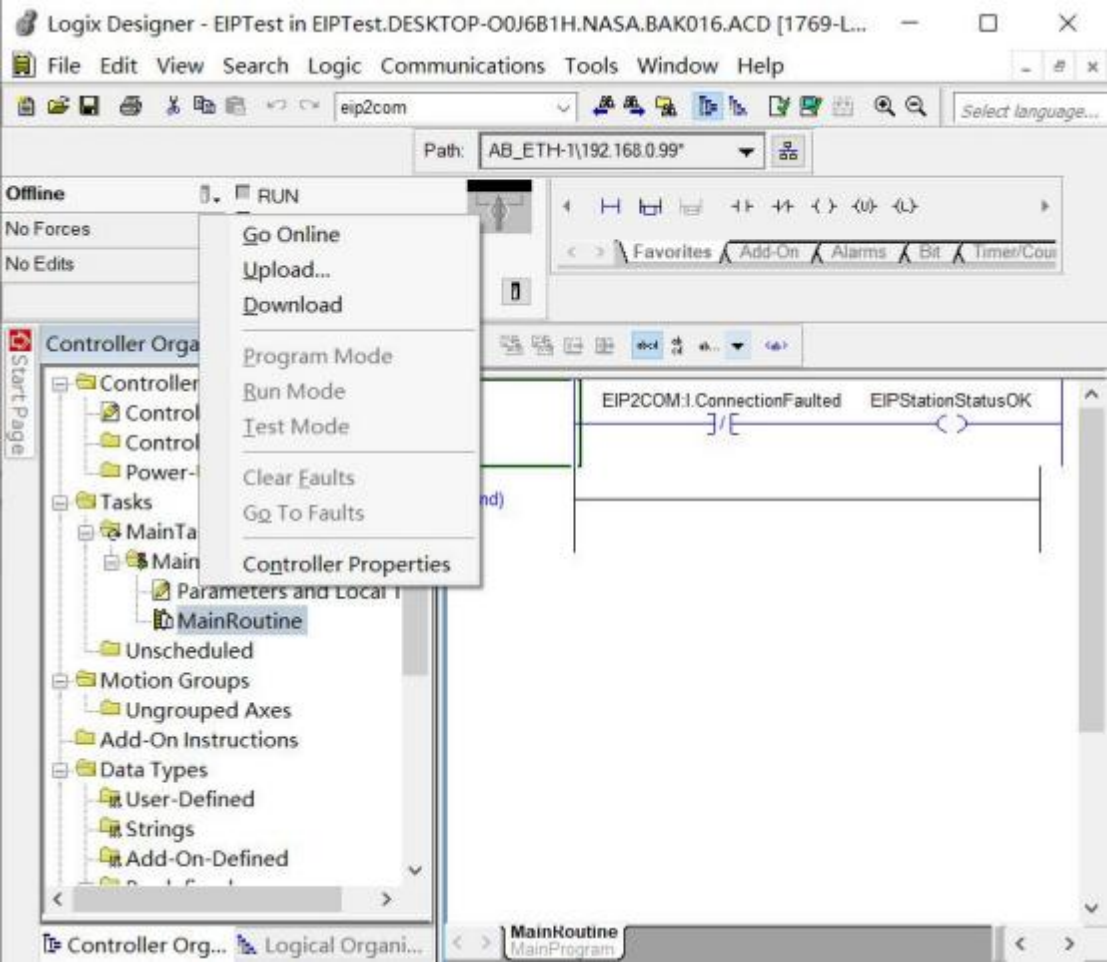

此外 ，還可以使用上下文快捷菜單 ，通過主窗口狀態區域的“Offline ”框中單擊鼠標左鍵打開以下 菜單；

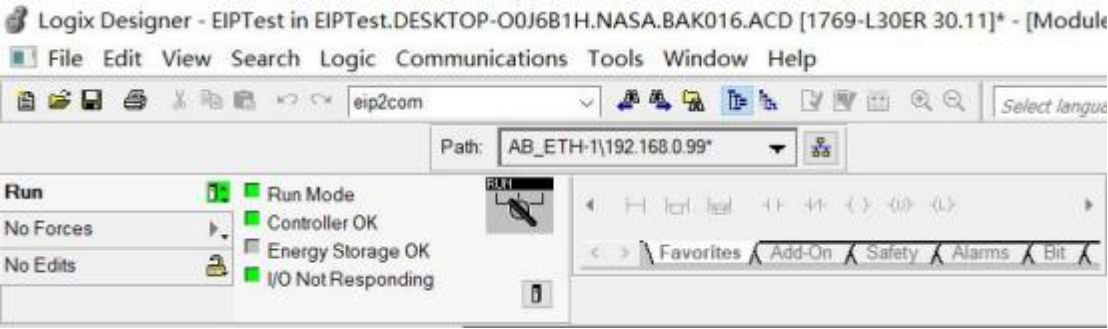

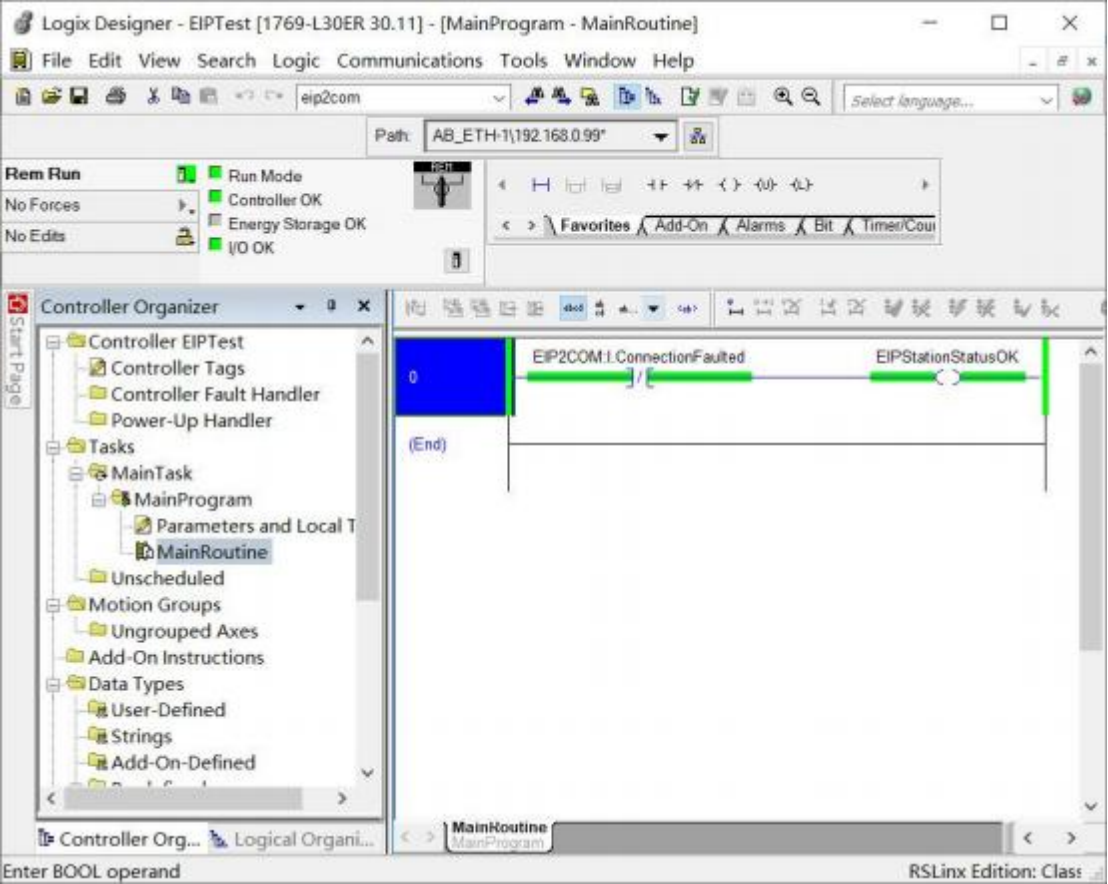

連接已經成功連接 ，Studio 5000 在線 ，將控制器置成Run模式；

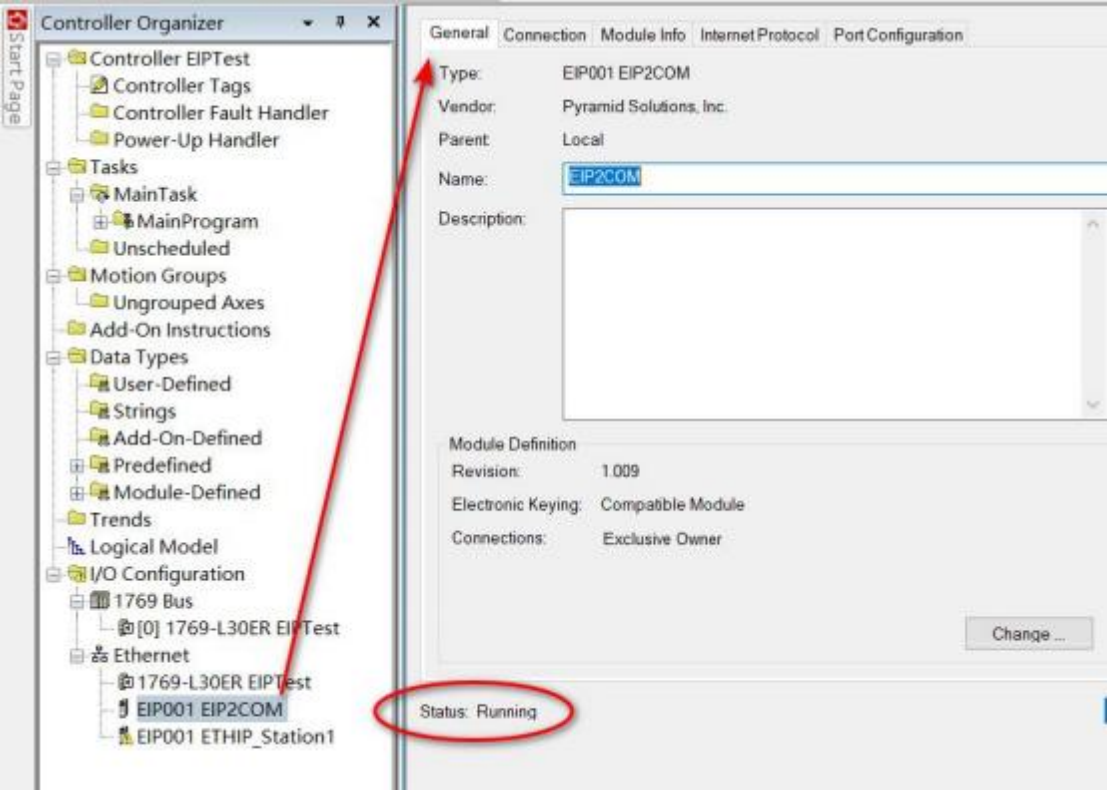

查看“ Ethernet”通訊橋下 E IP2COM 的狀態，雙擊“ E IP2COM”模塊，在“General”頁面下顯示 Status 值；

也可以監測內存數據自動創建的變量 ，例如E IP2COM:I.ConnectionFaulted 值 ，0 ：通訊正常 ， 1： 通訊失敗；
