芯片燒錄領域的領導者昂科技術于近日宣布完成燒錄軟件的新一輪迭代升級，并同步公布了一系列新增兼容芯片型號。在此次更新中，昂寶電子（OnBright）推出的數模混合芯片OB6617G，已成功納入昂科脫機編程器AP8000的支持范圍。
OB6617G是一款高集成、高性能、低成本的直流無刷電機(BLDC)、永磁同步電機(PMSM)控制芯片，只需要少量的外圍器件即可搭建完整的BLDC/PMSM控制電路。OB6617G集成了高性能MCU，3相全橋驅動器，高精度5V穩壓電源，高速軌到軌運算放大器，電機驅動電流保護比較器。應用OB6617G的電機控制電路應用靈活、體積更小，成本更低。
OB6617G支持開發控制程序，內部集成了6路PWM和驅動電流采樣，并提供22個外部GPIO，可以復用為模數采樣、PWM、3路數字比較器、串口通信等接口；滿足大多數電機應用。
OB6617G提供完整芯片保護和外部電機驅動電流保護，包括芯片工作電源欠壓保護、過壓保護，高壓側驅動器電源欠壓保護，過溫保護，橋臂防直通保護；驅動電路內置死區；電機驅動過流保護、短路保護等。

特性
? 高性能1T-8bit MCU
– 內置22.1184MHz RC振蕩器，支持分頻
– 8通道10bit ADC
– 8通道14bit PWM
– 3通道比較器
– 硬件乘除法器
– 16kB Flash,1kB+256Byte SRAM
– 22個外部GPIO
? 三相全橋驅動器
– 三路自舉高壓側驅動器
– 三路低壓側驅動器
– 同橋臂驅動器延時匹配
– 內置死區
– 內置防橋臂直通邏輯
– 內置工作電源欠壓保護、過壓保護；高壓側驅動器電源欠壓保護
? LDO
– 輸出電壓精度5V
– 輸出電流能力達到100mA
– 內置短路保護和過溫保護
? 高速軌到軌運放
– 增益帶寬積大于1.1MHz
– 擺率大于10V/us
? 電機驅動電流保護
– 比較閾值由外部電路設定，應用靈活
– 保護比較器直接關斷驅動器
– 短路保護觸發MCU中斷
? 片內振蕩器
– HIRC: 22.1184MHz, (±2%, -40°C~85°C)
– LIRC: 23KHz, ±20%

應用
? 電動工具
? 電動花園工具
? BLDC/PMSM變頻驅動器

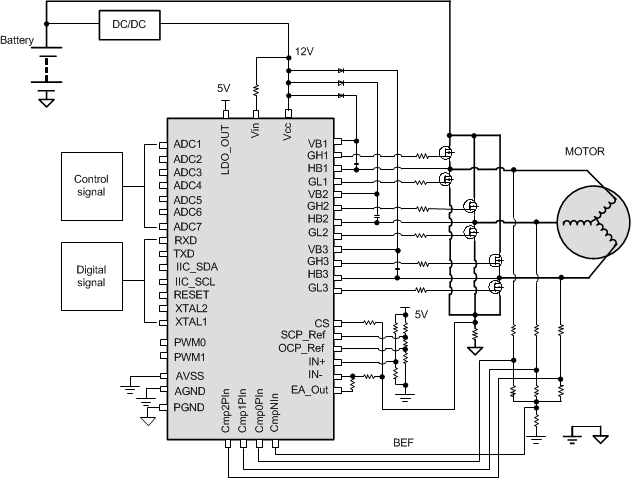

應用框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在板、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足昂寶電子（OnBright）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科批量安全燒錄自動化設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋SILERGY, BYD, NUVOTON, FocalTech, Dosilicon等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
