功能說明

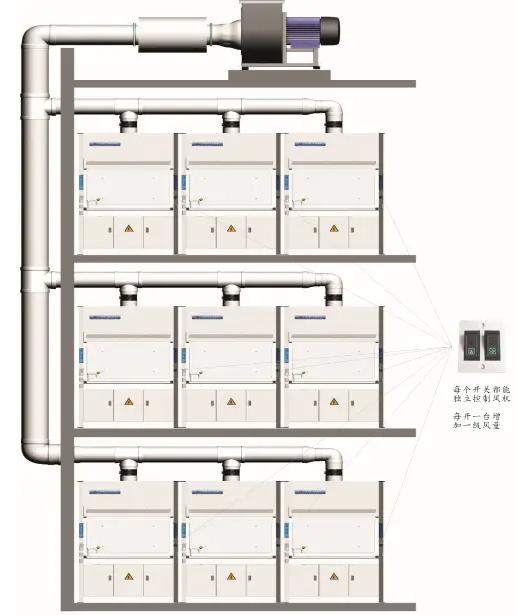

實現功能：例如：有三層樓宇，每層有三臺通風柜，準備在樓頂裝一臺8號風機，采用變頻器調速。一般來說，控制變頻器只能在一處，樓下用風要跑到樓上去調，這樣很不方便，也不現實。

采用本智能控制器后，可以在每一臺通風柜上單獨控制。達到每開一臺通風柜，風機增加一檔風量，再開一臺通風柜，風量又增加一檔，以至全開時，風量達到最大；同樣，每關閉一臺通風柜，風量減少一檔，全部關閉時風機停止運行的效果。

工作原理

通過對智能控制器的控制來改變變頻器的頻率輸出，不同的頻率控制著風機不同的轉速，從而最終起到調節風量的目的。其中，智能控制器起到把不同樓層的不同的通風柜傳輸過來的信息，經過綜合運算后，輸出信號給變頻器，變頻器輸出不同頻率來控制風機。

安裝時，每臺通風柜上需安裝一只電動風閥，當一臺通風柜的開關打開時，電動風閥打開，同時輸送一個信號到智能控制器，智能控制器通知變頻器加速。由于其它通風柜沒有打開，電動風閥處于關閉狀態，不至于出現空排或倒灌現象。這樣，當每打開一臺通風柜的開關，增加的風量都將作用在本臺通風柜上。

所用器材：通風柜，管道，電動風閥，變頻器，智能控制器，風機

安裝方法

通風柜上的開關可以用通風柜專用的液晶觸摸開關，也可以用普通的開關（3只腳的），開關的接法參照前面通風柜頁面上的內容，一組控制電動風閥，一組連接到智敏控制器，智能控制器的輸入信號為無源開關信號，如果過來的是帶電壓的，需要接入一個接觸器來轉換，否則會燒毀控制器。智能控制器和變頻器型號必須匹配使用。
