TPS22950-Q1 是一款小型單通道負載開關，具有強大的故障保護功能，具有可調節的輸出電流限制、反向電流阻斷和熱關斷功能。

開關導通狀態由數字輸入控制，該數字輸入能夠直接與低壓控制信號連接。首次上電時，使用智能下拉來防止 ON 引腳懸空，直到系統排序完成。引腳被故意驅動為高電平 （>V 后 IH 系列 ），則斷開 Smart Pulldown 以防止不必要的功率損失。
*附件：tps22950-q1.pdf

TPS22950-Q1 采用標準 SOT 封裝，可在 –40°C 至 125°C 的環境溫度范圍內工作。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 輸入工作電壓范圍 （V 在 ）：1.8 V – 5.5 V
• 輸出電流限制 （I 限制 ）：0.05 A – 3.5 A（典型值）
• 熱關斷 （TSD）
• 導通電阻 （R 上 ):
  • R上在 V 處 在 = 5 V：34 mΩ（典型值）
  • R上在 V 處 在 = 3.3 V：41 mΩ（典型值）
• 慢速導通時序限制浪涌電流（典型值）：
  • t上在 V 處 在 = 5 V：832 μs
  • t上在 V 處 在 = 3.3 V：695 微秒
• 始終開啟的真正反向電流阻斷 （RCB）
• 故障指示 （FLT）
• 快速輸出放電 （QOD）：130 Ω
• 智能 ON 引腳下拉 （R PD，ON ):
  • ON ≥ V IH 系列 （我 上 ）：50 nA（最大值）
  • ON ≤ V IL （英語） （R PD，ON ）： 500 kΩ（典型值）
• 低功耗：
  • ON 狀態 （I Q ）：40 μA（典型值）
  • OFF 狀態 （I 標清 ）： 0.2 μA（典型值）
• UL 2367 認證 – 文件編號E169910
  • I 認證 林 = 66 mA 至 2.46 A

參數

方框圖

1. 產品概述

TPS22950-Q1 是一款專為汽車應用設計的單通道負載開關，具有可調電流限制、反向電流阻斷、熱關斷等功能。它通過了AEC-Q100認證，適用于信息娛樂系統、汽車儀表板顯示、ADAS環視系統ECU、車身控制模塊和網關等應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，環境溫度范圍-40°C至125°C。
• ?輸入電壓范圍?：1.8V至5.5V。
• ?輸出電流限制?：可調，范圍0.05A至3.5A。
• ?熱關斷?：防止設備過熱損壞。
• ?反向電流阻斷?：始終開啟，防止反向電流。
• ?快速輸出放電?：關斷時快速將輸出電壓拉至0V。
• ?智能ON引腳下拉?：防止ON引腳浮動。
• ?低功耗?：ON狀態40μA（典型值），OFF狀態0.2μA（典型值）。
• ?UL 2367認證?：文件號E169910，認證范圍I_LIM = 66mA至2.46A。

3. 電氣規格

3.1 絕對最大額定值

• 輸入電壓（VIN）：-0.36V
• 輸出電壓（VOUT）：-0.36V
• ON引腳電壓（VON）：-0.36V
• FLT引腳電壓（VFLT）：-0.36V
• 最大連續輸出電流（IMAX）：2.7A
• 最大脈沖輸出電流（IMAX,PLS，TJ = 85°C，占空比=2%）：4.1A
• 存儲溫度（TSTG）：-65°C至150°C
• 引腳最大溫度（TLEAD，10秒焊接時間）：300°C

3.2 推薦操作條件

• 輸入電壓范圍（VIN）：1.8V至5.5V
• 輸出電壓范圍（VOUT）：0V至5.5V
• ON引腳高電壓范圍（VIH）：1V至5.5V
• ON引腳低電壓范圍（VIL）：0V至0.35V
• 輸出電流限制范圍（ILIM）：0.05A至3.5A
• 環境溫度（TA）：-40°C至125°C
• 結溫（TJ）：-40°C至150°C

3.3 電氣特性

• VIN靜態電流（IQ,VIN）：40μA至60μA（典型值，-40°C至125°C）
• VIN關斷電流（ISD,VIN）：0.2μA至46μA（典型值，-40°C至125°C）
• ON電阻（RON）：34mΩ至54mΩ（典型值，VIN = 5V，-40°C至125°C）
• 輸出電流限制響應時間（tLIM）：5μs
• 反向電流阻斷響應時間（tRCB）：3μs
• FLT引腳低電平電壓（VOL,FLT）：0.1V
• FLT引腳故障延遲時間（tD,FLT）：10μs

4. 功能描述

• ?電流限制?：通過外部電阻調整輸出電流限制，防止過流。
• ?反向電流阻斷?：當VOUT超過VIN時，自動阻斷反向電流。
• ?熱關斷?：當結溫達到170°C時自動關斷，溫度降至150°C后重新開啟。
• ?快速輸出放電?：關斷時通過130Ω電阻將輸出快速放電至0V。
• ?智能ON引腳下拉?：防止系統啟動時ON引腳浮動。

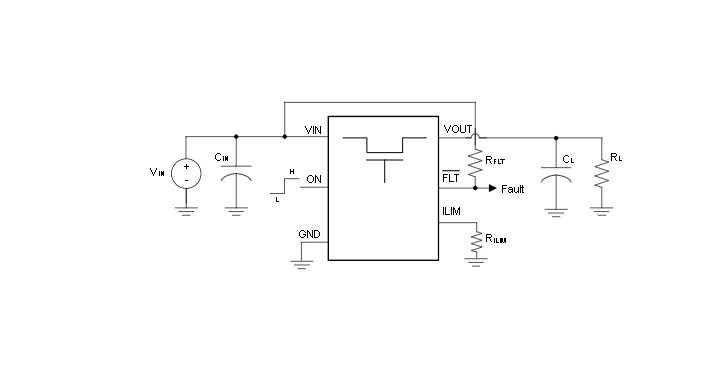

5. 應用信息

• ?典型應用?：包括信息娛樂和儀表板頭單元、ADAS環視系統ECU、車身控制模塊等。
• ?設計建議?：提供詳細的布局指南和示例，確保最佳性能。
