TPS22950x 是一款小型單通道負載開關，具有強大的故障保護功能，具有可調節的輸出電流限制、反向電流阻斷和熱關斷功能。

開關導通狀態由數字輸入控制，該數字輸入能夠直接與低壓控制信號連接。首次上電時，使用智能下拉來防止 ON 引腳懸空，直到系統排序完成。引腳被故意驅動為高電平 （>V 后 IH 系列 ），則斷開 Smart Pulldown 以防止不必要的功率損失。
*附件：tps22950.pdf

TPS22950/C 使用自動重試行為響應過流事件，而 TPS22950L 使用防抖時間和閉鎖行為。

TPS22950x 采用標準 WCSP 封裝和引線式 SOT 封裝，其特點是在 –40°C 至 125°C 的環境溫度范圍內工作。

特性

• 輸入工作電壓范圍 （V 在 ）：1.8 V 至 5.5 V
• 輸出電流限制 （I 限制 ）： 0.05 A–3.5 A（典型值）
• TPS22950：自動重試限流響應
• TPS22950L：閉鎖電流限制響應
• 熱關斷 （TSD）
• 導通電阻 （R 上 ):
  • R上在 V 處 在 = 5 V：34 mΩ（典型值）
  • R上在 V 處 在 = 3.3 V：41 mΩ（典型值）
• 慢速導通定時限制浪涌電流（典型值）：
  • t上在 V 處 在 = 5 V：800 μs
  • t上在 V 處 在 = 3.3 V：550 μs
• 始終開啟的反向電流阻斷 （TPS22950）
• 故障指示 （FLT）
• 快速輸出放電 （QOD）：150 Ω
• 智能 ON 引腳下拉 （R PD，ON ):
  • ON ≥ V IH 系列 （我 上 ）：50 nA（最大值）
  • ON ≤ V IL （英語） （R PD，ON ）： 500 kΩ （典型值）
• 低功耗：
  • ON 狀態 （I Q ）：40 μA（典型值）
  • OFF 狀態 （I 標清 ）： 0.2 μA（典型值）
• UL 2367 認證 – 文件編號E169910
  • I 認證 林 = 66 mA 至 2.46 A

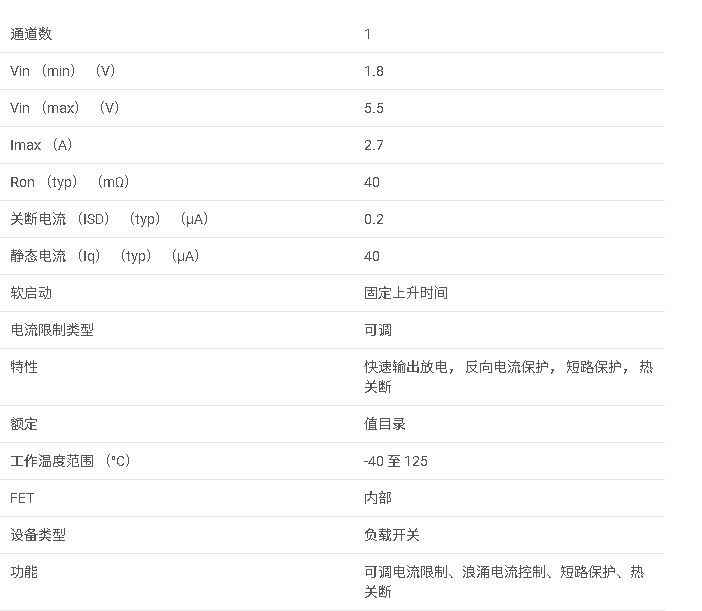

參數

方框圖

概述

TPS22950x 是一款小型單通道負載開關，具備可調節的輸出電流限制、反向電流阻斷和熱關斷保護功能。該設備適用于個人電子設備、平板電腦、筆記本電腦、游戲機和配件等應用。

主要特性

• ?輸入工作電壓范圍?：1.8 V 至 5.5 V。
• ?輸出電流限制?：可調節，范圍從 0.05 A 至 3.5 A（典型值）。
• ?電流限制響應?：
  • TPS22950：自動重試響應。
  • TPS22950L：鎖定關斷響應。
• ? 熱關斷（TSD） ?：防止設備過熱。
• ? 低導通電阻（R ON） ?：
  • V IN = 5 V 時，典型值為 34 mΩ。
  • V IN = 3.3 V 時，典型值為 41 mΩ。
• ?慢啟動時間?：限制涌入電流，V IN = 5 V 時典型值為 800 μs，V IN = 3.3 V 時典型值為 550 μs。
• ?始終開啟的反向電流阻斷?（TPS22950）。
• ? 故障指示（FLT） ?：過流或熱關斷時，FLT 引腳被拉低。
• ? 快速輸出放電（QOD） ?：關斷時，通過 150 Ω 電阻將輸出電壓拉至 GND。
• ?智能 ON 引腳下拉?：防止 ON 引腳浮空。
• ?低功耗?：
  • ON 狀態：典型值為 40 μA。
  • OFF 狀態：典型值為 0.2 μA。

引腳配置與功能

• ?VIN?：開關輸入。
• ?VOUT?：開關輸出。
• ?GND?：設備地。
• ?ON?：活動高開關控制輸入，不應浮空。
• ?FLT?：開漏輸出，熱關斷或反向電流條件下被拉低。
• ?ILIM?：調整設備電流限制，通過電阻接地。

功能描述

• ?電流限制?：
  • TPS22950/C 在過流條件下限制輸出電流至設定的 I LIM 水平。
  • TPS22950L 在過流條件下初始峰值電流為 I LIM,PEAK，然后限制至 I LIM。
• ?反向電流阻斷?（TPS22950/C）：當 V OUT 超過 V IN 時，自動阻斷反向電流。
• ?熱關斷?：當結溫超過閾值時，設備自動關斷，并在溫度降至閾值以下后自動重試（TPS22950）或保持關斷（TPS22950L）。
• ?智能 ON 引腳下拉?：在 ON 引腳未驅動高之前，使用智能下拉電阻防止其浮空。

應用信息

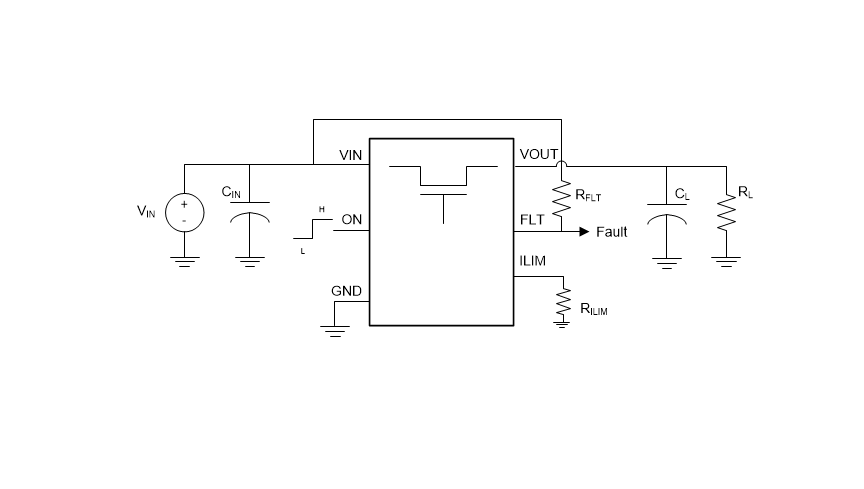

• ?典型應用?：演示了如何使用 TPS22950x 設備設置可調節的電流限制。
• ?電源推薦?：建議使用輸入電容（CIN）為 1 μF，以防止開關打開時電源電壓下降。
• ?布局指南?：所有跡線應盡可能短，輸入和輸出電容應靠近設備放置。

設備文檔與支持

• ?文檔更新通知?：可通過 TI 網站訂閱文檔更新通知。
• ?支持資源?：TI E2E 支持論壇提供快速的設計幫助和驗證答案。

封裝與訂購信息

• ?封裝類型?：包括 WCSP（6 引腳）和 SOT（6 引腳）封裝。
• ?訂購信息?：提供了多種型號和封裝的訂購代碼，具體取決于功能需求和應用場景。

注意事項

• 在設計和應用時，應確保輸入電壓和電流不超過設備的絕對最大額定值。
• 遵循 TI 提供的布局指南和電源推薦，以確保最佳性能和可靠性。
