TPS22946 是一款超低功耗負載開關，可為系統和 大電流條件下的負載。該器件包含一個 300mΩ 限流 P 溝道 MOSFET 可在 1.62 V 至 5.5 V 的輸入電壓范圍內工作。該開關由 開/關輸入 （ON），可直接與低壓控制信號接口。The TPS22946 包括熱關斷保護，可防止在連續 過流情況會通過關閉開關導致過熱。

當開關電流達到最大限制時，TPS22946在 恒流模式，禁止過大電流造成損壞。電流限制可以是 使用 CL 輸入選擇：高 CL 輸入將電流限制設置為 155 mA，低 CL 輸入設置 電流限制為 70 mA，浮動 CL 輸入將電流限制設置為 30 mA。
*附件：tps22946.pdf

如果恒定電流條件在 10 ms 后仍然存在，則開關將關閉，并且 故障信號引腳 （OC） 被拉低。TPS22946 具有自動重啟功能，可將 如果 ON 引腳仍然有效，則在 70 ms 后再次打開。如果TPS22946保留在 過流狀態 5 秒，設備關閉，直到通過設置 ON 控制信號關閉然后打開。

如果該器件用于保護 LDO，則 LDO 所需的浪涌電流為 在某些情況下，啟動可能會超過電流限制并啟動消隱（電流限制） 條件。TPS22946 在 LDO 啟動期間通過以下方式為這種情況提供 在負載開關 啟用。

TPS22946采用節省空間的 6 引腳 DSBGA （YZP） 封裝。該設備是 其特點是在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 超低靜態電流 V 時 1μA（典型值） 在 = 1.8 伏
• 輸入電壓范圍：1.62 V 至 5.5 V
• 低導通電阻
  • r上V 時 = 300 mΩ 在 = 5.5 伏
  • r上V 時 = 400 mΩ 在 = 3.3 伏
  • r上V 時 = 500 mΩ 在 = 2.5 伏
  • r上V 時 = 600 mΩ 在 = 1.8 伏
• 可選最小電流限值：
  155 mA、70 mA 或 30 mA
• 集成浪涌電流超時 （8 ms）
• 關斷電流：< 1 μA
• 熱關斷
• 故障消隱
• 自動重啟
• 過電流條件超時（永久
  過電流自動禁用）
• 1.8V 兼容控制輸入
• ESD 性能測試符合 JESD 22 標準
  • 6000V 人體模型
    （A114-B，II 類）
• 微型 DSGBA 封裝 1.4 mm × 0.9 mm （YZP）

參數

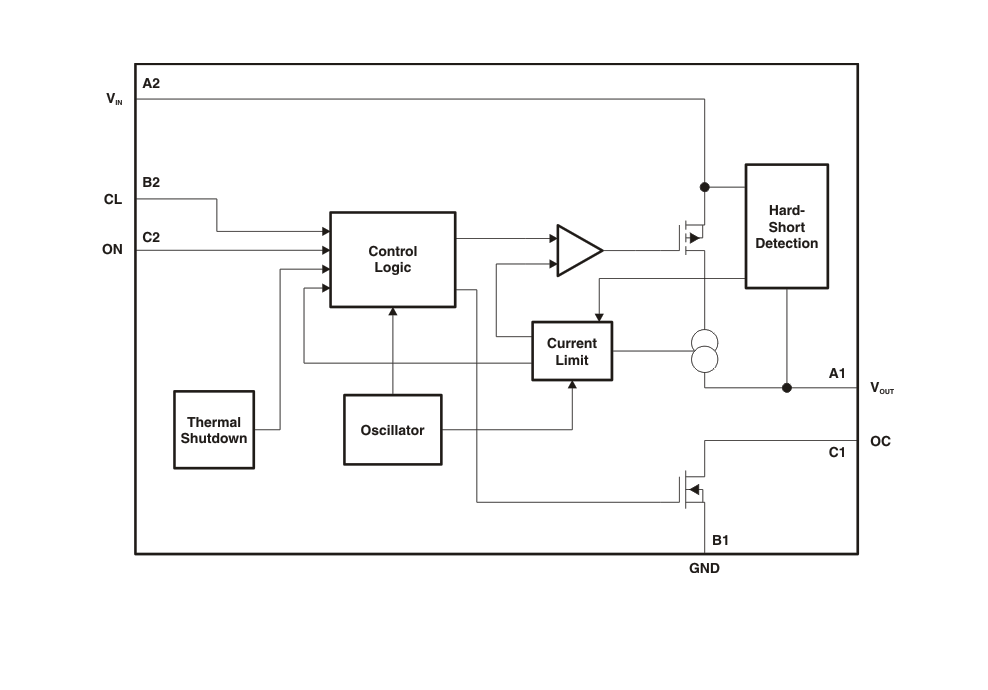

方框圖

TPS是一款超低功耗、低輸入電壓、限流負載開關，具有關斷、自動重啟和過流條件超時功能。以下是該數據手冊的核心內容總結：

1. 主要特性

• ?超低靜態電流?：典型值為μA（在VIN=1.8V時）。
• ?輸入電壓范圍?：.2V至.V。
• ?限流保護?：可通過CL引腳選擇限流值（mA、mA或mA）。
• ?自動重啟功能?：在過流條件持續ms后關斷，若ON引腳仍激活，則在ms后自動重啟。
• ?過流條件超時?：若過流條件持續秒，則設備關斷直至再次通過ON控制信號重啟。
• ?集成浪涌電流超時?：負載開關啟用后8ms內，暫時將電流限制增加到5mA，以適應LDO的浪涌電流。
• ?熱關斷保護?：防止因連續過流條件導致的過熱而損壞設備。
• ?1.8V兼容控制輸入?。
• ?小型DSGBA封裝?：尺寸為1.4mm x 0.9mm。

2. 應用領域

• 指紋模塊保護
• 便攜式消費電子
• 手機
• 智能手機
• 筆記本電腦
• GPS設備

3. 功能框圖與詳細描述

• ?功能框圖?：展示了設備的主要功能模塊，包括過溫檢測、硬短路檢測、中度過流檢測、電流限制模式等。
• ?詳細描述?：對各個功能模塊的工作原理進行了詳細說明，如過溫檢測、硬短路檢測、中度過流檢測、電流限制模式、故障報告、上電和下電序列、永久過流自動禁用、浪涌電流超時特性、CL控制引腳、過溫保護等。

4. 電氣特性

• 提供了詳細的電氣參數，包括輸入電流（靜態、泄漏、關斷狀態）、輸出泄漏電流、ON電阻、電流限制、浪涌電流限制、熱關斷閾值等，以及這些參數在不同條件下的典型值、最小值和最大值。

5. 開關特性

• 提供了開關特性的詳細參數，包括上電時間、下電時間、開通時間、關斷時間、輸出電壓上升時間、輸出電壓下降時間、過流屏蔽時間、自動重啟時間、過流檢測超時等。

6. 典型應用電路與布局指南

• ?典型應用電路?：展示了如何使用TPS6為下游負載（包括電容性元件）供電。
• ?布局指南?：提供了布局建議，如CIN電容器應盡可能靠近VIN引腳，VIN和VOUT跡線應具有適當?shù)膶挾纫猿休d負載電流等。

7. 封裝與訂購信息

• 提供了TPS6的封裝選項、材料類型、RoHS狀態、引腳完成/球材料、MSL等級/峰值回流溫度、操作溫度范圍以及部件標記等詳細信息。

8. 重要注意事項與免責聲明

• 強調了數據手冊中提供的信息是基于TI的知識和信念，并可能包含來自第三方的信息。
• TI不對信息的準確性做出任何表示或保證，并且不對因使用這些信息而導致的任何損失承擔責任。

通過這份數據手冊，用戶可以全面了解TPS6的技術規格、應用場景、設計考慮因素以及使用注意事項。
