深圳南柯電子｜儲能EMC整改：數字孿生技術重塑整改效率與精度

在能源結構轉型與"雙碳"目標的驅動下，儲能系統作為新型電力系統的核心組件，其電磁兼容性（EMC）問題已成為制約行業高質量發展的關鍵瓶頸。據中國電科院統計，近三年儲能電站因EMC問題導致的設備故障率高達18%，直接經濟損失超20億元。今天深圳南柯電子小編將探索儲能EMC整改的詳細內容，系統闡述儲能EMC整改的技術路徑與實施策略。

一、儲能EMC整改的根源性分析

1、傳導干擾：DC/DC變換器產生的共模噪聲（200kHz-30MHz）通過直流母線傳導至BMS系統；

2、輻射干擾：IGBT模塊開關動作（dV/dt>5kV/μs）產生的空間電磁輻射（30MHz-1GHz）；

3、靜電耦合：電池模組間寄生電容（0.1-10pF）形成的差模干擾通道。

二、儲能EMC整改技術體系的三維構建

1、耦合路徑阻斷策略

（1）空間隔離：關鍵敏感設備（如BMS主控板）與功率單元保持0.5m以上間距；

（2）接地優化：采用單點接地+星形拓撲，接地電阻≤0.1Ω；

（3）屏蔽設計：動力電纜采用雙層屏蔽結構（編織密度≥95%+鋁箔）；

（4）布線規范：強弱電電纜分層敷設，垂直間距≥30cm。

2、敏感設備防護體系

（1）瞬態抑制：在BMS采樣通道增加TVS二極管（Vbr=18V，Ipp=10kA）；

（2）隔離設計：CAN通信采用光耦+數字隔離器雙重隔離（隔離電壓≥5kVrms）；

（3）濾波強化：電源輸入端配置三級EMI濾波器（共模衰減≥60dB@150kHz）；

（4）軟件容錯：開發自適應濾波算法，抑制采樣噪聲（SNR提升25dB）。

三、儲能EMC整改的系統化實施流程

1、診斷評估階段

（1）預測試：使用近場探頭定位干擾源（空間分辨率<5cm）；

（2）頻譜分析：通過FFT算法解析干擾頻譜特征（分辨率帶寬100Hz）；

（3）故障樹分析：建立EMC故障與設備參數的關聯模型。

2、方案設計階段

（1）整改優先級矩陣：根據干擾強度（dBμV/m）、影響范圍、整改成本三維評估；

（2）仿真驗證：采用CST Studio Suite進行電磁場仿真（網格精度≤λ/10）；

（3）方案比選：通過蒙特卡洛模擬評估不同方案的成功率（置信度≥95%）。

3、整改實施階段

（1）硬件調整：更換關鍵元器件（如X/Y電容容值優化±20%）；

（2）結構優化：增加屏蔽罩開孔倒角（R≥3mm）降低縫隙泄漏；

（3）軟件升級：優化PWM載波頻率（避開AM廣播頻段）。

4、效果驗證階段

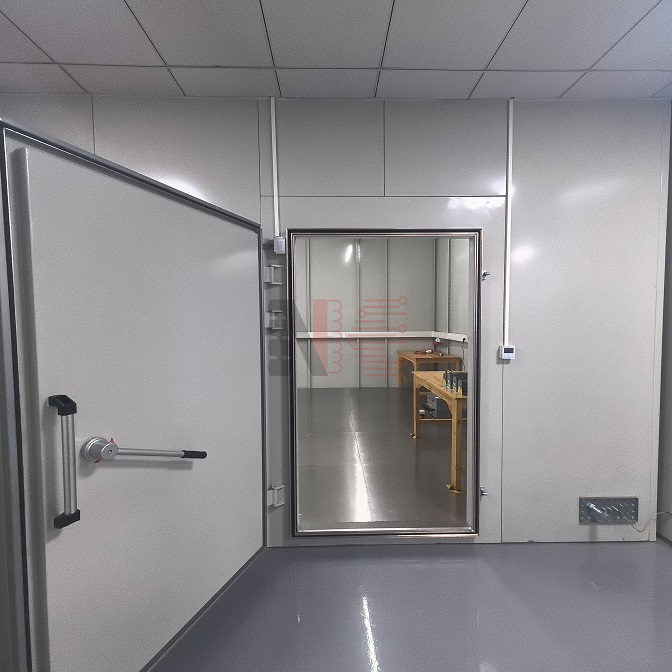

（1）標準測試：在10m法半電波暗室進行全頻段掃描（駐波比≤1.5）；

（2）極限測試：模擬雷擊浪涌（組合波1.2/50μs-8/20μs）驗證防護能力；

（3）長期監測：部署EMI在線監測系統（采樣率≥100MS/s）。

四、儲能EMC整改的工程化挑戰與對策

1、技術難點突破

（1）寬頻帶抑制：開發多階復合濾波器（衰減特性≥80dB/decade）；

（2）熱管理協同：采用相變材料+液冷復合散熱（熱阻≤0.02K/W）；

（3）輕量化設計：應用3D打印技術制造異形屏蔽體（密度降低40%）。

2、標準化建設

（1）制定《儲能系統EMC設計規范》（企業標準Q/XXX 123-2023）；

（2）建立EMC元器件選型數據庫（收錄500+認證型號）；

（3）開發EMC仿真知識圖譜（包含2000+案例模型）。

3、行業協同創新

（1）聯合認證機構建立儲能EMC檢測聯盟（CNAS認可實驗室）；

（2）推動建立EMC整改效果分級認證體系（白金/金/銀級）；

（3）開發EMC整改效果保險產品（保額覆蓋整改費用的150%）。

五、儲能EMC整改的未來技術演進方向

1、智能化診斷：基于機器學習的EMI源自動識別（準確率≥98%）；

2、材料革新：石墨烯基電磁屏蔽材料（電導率>10^6 S/m）；

3、系統集成：開發EMC-Power一體化功率模塊（體積密度提升3倍）。

總的來說，儲能EMC整改已從傳統的"被動整改"轉向"主動設計"階段。通過建立"測試-分析-優化-驗證"的閉環體系，結合數字孿生等先進技術，可實現整改周期縮短50%、成本降低30%的顯著效益。行業需加快構建EMC技術中臺，推動標準體系、測試能力、人才隊伍的協同發展，為新型電力系統建設提供堅實的技術支撐。
