深圳南柯電子｜儲能EMC整改：如何節省70%整改費用的實戰方法

在新能源產業蓬勃發展的當下，儲能系統作為電網調峰、可再生能源消納的核心載體，其電磁兼容性（EMC）問題日益成為制約行業發展的技術瓶頸。EMC（Electromagnetic Compatibility）即電磁兼容性，指設備或系統在電磁環境中正常工作且不對其他設備造成干擾的能力。

儲能系統涉及高壓直流、高頻逆變等復雜電磁場景，若EMC設計缺陷導致傳導/輻射干擾超標，不僅可能引發設備誤動作，甚至威脅電網安全。本文深圳南柯電子小編將探討儲能EMC整改的相關內容，為從業者提供系統性解決方案。

一、儲能EMC整改問題的根源與影響

1、電磁干擾的三大傳導路徑

（1）電源端干擾：逆變器開關頻率（通常2-20kHz）產生的諧波電流通過電網傳導；

（2）設備間耦合：高壓電纜與信號線并行敷設導致的容性/感性耦合；

（3）空間輻射：IGBT模塊高頻開關（MHz級）產生的電磁場輻射。

2、EMC不達標的多重風險

（1）設備層面：長期電磁干擾可能加速電容老化，導致逆變器故障率提升30%；

（2）系統層面：諧波電流注入電網可能引發變壓器過熱，縮短設備壽命；

（3）合規層面：歐盟CE認證、中國GB/T 17626系列標準均對EMC提出嚴苛要求，不達標產品將面臨市場禁入風險。

二、儲能EMC整改的四大技術路徑

1、濾波器優化：從被動防御到主動抑制

傳統LC濾波器僅能解決特定頻段干擾，現代儲能系統更傾向于采用有源濾波器（APF）與混合濾波器結合方案。例如，某企業通過在PCS（儲能變流器）直流側加裝諧波補償模塊，將總諧波畸變率（THDi）從12%降至3.5%，同時動態響應速度提升5倍。

2、接地系統重構：?jiǎn)吸c(diǎn)接地與浮地技術的平衡

（1）等電位連接：確保電池簇、PCS、BMS等設備外殼通過≥6mm2銅排互聯；

（2）浮地技術：在高頻干擾場景下，通過隔離變壓器或光耦器件切斷地環路。

3、屏蔽效能提升：材料與工藝的雙重突破

（1）電磁屏蔽材料：選用μr>5000的坡莫合金替代傳統鋁板，可提升屏蔽效能30dB以上；

（2）工藝創新：采用激光焊接替代傳統鉚接，減少屏蔽體縫隙導致的電磁泄漏。

4、PCB布局革命：從二維設計到三維電磁優化

（1）分層策略：將高速數字信號層與模擬信號層間距控制在≥3倍線寬；

（2）地平面完整性：采用"網格地+島狀地"混合結構，降低地彈噪聲；

（3）關鍵器件隔離：IGBT驅動電路與MCU控制電路間距≥50mm。

三、儲能EMC整改的實戰方法論

1、診斷階段：從頻譜分析到根源定位

（1）近場探測：使用H場探頭定位干擾源，誤差可控制在±5cm；

（2）時域反射計（TDR）：快速定位電纜阻抗突變點；

（3）仿真建模：通過CST Studio Suite建立儲能系統三維電磁模型，預測整改效果。

2、整改實施：分階段推進策略

（1）初級整改（成本占比30%）

①加裝X/Y電容抑制差模干擾；

②調整電纜走向避免平行敷設。

（2）中級整改（成本占比50%）

①升級濾波器拓?fù)浣Y(jié)構；

②優化接地系統。

（3）高級整改（成本占比20%）

①定制化屏蔽材料；

②重構PCB布局。

3、驗證階段：標準化測試流程

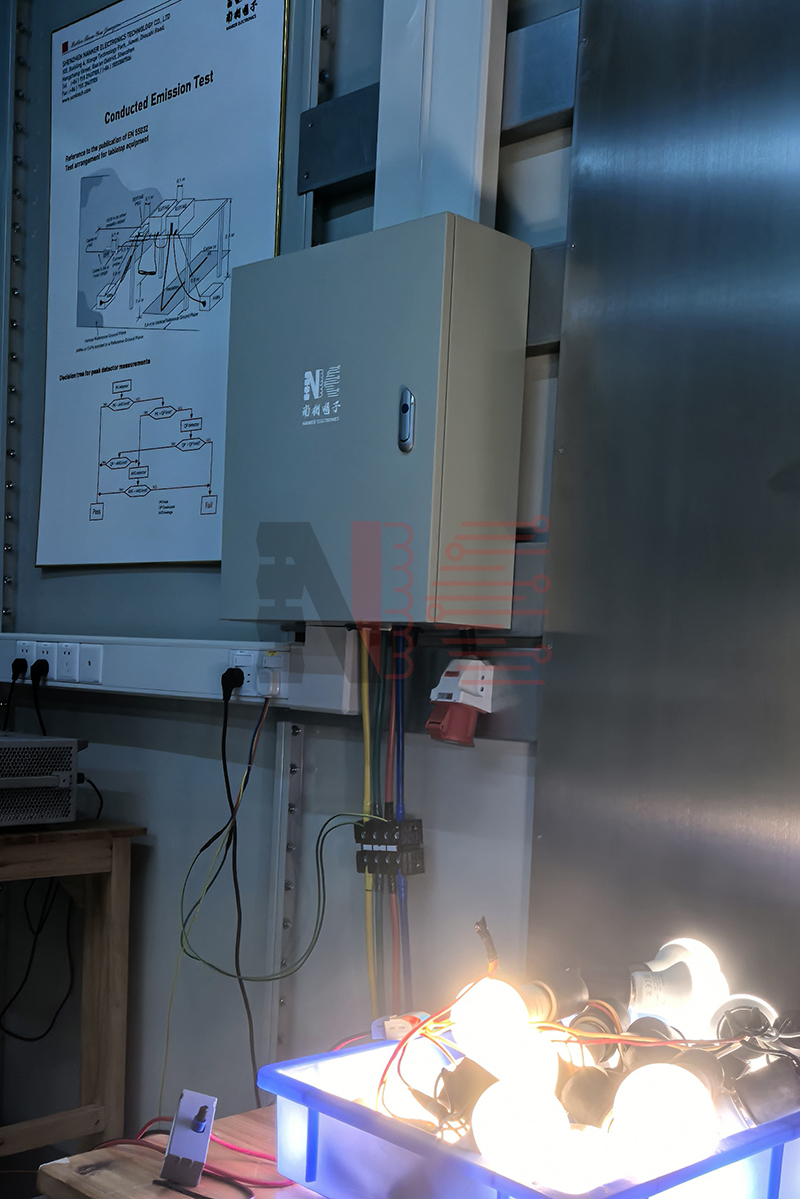

（1）傳導干擾測試：按CISPR 16-1-1標準，在50Ω人工電源網絡上測量0.15-30MHz頻段；

（2）輻射干擾測試：在開闊場地或電波暗室中，按EN 55011標準測試30-1000MHz頻段；

（3）抗擾度測試：模擬雷擊、靜電放電（ESD）等極端工況，驗證系統魯棒性。

四、儲能EMC整改的行業趨勢與未來展望

1、標準化進程加速

（1）IEC 62933系列標準對儲能系統EMC提出分級要求；

（2）中國能源局2023年發布《電化學儲能系統電磁兼容技術規范》，填補國內空白。

2、技術融合創新

（1）人工智能在EMC預測中的應用：通過機器學習優化濾波器參數；

（2）碳化硅（SiC）器件的EMC挑戰：需重新設計驅動電路與散熱方案。

3、成本效益平衡

某頭部企業實踐表明，通過EMC前期設計投入，可使后期整改成本降低70%，產品上市周期縮短40%。

綜上所述，儲能系統EMC整改是一項系統工程，需從電磁理論、材料科學、電路設計等多維度協同突破。隨著"雙碳"目標的推進，具備優異EMC性能的儲能產品將成為市場核心競爭力。從業者應建立"預防為主、整改為輔"的理念，在產品設計初期即引入EMC仿真與測試，方能在激烈的市場競爭中立于不敗之地。
