OPA365 零交叉系列產品, 軌到軌, 高性能, CMOS 運行放大器，優化后用于極低電壓，單電源應用。 軌到軌輸入/輸出, 低噪音 (4.5 nV/√Hz) 和高速操作 (50-MHz 增益帶寬) 是這款設備非常適合驅動取樣模數轉換器 (ADC)。 OPA365 支持音頻、信號調節、傳感器放大、國防、航空航天和醫療應用。 OPA365 還非常適合手機功率放大器控制環路的應用。

數據手冊：*附件：OPA365-EP 2.2V、50MHz 低噪聲單電源軌到軌運算放大器（增強型產品）技術手冊.pdf

特性包括出色的共模抑制比（CMRR），無輸入階段交叉失真，高輸出 阻抗和軌到軌輸入和輸出擺動。 輸入共模范圍包括負電源和正電源。 輸出電壓擺幅在電軌的10mV之內。

OPA365 采用 SOT23-5 封裝方式并具有 –55°C 至 125°C 的工作溫度范圍。

特性

• 增益帶寬：50MHz
• 零交叉失真拓撲
  • 出色的 THD+N: 0.0004%
  • CMRR: 96.5 dB (最小值)
  • 軌至軌輸入/輸出
  • 輸入超出供電軌范圍 100 mV
• 低噪聲： 4.5nV/√Hz （在 100kHz 頻率條件下）
• 轉換率: 25 V/μs
• 快速穩定: 0.3 μs 到 0.01%
• 精度
  • 低補償: 100 μV
    (在 25°C時的典型值)
  • 低輸入偏壓電流: 0.2 pA
    (在 25°C時的典型值)
• 2.5V 至 5.5V 操作

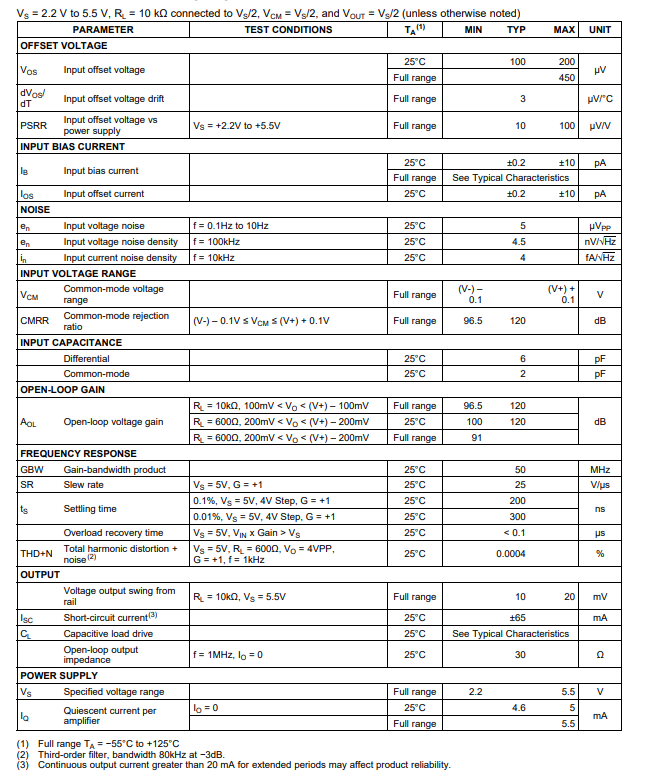

電學特性

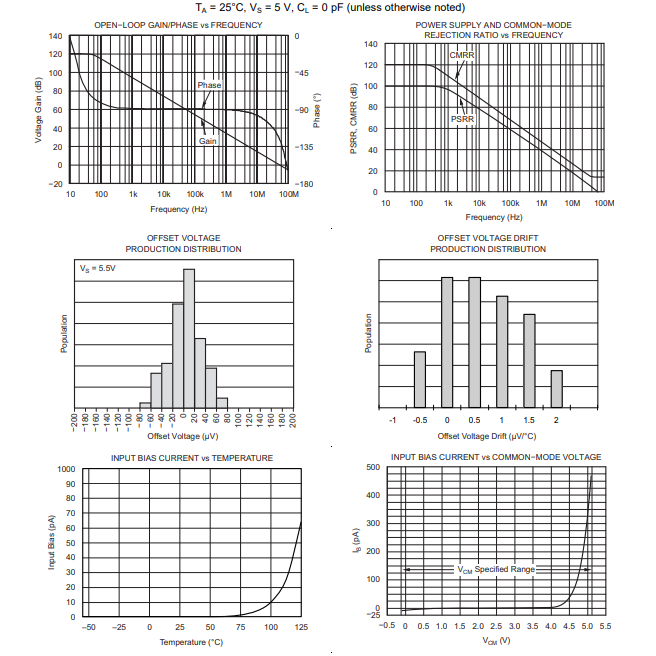

典型特性

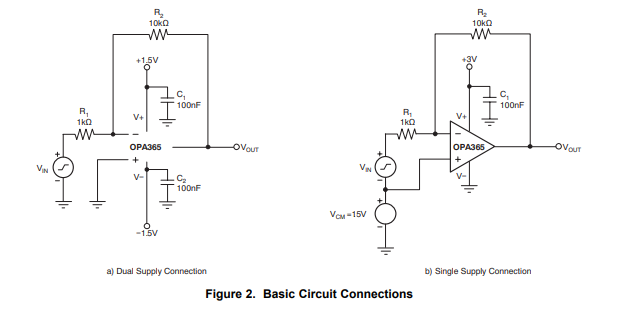

基本放大器配置
與其他單電源運算放大器一樣，OPA365可以用單電源或雙電源運行（見圖2）。典型的雙電源連接如圖2所示，該連接配有一個電源連接。OPA365配置為增益為-10 V/V的基本反相放大器。雙電源連接的輸出電壓中心為零，而單電源連接的輸出中心為零
共模電壓VCM。對于所示電路，該電壓為1.5V，但可以是共模輸入電壓范圍。OPA365 VCM范圍超出電源軌100 mV。
