TPS2521x 系列電子保險絲是一款采用小型封裝的高度集成的電路保護和電源管理解決方案。這些器件使用極少的外部元件即可提供多種保護模式，并且能夠可靠地抵御過載、短路、電壓浪涌、反極性和過大的浪涌電流。通過集成的背靠背 FET，從輸出到輸入的反向電流始終被阻止，使該器件非常適合需要在輸入電源發生故障時需要負載側能量保持存儲的系統。
*附件：tps2521.pdf

輸出電流限制電平可通過單個外部電阻器進行設置。還可以通過測量電流限制電阻器兩端的電壓降來準確了解輸出負載電流。

具有特定浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。通過將輸出箝位到一個安全的固定最大電壓 （引腳可選） 來保護負載免受輸入過壓情況的影響。

這些器件采用 2 mm × 2 mm 10 引腳 HotRod QFN 封裝，可提高熱性能并減少系統占用空間。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬工作輸入電壓范圍：2.7 V 至 5.7 V
• 28V 絕對最大值
• 可承受高達 –15 V 的負電壓
• 具有低導通電阻的集成背靠背 FET：R 上 = 31 mΩ（典型值）
• 具有真正反向電流阻斷的理想二極管作
• 快速過壓鉗位 （OVC），具有引腳可選閾值（3.8V、5.7V），響應時間為 5μs（典型值）
• 帶負載電流監控輸出 （ILM） 的過流保護
  • 有源電流限制響應
  • 可調閾值 （I 林 ） 0.5 A 至 4.44 A
    • I 的準確率為 ±10% 林 > 1 安培
  • 可調瞬態消隱定時器 （ITIMER），允許高達 2 × I 的峰值電流林
  • 輸出負載電流監控精度：±6% （I 外 ≥ 1 A）
• 用于短路保護的快速跳閘響應
  • 500ns（典型值）響應時間
  • 可調 （2 × I 林 ） 和固定閾值
• 具有高電平有效使能輸入，具有可調欠壓鎖定閾值 （UVLO）
• 可調輸出轉換速率控制 （dVdt）
• 過熱保護
• 具有可調閾值 （PGTH） 的電源正常指示 （PG）
• UL 2367 認證
  • 文件編號E169910
  • R ILM ≥ 750 Ω
• IEC 62368-1 CB 認證
• 小尺寸：QFN 2 mm × 2 mm，間距 0.45 mm

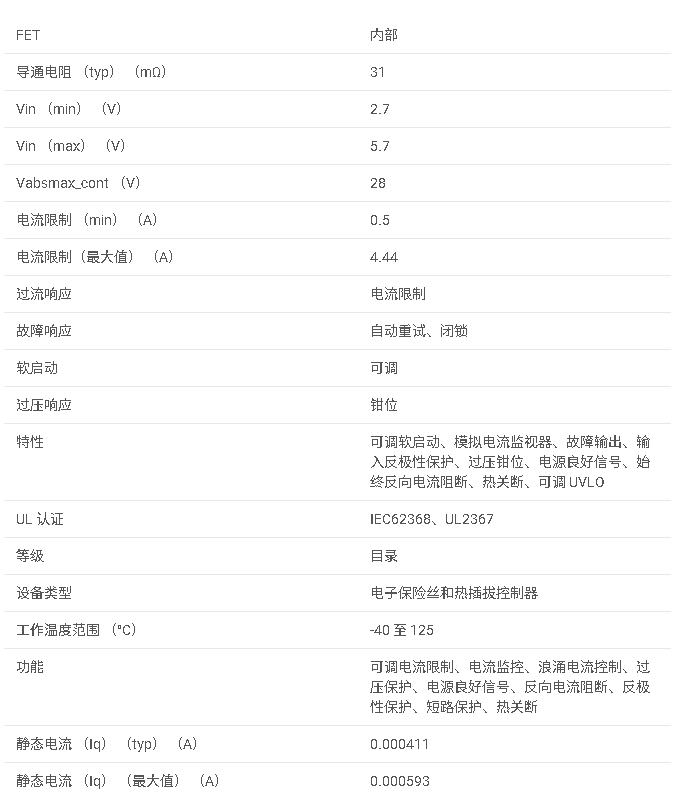

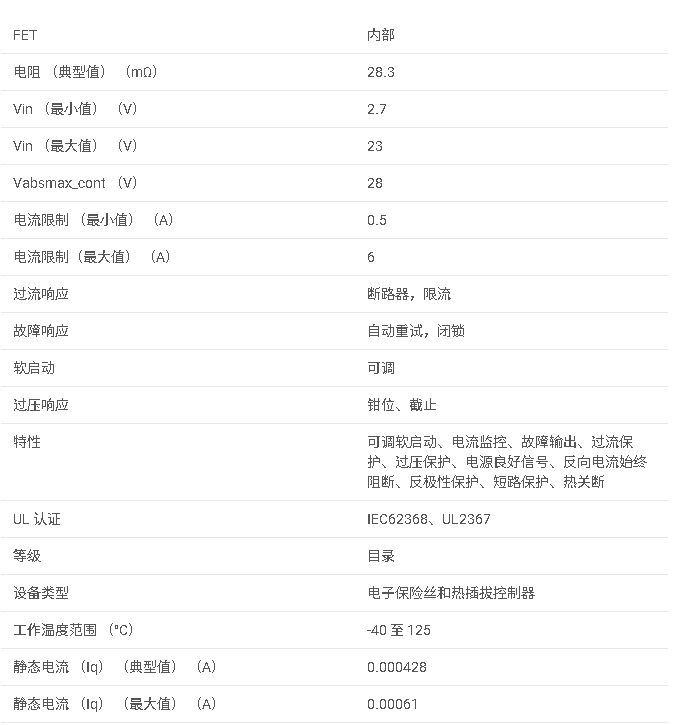

參數

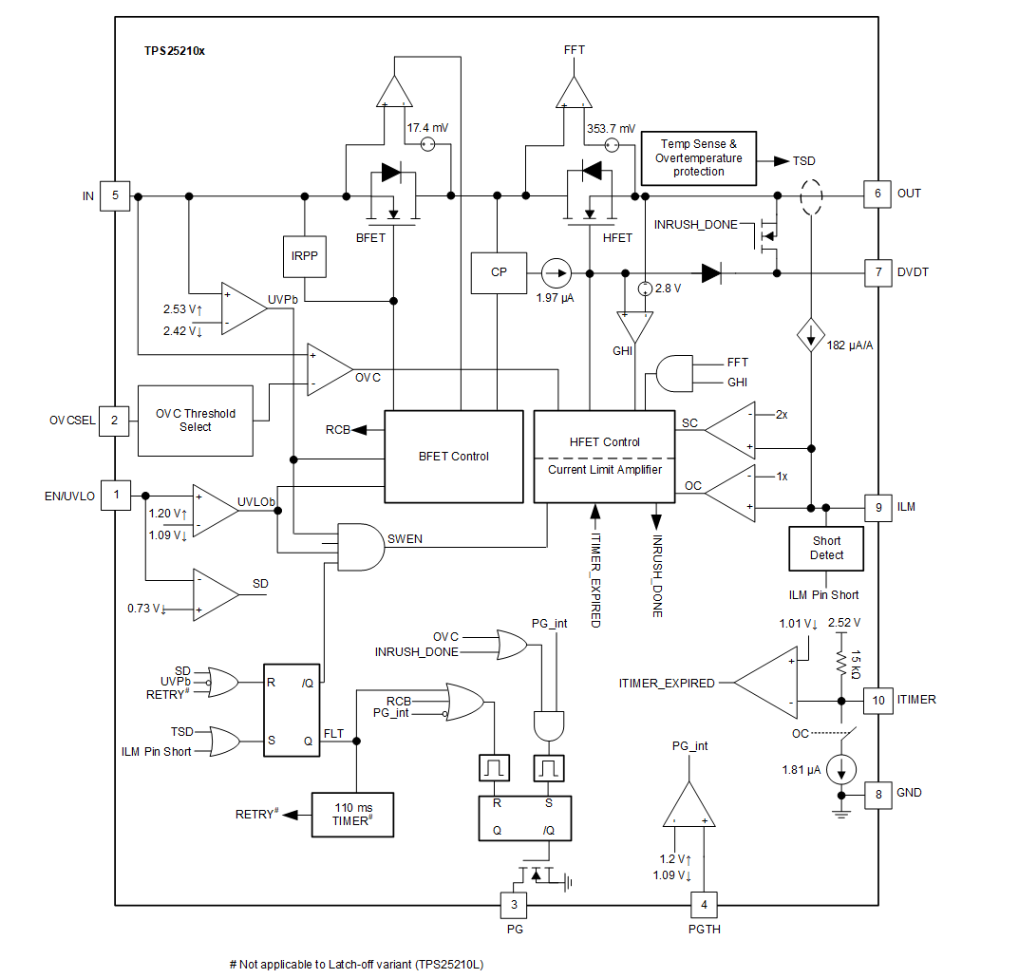

方框圖

1. 概述

TPS2521xx系列是一款高度集成的eFuse（電子保險絲）電路保護和電源管理解決方案，適用于適配器輸入保護、企業級存儲（如RAID、HBA、SAN、eSSD）、USB PD端口保護、服務器/PC主板及擴展卡、顯示器和擴展塢等應用。該系列器件提供反向電流阻斷、過壓鉗位、過流保護、短路保護、熱保護等多種保護功能，并具有小封裝、寬輸入電壓范圍和低內阻等特點。

2. 主要特性

• ?寬輸入電壓范圍?：2.7 V至5.7 V，絕對最大值為28 V，可承受高達-15 V的負電壓。
• ?低內阻?：集成背對背FETs，典型內阻為31 mΩ。
• ?反向電流阻斷?：集成反向電流阻斷FET，確保電流不會從輸出流向輸入。
• ?快速過壓鉗位?：具有引腳可選的過壓鉗位閾值（3.8 V或5.7 V），典型響應時間為5 μs。
• ?過流保護?：可調過流限制，閾值范圍為0.5 A至4.44 A，具有負載電流監測輸出（ILM）。
• ?短路保護?：快速跳閘響應，典型響應時間為500 ns。
• ?熱保護?：具有過溫保護功能，自動熱關斷以防止損壞。
• ?啟用與欠壓鎖定?：高電平啟用輸入，可調欠壓鎖定閾值。
• ?輸出上升斜率控制?：通過dVdt引腳調整輸出上升斜率，限制啟動時的涌入電流。
• ?功率正常指示?：提供功率正常（PG）指示，具有可調閾值。
• ?認證?：符合UL 2367和IEC 62368-1 CB標準。
• ?小封裝?：QFN 2 mm × 2 mm，0.45 mm間距。

3. 功能描述

• ?反向電流阻斷?：集成BFET，在所有條件下阻斷從輸出到輸入的反向電流。
• ?過壓鉗位?：當輸入電壓超過設定的鉗位閾值時，將輸出電壓鉗制在安全水平。
• ?過流保護?：通過監測輸出電流，并在超過設定閾值時限制電流，防止損壞。
• ?短路保護?：在輸出短路時，快速切斷輸出，保護系統免受短路電流的損害。
• ?熱保護?：監測器件結溫，并在超過安全范圍時自動關斷輸出。
• ?啟用與欠壓鎖定?：通過EN/UVLO引腳控制器件的啟用，并調整欠壓鎖定閾值以確保系統穩定運行。
• ?輸出上升斜率控制?：通過dVdt引腳調整輸出電壓的上升斜率，以限制啟動時的涌入電流。
• ?功率正常指示?：PG引腳提供功率正常指示，幫助系統監測電源狀態。

4. 應用

• ?適配器輸入保護?：防止適配器輸入端受到過壓、過流和反向電流的損害。
• ?企業級存儲?：保護RAID、HBA、SAN和eSSD等存儲設備的電源軌。
• ?USB PD端口保護?：在USB PD端口提供過流和短路保護，同時阻斷反向電流。
• ?服務器/PC主板及擴展卡?：保護主板和擴展卡的電源供應免受異常電流的損害。
• ?顯示器和擴展塢?：提供可靠的電源管理和保護，確保設備的穩定運行。

5. 封裝與尺寸

• ?封裝類型?：QFN 2 mm × 2 mm，10引腳。
• ?封裝尺寸?：2 mm × 2 mm，引腳間距為0.45 mm。

6. 電氣特性

• ?最大連續開關電流?：4 A。
• ?過流閾值范圍?：0.5 A至4.44 A，可調。
• ?過壓鉗位閾值?：3.8 V或5.7 V，引腳可選。
• ?熱關斷閾值?：154°C，具有10°C的遲滯。

7. 布局與熱管理

• ?布局指南?：建議將輸入和輸出電容靠近器件放置，以最小化寄生電感；關鍵信號線應遠離高噪聲區域。
• ?熱管理?：使用散熱墊和熱過孔將熱量傳導到PCB上，確保器件在允許的溫度范圍內工作。

8. 文檔支持

• 提供了詳細的數據手冊，包括電氣特性、應用信息、布局指南等。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解TPS2521xx系列eFuse的主要特性、功能、應用、封裝選項、電氣特性、布局與熱管理以及文檔支持。
