TPS26400 器件結構緊湊、功能豐富，具有全套保護功能。4.2 V 至 42 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓。該器件可承受并保護負載免受高達 ±42 V 的正負電源電壓的影響。集成的背對背 FET 提供反向電流阻斷功能，使該器件適用于在電源故障和掉電情況下具有輸出電壓保持要求的系統。負載、源和器件保護具有許多可調功能，包括過流、輸出轉換速率和過壓、欠壓閾值。內部堅固的保護控制塊以及TPS26400的高額定電壓有助于簡化浪涌保護的系統設計。
*附件：tps2640.pdf

關斷引腳提供外部控制，用于啟用和禁用內部 FET，以及將器件置于低電流關斷模式。對于系統狀態監控和下游負載控制，該器件提供故障和精確的電流監控輸出。MODE 引腳允許在三種限流故障響應 （斷路器、閉鎖和自動重試模式） 之間靈活地配置器件。

該器件采用 5mm × 4.4mm 16 引腳 HTSSOP 封裝以及 5mm x 4mm 24 引腳 VQFN 封裝，額定溫度范圍為 –40°C 至 +125°C

特性

• 4.2V 至 42V 工作電壓，絕對最大值 45V
• 集成反向輸入極性保護，電壓低至 –42 V
  • 無需額外組件
• 集成背靠背 MOSFET，總 RON 為 150mΩ
• 0.1A 至 2.23A 可調電流限制（1A 時精度為 ±5%）
• 使用合適的 TVS 在浪涌期間提供負載保護 （IEC 61000-4-5）
• IMON 電流指示器輸出（±8.5% 精度）
• 低靜態電流，工作時為 300μA，關斷時為 20μA
• 可調 UVLO、OVP 截止、輸出轉換速率控制
• 反向電流阻斷
• 采用易于使用的 16 引腳 HTSSOP 和 24 引腳 VQFN 封裝
• 可選限流故障響應選項（自動重試、閉鎖、斷路器模式）

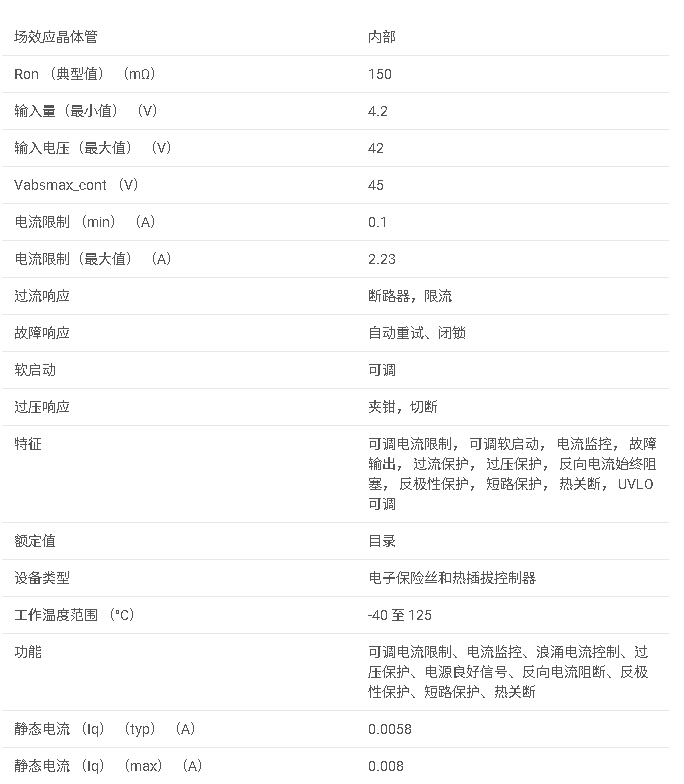

參數

方框圖

1. 概述

TPS2640 是一款42V、2A的電子保險絲（eFuse），具有集成的反向輸入極性保護功能。它適用于多種工業應用，如人機界面（HMI）電源保護、火災安全系統、電子恒溫器和視頻門鈴等。

2. 主要特性

• ?寬輸入電壓范圍?：4.2V至42V，絕對最大值為45V。
• ?反向輸入極性保護?：集成反向MOSFETs，無需額外組件，可承受高達-42V的反向電壓。
• ?電流限制?：可調電流限制，范圍為0.1A至2.23A，±5%的準確度（在1A時）。
• ?多種故障響應模式?：可通過MODE引腳選擇電路斷路器模式（自動重試）、鎖定關斷模式和自動重試模式。
• ?熱關斷和過溫保護?：內置熱關斷功能，防止過熱損壞。
• ?低靜態電流?：工作狀態下為300μA，關斷狀態下為20μA。
• ?靈活的封裝選項?：提供16引腳HTSSOP和24引腳VQFN封裝。

3. 引腳配置與功能

• ?IN?：電源輸入。
• ?OUT?：電源輸出。
• ?GND?：系統地。
• ?SHDN?：關斷引腳，拉低以進入低功耗關斷模式。
• ?MODE?：模式選擇引腳，用于配置電流限制故障響應模式。
• ?ILIM?：電流限制設置引腳，通過電阻接地設置過載和短路電流限制。
• ?IMON?：電流監視輸出，提供與內部FET電流成比例的電壓輸出。
• ?FLT?：故障標志引腳，開漏輸出，在故障條件下被拉低。

4. 功能描述

• ?反向輸入極性保護?：內置反向MOSFETs，可防止因接線錯誤導致的反向電壓損壞。
• ?熱插拔和涌入電流控制?：通過dVdT引腳連接的外部電容設置輸出電壓上升斜率，限制涌入電流。
• ?過載和短路保護?：
  • 在電路斷路器模式下，允許過載電流流過，直到達到快速跳閘閾值，然后啟動自動重試周期。
  • 在鎖定關斷模式下，檢測到過載時立即關斷，直到重置。
  • 在自動重試模式下，檢測到過載時限制電流至設定值，并在熱關斷后自動重試。
• ?過壓和欠壓保護?：通過外部電壓分壓器設置過壓和欠壓閾值，保護系統免受電壓異常影響。

5. 應用信息

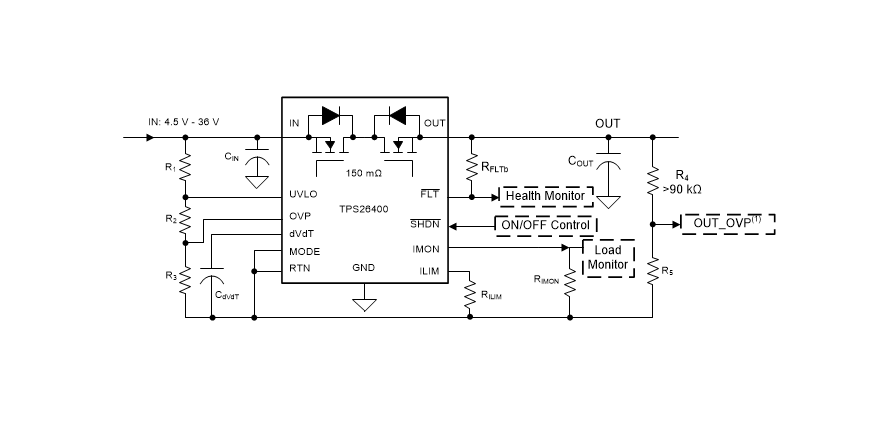

• ?典型應用?：包括用于工業PLC CPU的24V、1A eFuse輸入保護電路。
• ?設計要求?：包括輸入電流、輸入電壓、輸出電壓、電流限制等關鍵參數。
• ?詳細設計步驟?：提供了一步步的設計過程，包括設置欠壓和過壓閾值、編程電流監視電阻、設置輸出電壓上升時間等。

6. 布局指南

• 推薦在IN引腳和GND之間使用0.1μF或更高值的陶瓷去耦電容，并盡可能靠近設備放置。
• 高電流路徑連接應盡可能短，并使用足夠粗的跡線。
• 所有TPS26400支持組件應靠近其連接引腳放置，并使用最短的跡線連接到RTN。

7. 設備文檔與支持

• 提供了相關的設計工具和軟件，如PSpice瞬態模式模型和TPS26400設計計算器。
• 可通過TI網站訂閱文檔更新通知，并利用TI E2E支持論壇獲取快速的設計幫助和驗證答案。

8. 封裝與訂購信息

• 提供了HTSSOP（16引腳）和VQFN（24引腳）兩種封裝選項。
• 列出了多種型號和封裝的訂購代碼，以及相關的狀態、材料類型、RoHS信息等。

9. 注意事項

• 在使用設備時，應確保輸入電壓和電流不超過絕對最大額定值。
• 遵循布局指南和電源推薦，以確保最佳性能和可靠性。
• 在設計過程中，應充分考慮系統的動態和穩態功率耗散，以避免熱關斷。
