在當今電子設備多元化發展的時代，電源解決方案的優劣直接影響著產品的性能與穩定性。對于工程師而言，挑選一款合適的電源芯片至關重要。XLSEMI 的 XL60XX 系列 SEPIC 恒壓產品憑借其卓越的技術亮點，正逐漸成為眾多工程師在電源設計中的首選。

*附件：XL60XX系列SEPIC恒壓產品設計指南.pdf

豐富型號，適配多元場景

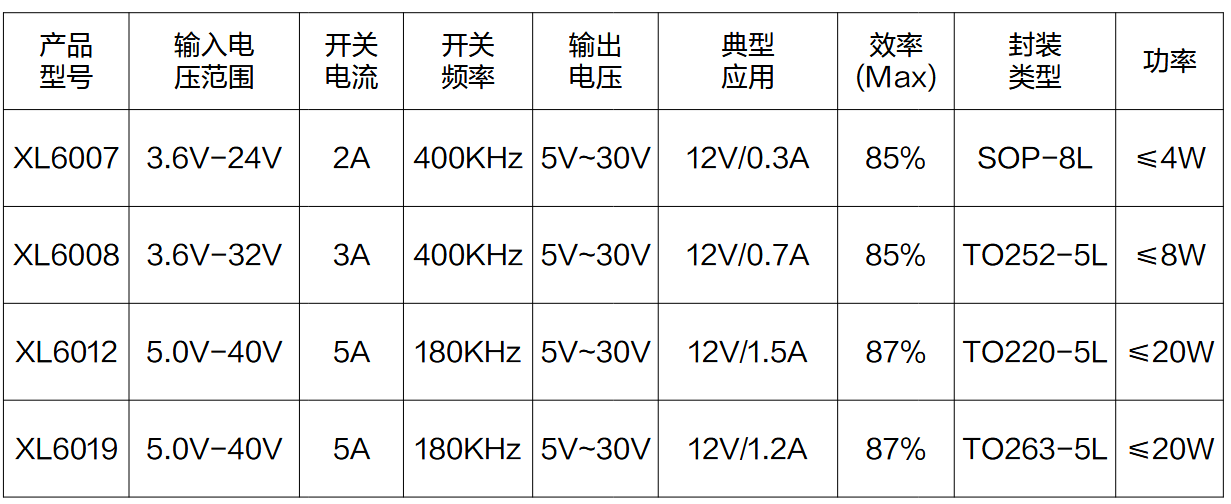

XL60XX 系列包含了 XL6007、XL6008、XL6012 和 XL6019 等多個型號 ，這種豐富的產品陣容為工程師提供了廣闊的選擇空間。從輸入電壓范圍來看，XL6007 可在 3.6V - 24V 的電壓區間穩定工作，適用于一些對輸入電壓要求較為集中且范圍較窄的小型設備，比如某些便攜式電子產品。而 XL6012 和 XL6019 的輸入電壓范圍拓展至 5.0V - 40V ，這使得它們在面對輸入電壓波動較大的復雜環境時，如工業現場不同供電條件下的設備，能展現出更強的適應性。開關電流、頻率以及輸出電壓等參數的差異化，進一步細化了各型號的應用場景。例如，對于需要較大功率輸出的設備，像一些工業控制模塊，XL6012 或 XL6019 憑借其相對較大的開關電流和輸出功率能力，能夠更好地滿足需求。工程師在選型時，可依據具體項目的輸入電壓范圍、所需功率大小、對開關頻率的要求等實際工況，精準匹配到最合適的型號，確保電源系統在滿足性能要求的同時，實現成本效益的最大化。

高效能電感設計，提升轉換效率

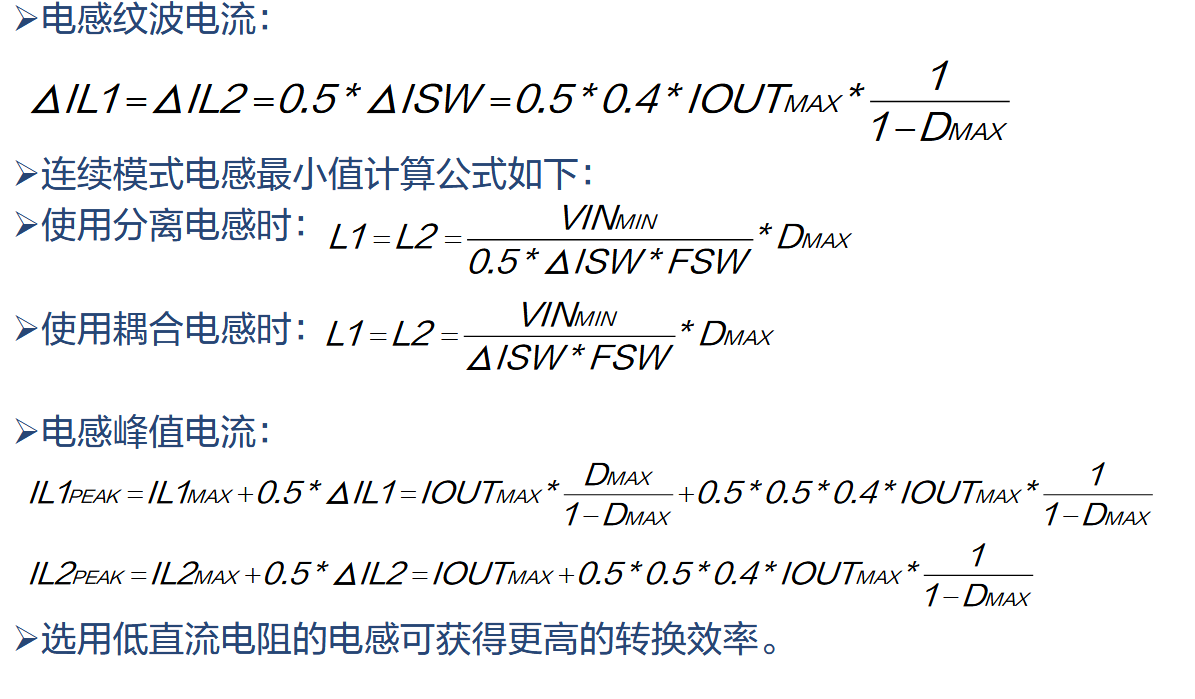

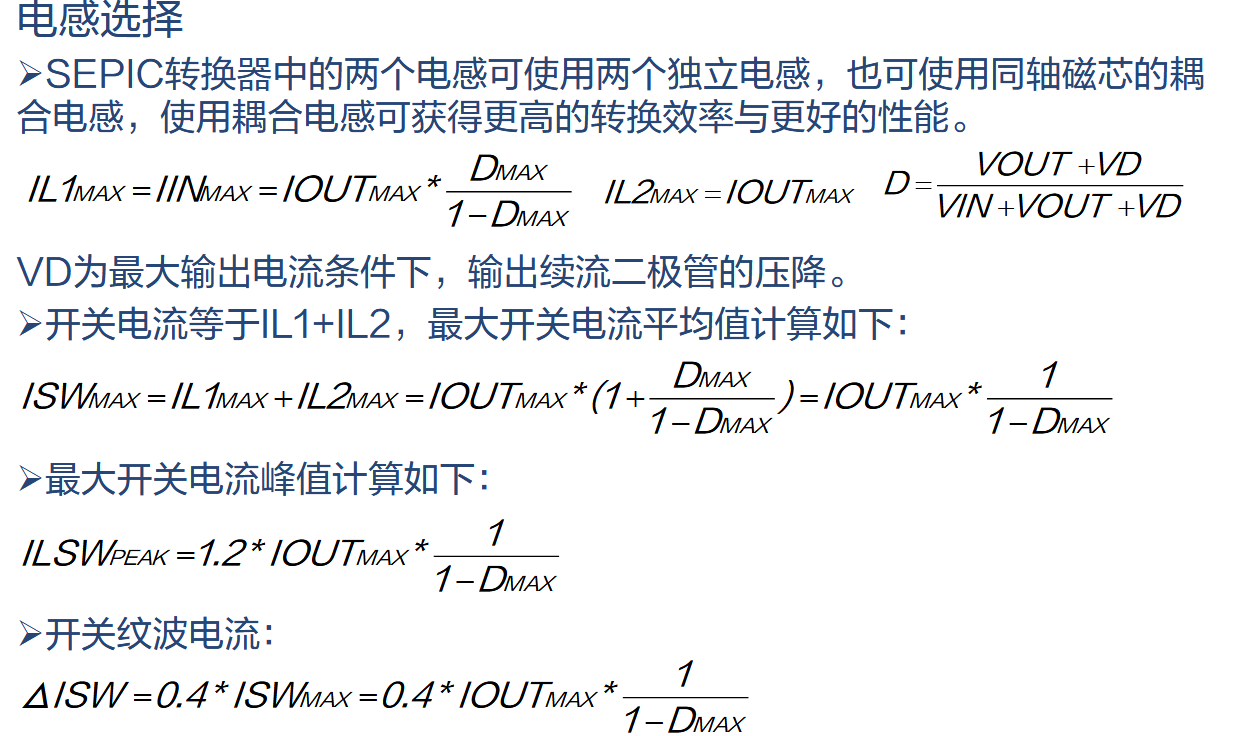

在電源轉換過程中，電感的性能對轉換效率起著關鍵作用。XL60XX 系列 SEPIC 恒壓產品在電感設計上獨具匠心。該系列產品中的 SEPIC 轉換器可靈活選擇使用兩個獨立電感，或是同軸磁芯的耦合電感 。耦合電感憑借其特殊的結構設計，展現出了更為出色的性能優勢。當采用耦合電感時，其能夠有效減少電感之間的互感干擾，使得能量在電感之間的傳遞更加順暢，從而提升了整個電源系統的轉換效率。以實際計算為例，在計算電感電流最大值時，相關公式如 IL1MAX = IOUTMAX * (DMAC / (1 - DMAC)) 等，精準地反映了電路中電流的變化規律。通過這些公式，工程師可以精確計算出電感紋波電流、電感最小值等關鍵參數。在選擇電感時，不僅要關注電感量，電感的直流電阻也是一個重要考量因素。低直流電阻的電感能夠降低電流通過時的能量損耗，進一步提升轉換效率。例如，在一些對轉換效率要求極高的應用場景中，如通信基站的電源模塊，使用低直流電阻的耦合電感搭配 XL60XX 系列產品，能夠顯著降低能源消耗，提高設備的整體運行效率。

精準輸出電壓調節，滿足高精度需求

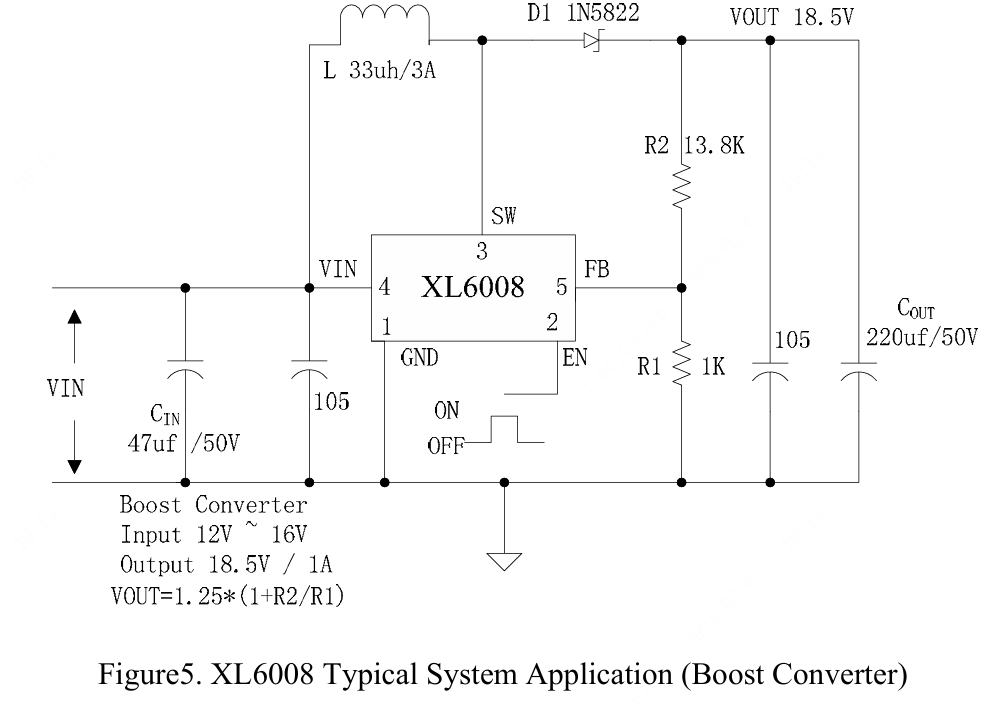

在眾多電子設備的電源設計中，輸出電壓的精準調節至關重要。XL60XX 系列產品通過 FB 引腳巧妙地實現了這一功能 。芯片內部基準誤差放大器輸入端 FB 的基準電壓穩定在 1.25V ，這就如同為輸出電壓調節提供了一個精準的 “標尺”。通過在外部構建電阻分壓網絡，該網絡能夠實時檢測輸出電壓，并根據檢測結果對輸出電壓進行精確調整。輸出電壓的計算公式 VOUT = 1.25 * (1 + R2 / R1) 簡潔明了，工程師只需合理選擇 R1 和 R2 的阻值，就能輕松實現所需的輸出電壓。這里 R1 的取值范圍通常在 1KΩ - 10KΩ 之間，為工程師在不同應用場景下的靈活設計提供了便利。值得一提的是，輸出電壓的精度與芯片 VFB 精度、R1 與 R2 的精度緊密相關。為了獲得更高精度的輸出電壓，工程師需要嚴格將 R1、R2 的精度控制在 ±1% 以內 。在一些對電壓精度要求苛刻的應用領域，如醫療電子設備中的傳感器供電模塊，精準的輸出電壓能夠確保傳感器的穩定工作，避免因電壓波動而導致的測量誤差，從而保障醫療設備的準確性和可靠性。

全面的保護機制，保障系統穩定運行

電子設備在實際運行過程中，難免會遭遇各種異常情況，如輸入電壓的異常波動、電路短路等。XL60XX 系列產品為應對這些潛在風險，配備了全面的保護機制 。以輸入電壓異常為例，當輸入正負極接反時，這在實際操作中是一個常見的錯誤，可能會對芯片造成不可逆的損壞。為了解決這一問題，工程師可以通過添加防反接電路，如使用二極管等元件組成簡單的防反接結構，確保即使在輸入極性錯誤的情況下，芯片也能得到有效保護。對于輸入尖峰電壓，這種瞬間的高電壓沖擊同樣可能損壞芯片，通過添加瞬態尖峰電壓吸收電路，如使用 TVS 管（瞬態電壓抑制二極管），能夠快速將尖峰電壓鉗位在安全范圍內，或者采用過壓保護電路，當檢測到輸入電壓超過設定閾值時，及時切斷電源輸入，從而保護芯片和整個電路系統。在輸出電壓調整方面，如果需要對輸出電壓進行微調，工程師既可以通過調節分壓電阻，改變 R1 和 R2 的比值來實現，也可以利用 PWM 信號變化占空比的方式進行調節 。這種靈活的輸出電壓調整方式，使得工程師能夠根據實際應用場景中負載的變化，及時、精準地調整輸出電壓，確保系統始終穩定運行。在工業自動化生產線上，各種設備的運行狀態會隨著生產任務的變化而改變，此時 XL60XX 系列產品的靈活輸出電壓調整和全面保護機制，能夠有效保障整個生產線的穩定運行，避免因電源問題導致的生產中斷，提高生產效率和產品質量。

XL60XX 系列 SEPIC 恒壓產品以其豐富的型號選擇、高效能的電感設計、精準的輸出電壓調節以及全面的保護機制等技術亮點，為工程師在電源設計領域提供了強大的支持。無論是在消費電子、工業控制，還是汽車電子、醫療設備等眾多行業，該系列產品都能憑借其卓越的性能，滿足各種復雜的應用需求。對于正在為電源解決方案選型而苦惱的工程師們，不妨深入了解 XL60XX 系列產品，相信它會成為您在電子設計道路上的得力助手，助力您打造出更加優質、穩定的電子設備。
