TPS1HB50-Q1 器件是一款智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保輸出端口保護。該器件通過可靠的電流限制來防止故障，根據器件型號的不同，電流限制可在 2 A 至 18 A 范圍內調節。高電流限制范圍允許在需要大瞬態電流的負載中使用，而低電流限制范圍為不需要高峰值電流的負載提供更好的保護。該器件能夠可靠地驅動各種負載曲線。
*附件：tps1hb50-q1.pdf

TPS1HB50-Q1 還提供高精度模擬電流檢測，可改進負載診斷。通過向系統 MCU 報告負載電流和器件溫度，該器件可實現預測性維護和負載診斷，從而延長系統使用壽命。

TPS1HB50-Q1 采用 HTSSOP 封裝，可減少 PCB 占用空間。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
  • 可承受 40V 負載突降
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 具有 50mΩ R 的單通道智能高側開關 上 （噸 J = 25°C）
• 通過可調電流限制提高系統級可靠性
  • 電流限制設定點為 2 A 至 18 A
• 強大的集成輸出保護：
  • 集成熱保護
  • 對地和電池短路保護
  • 防止電池反向事件，包括使用反向電壓自動接通 FET
  • 電池和接地丟失時自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
  • 可配置的故障處理
• 模擬感應輸出可配置為精確測量：
  • 負載電流
  • 設備溫度
• 通過 SNS pin 提供故障指示
  • 檢測開路負載和電池短路

參數

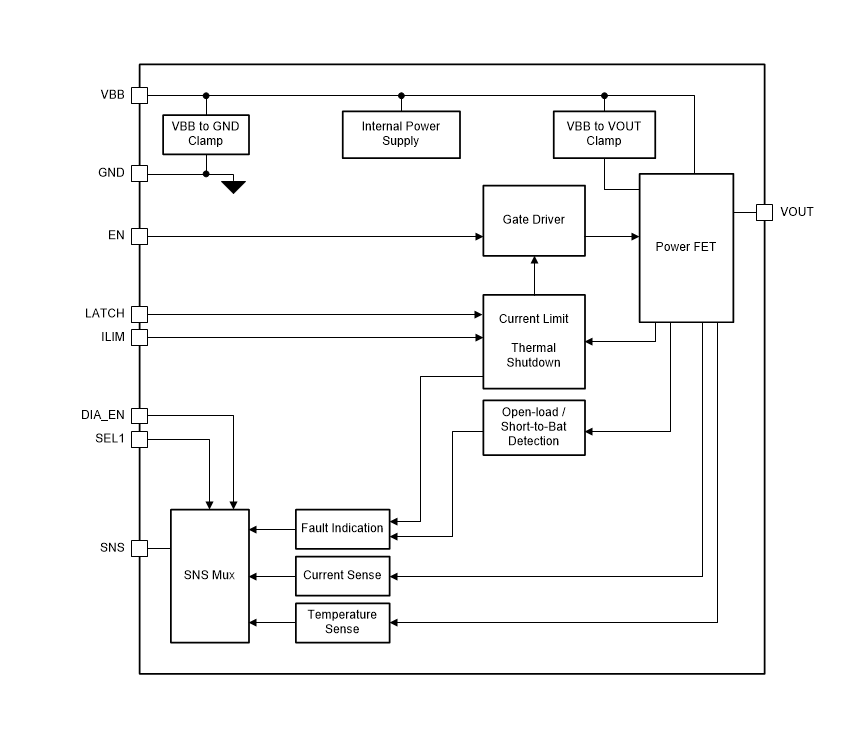

方框圖

1. 產品概述

• ?產品名稱?：TPS1HB50-Q1 40-V, 50-mΩ 單通道汽車智能高端開關
• ?應用領域?：汽車顯示模塊、ADAS模塊、座椅舒適模塊、傳動控制單元、HVAC控制模塊、車身控制模塊、照明等
• ?特點?：AEC-Q100認證、功能安全能力、可調電流限制、集成輸出保護、模擬感測輸出、故障指示等

2. 功能特性

• ?智能高端開關?：專為12V汽車系統設計，集成魯棒的保護和診斷功能。
• ?可調電流限制?：電流限制范圍從2A到18A，可根據設備變體調整，適用于不同負載需求。
• ?集成保護?：包括熱保護、對地短路保護、反接電池保護、自動斷電保護等。
• ?模擬感測?：提供高精度的負載電流和設備溫度感測，支持預測性維護和負載診斷。
• ?故障指示?：通過SNS引腳提供開路負載和短路到電池的檢測。

3. 技術規格

• ?最大連續電源電壓?：36V
• ?負載轉儲電壓?：40V
• ?反向電池電壓?：-18V（持續時間≤3分鐘）
• ?工作溫度范圍?：-40°C至125°C
• ? 熱阻（RθJA） ?：37.3°C/W
• ? ON電阻（RON） ?：50mΩ（TJ = 25°C）

4. 應用電路

• ?典型應用?：如汽車座椅加熱器供電，通過TPS1HB50-Q1實現電流限制、過溫保護和故障檢測。
• ?設計考慮?：包括熱考慮、RILIM計算、感測電阻選擇等，以確保設備在最大負載條件下的可靠性和安全性。

5. 布局指導

• ?布局建議?：將所有外部組件放置在靠近引腳的位置，確保RILIM靠近引腳以減少寄生電容。
• ?熱墊連接?：將裸露的熱墊連接到大的銅澆口，以實現最佳的熱和機械性能。

6. 封裝信息

• ?封裝類型?：HTSSOP（PWP）16引腳封裝，尺寸為5.0mm × 4.40mm。
• ?環境信息?：符合RoHS標準，峰值回流溫度為260°C。

7. 文檔支持

• ?相關文檔?：包括如何驅動電感性、電容性和照明負載的智能高端開關、智能功率開關的短路可靠性測試等。
• ?更新通知?：用戶可以通過TI的官方網站訂閱更新通知，以獲取最新的產品文檔。

8. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當?shù)念A(yù)防措施，以防止ESD損壞。
• ?接口考慮?：地保護網絡會導致設備地與微控制器地之間存在電位差，設計時需考慮邏輯引腳電壓的偏移。
