TPS22919-Q1 器件是一款小型單通道負載開關，具有受控的轉換速率。該器件包含一個 N 溝道 MOSFET，可在 1.6 V 至 5.5 V 的輸入電壓范圍內工作，并支持 1.5 A 的最大連續電流。

開關導通狀態由數字輸入控制，該數字輸入能夠直接與低壓控制信號連接。首次上電時，使用 Smart Pull Down 來防止 ON 引腳懸空，直到系統排序完成。一旦引腳被故意驅動為高電平 （>V IH 系列 ），Smart Pull Down 將斷開連接以防止不必要的功率損失。
*附件：tps22919-q1.pdf

TPS22919-Q1 負載開關還具有自我保護功能，這意味著它可以防止設備輸出上的短路事件。它還具有熱關斷保護，以防止過熱造成的任何損壞。

TPS22919-Q1 采用標準 SC-70 封裝，其特點是在 –40°C 至 125°C 的結溫范圍內工作。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 輸入工作電壓范圍 （V 在 ）：1.6 V 至 5.5 V
• 最大連續電流 （I 麥克斯 ）： 1.5 安培
• 導通電阻 （R 上 ):
  • 5V V 電壓 在 ： 89 mΩ（典型值）
  • 3.6V 電壓 在 ： 90 mΩ（典型值）
  • 1.8V 電壓 在 ： 105 mΩ（典型值）
• 輸出短路保護 （I SC ）： 3 A（典型值）
• 低功耗：
  • ON 狀態 （I Q ）：8 μA（典型值）
  • OFF 狀態 （I 標清 ）：2 nA（典型值）
• 智能 ON 引腳下拉 （R 帕金森 ):
  • ON ≥ V IH 系列 （我 上 ）：100 nA（最大值）
  • ON ≤ V IL （英語） （R 帕金森 ）： 530 kΩ（典型值）
• 慢速導通時序以限制浪涌電流 （t 上 ):
  • 5.0 V 導通時間 （t 上 ）：3.2 mV/μs 時為 1.95 ms
  • 3.6 V 導通時間 （t 上 ）：2.7 mV/μs 時為 1.75 ms
  • 1.8 V 導通時間 （t 上 ）：1.5 ms（1.8 mV/μs 時）
• 可調輸出放電和下降時間：
  • 內部 QOD 電阻 = 24 Ω（典型值）

參數

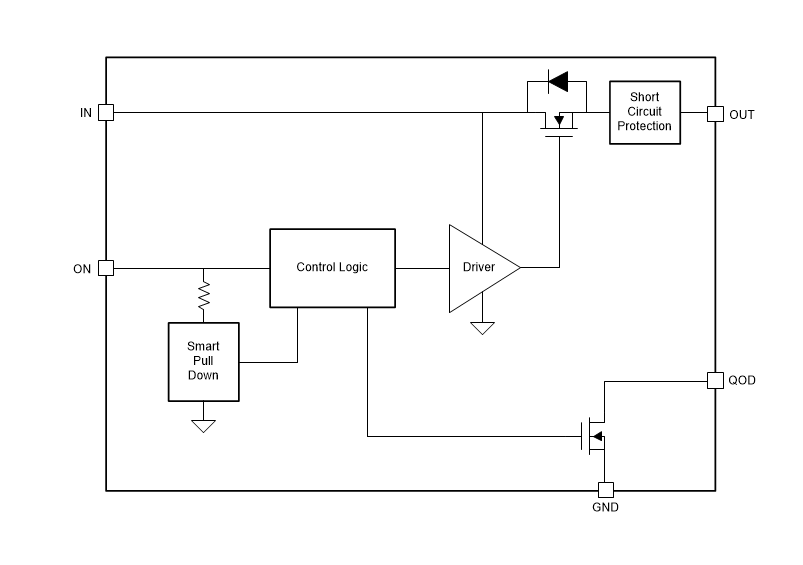

方框圖

1. 產品概述

• ?產品名稱?：TPS22919-Q1
• ?類型?：5.5V, 1.5A, 90mΩ 自保護負載開關
• ?應用領域?：汽車信息娛樂系統、集群顯示、ADAS環視系統ECU、車身控制模塊和網關等
• ?主要特點?：AEC-Q100認證，適用于汽車應用；低內阻MOSFET，支持最大1.5A連續電流；集成輸出短路保護、過熱保護及智能ON引腳下拉功能。

2. 功能特性

• ?智能ON引腳下拉?：在系統上電時，智能下拉功能防止ON引腳浮動，直到系統時序完成。
• ?輸出短路保護?：在輸出短路情況下，限制輸出電流至3A，防止損壞。
• ?慢啟動時序?：限制啟動時的浪涌電流，減少電源壓降。
• ?可調輸出放電和下降時間?：通過QOD引腳配置，控制輸出關斷后的放電速率。
• ?低功耗?：在ON狀態下，典型靜態電流為8μA；在OFF狀態下，典型關斷電流為2nA。

3. 技術規格

• ?輸入操作電壓范圍?：1.6V至5.5V
• ?最大連續電流?：1.5A
• ? 內阻（RON） ?：
  • 5V輸入時，典型值為89mΩ
  • 3.6V輸入時，典型值為90mΩ
  • 1.8V輸入時，典型值為105mΩ
• ?輸出短路保護電流?：3A（典型值）
• ? 啟動時間（tON） ?：
  • 5V輸入時，1.95ms（3.2mV/μs斜率）
  • 3.6V輸入時，1.75ms（2.7mV/μs斜率）
  • 1.8V輸入時，1.5ms（1.8mV/μs斜率）

4. 應用與實現

• ?典型應用?：用于控制汽車電子模塊的電源，如信息娛樂系統、ADAS傳感器等。
• ?設計考慮?：包括限制啟動浪涌電流、設置輸出關斷時的放電時間以滿足特定電源時序要求。

5. 布局與封裝

• ?布局指南?：建議輸入和輸出電容靠近設備放置，使用寬走線以減小寄生電感影響。
• ?封裝類型?：SC-70封裝，尺寸為2.1mm x 2.0mm。

6. 文檔與支持

• ?相關文檔?：包括數據手冊、應用報告、工具和軟件等。
• ?支持資源?：TI提供E2E支持論壇和其他技術支持資源。

7. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當的預防措施。
• ?熱管理?：在高功率應用中，需注意設備的熱管理，以防止過熱。

TPS22919-Q1是一款適用于汽車應用的自保護負載開關，具有低內阻、輸出短路保護、慢啟動時序和可調輸出放電特性。通過合理的布局和設計，該設備能夠滿足汽車電子系統對電源控制的嚴格要求。
