LMH6521 包含兩個高性能數控可變?cè)鲆娣糯笃?/u> (DVGA)。

LMH6521 的兩個通道均具有獨立的數控衰減器，后跟高線性度差動輸出放大器。每個塊都經過優化，可實現低失真和最大的系統設計靈活性。每個通道都具有高速關斷模式。

數據手冊：*附件：LMH6521 高性能雙通道DVGA技術手冊.pdf

內部數控衰減器可在 31.5dB 范圍內提供精確的 0.5dB 增益步長。該器件提供了串行和并行編程選項。串行模式編程使用 SPI 接口。它還提供脈沖模式，其中簡單的上升或下降命令可以一次將增益改變一個步長。

輸出放大器有差動輸出，允許單個 5V 電源上有 10VPPD 信號擺動。低阻抗輸出在驅動濾波器或模數轉換器時可提供最大的靈活性。

特性
? 200MHz 頻率下 OIP3 為 48.5dBm
? 最大電壓增益為 26dB
? 增益范圍：31.5dB，步長為 0.5dB
? 通道增益匹配為 ±0.04dB
? 最大增益時的噪聲系數：7.3dB
? –3dB 帶寬為 1200MHz
? 功耗低
? 獨立通道關斷
? 三種增益控制模式：
– 并行接口
– 串行接口 (SPI)
– 脈沖模式接口
? 溫度范圍：-40°C 至 +85°C
? 熱增強型 32 引腳 WQFN 封裝

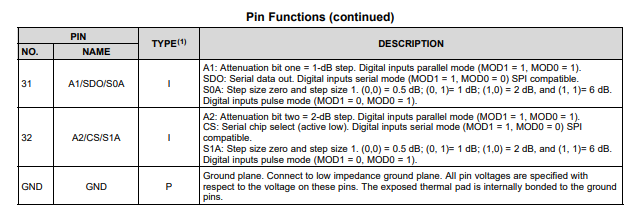

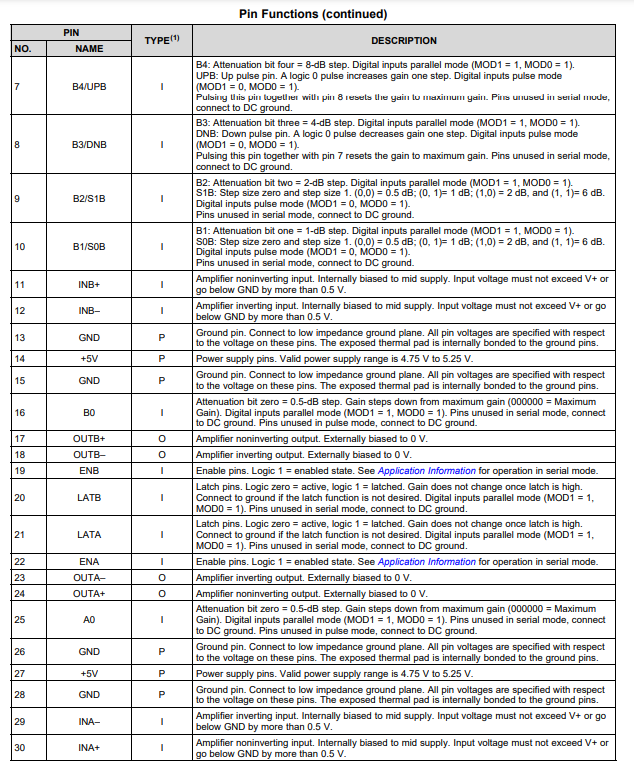

引腳功能和配置

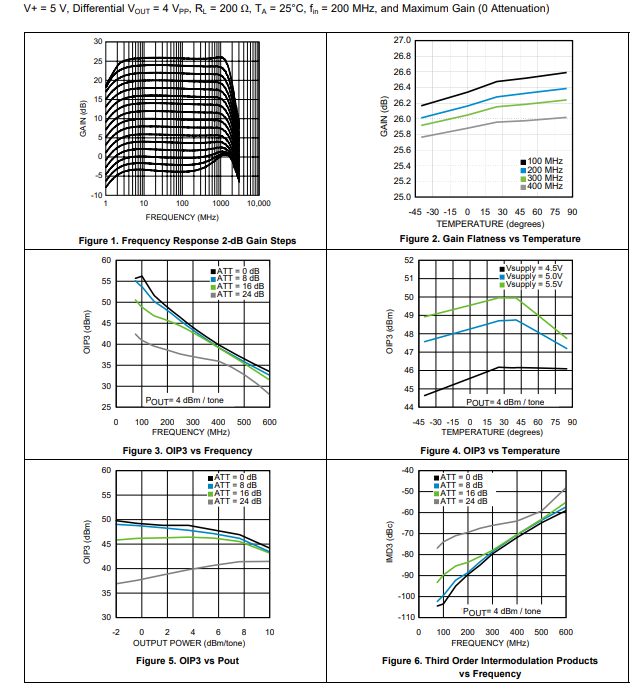

典型特性

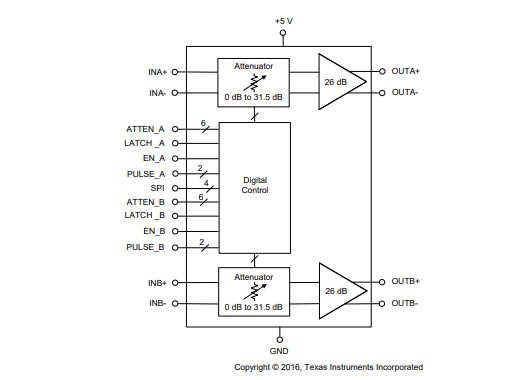

功能方框圖

應用
? 蜂窩基站
? 寬帶和窄帶 IF 采樣接收器
? 寬帶直接轉換
? 數字預失真
? ADC 驅動器
