LMH6522包含四個高性能數控可變增益放大器（DVGA）。它被設計用于窄帶和寬帶中頻采樣應用。通常，LMH6522在廣泛的混合信號和數字通信應用中驅動高性能ADC，例如需要自動增益控制（AGC）來增加系統動態范圍的移動無線電和蜂窩基站。

數據手冊：*附件：LMH6522 高性能四路DVGA技術手冊.pdf

LMH6522的每個通道都有一個獨立的數控衰減器和一個高線性差分輸出放大器。所有電路都經過優化，以實現低失真和最大的系統設計靈活性。功耗由三態啟用引腳管理。可以禁用單個信道或?qū)⑵渲糜诘凸β誓Ｊ交蚋咝阅艿母吖β誓Ｊ健?/p>

LMH6522數控衰減器在31dB范圍內提供精確的1dB增益步長。數字衰減器可以通過SPI串行總線或高速并行總線進行控制。

輸出放大器具有差分輸出，允許在單個5V電源上進行大信號擺動。低阻抗輸出在驅動寬范圍濾波器設計或模數轉換器時提供了最大的靈活性。對于信號電平變化很大的應用，LMH6522可以通過級聯信道支持高達62dB的增益范圍。

LMH6522在-40°C至+85°C的工業溫度范圍內運行。LMH6522采用54引腳、熱增強型WQFN封裝。

特性
OIP3:200MHz時為49dBm
噪聲系數：8.5dB
電壓增益：26dB
1dB增益步長
?1400 MHz的3dB帶寬
增益步長精度：0.2 dB
禁用每個通道的功能
并行和串行增益控制
低功耗模式，實現電源管理靈活性
小尺寸WQFN封裝

引腳功能和配置

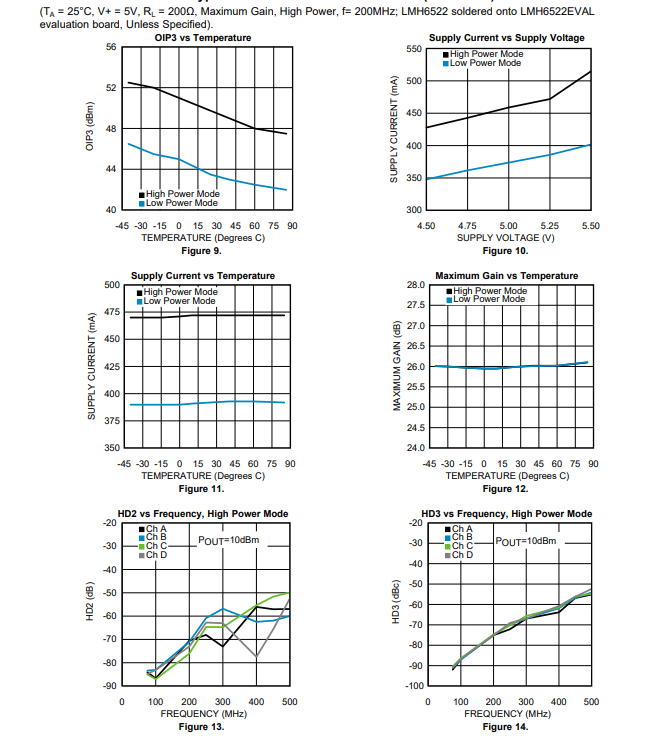

典型特性

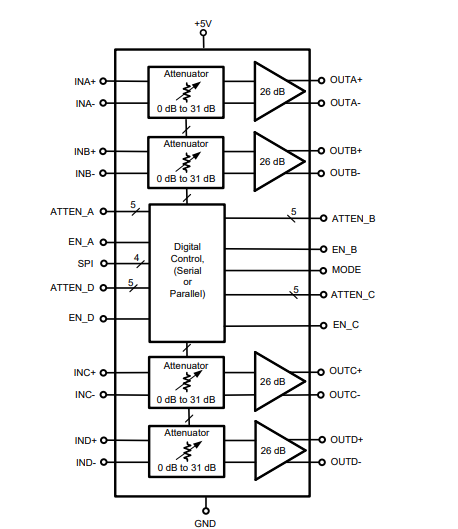

功能方框圖

應用
蜂窩基站
寬帶和窄帶低頻采樣
接收者
寬帶直接轉換
ADC驅動器
