THS7320 采用革命性的互補型鍺化硅 (SiGe) BiCom-3X 工藝制造，是一款超低功耗、單電源、2.6 V 至 5 V、三通道集成型視頻緩沖器，具有 4 V/V 的增益。該器件非常適合于將尺寸與功耗作為重要參數的電池供電型應用。總靜態電流僅為 3.5 mA（在 3 V 電壓下），而視頻部分在停用時的靜態電流最低可減小至 0.15 μA。

數據手冊：*附件：THS7320 具有4V增益的3通道ED濾波器視頻放大器技術手冊.pdf

THS7320 的視頻部分包括三個具有三階 Butterworth 特性的增強型分辨率 (ED) 濾波器通道。 .這些濾波器可用作數模轉換器 (DAC) 重構濾波器或模數轉換器 (ADC) 抗混疊濾波器。 另外，THS7320 還非常適合于過采樣系統，此類系統可產生標準分辨率 (SD) 信號，包括 CVBS、S 視頻、480i/576iY’P’BP’ R 、Y’U’V’ 和 R’G’B’。

THS7320 專為 DC 耦合輸入而設計。 為了減輕任意的 DAC/編碼器終端干擾，采用了超高 (2.4 M?) 的輸入阻抗。 內部電平移位在輸出端增加了 150 mV 補償，以消除飽和或限幅問題。 軌至軌輸出支持 DC 或 AC 耦合。

THS7320 采用一種超小型的 9 焊球晶圓芯片規模封裝 (WCSP)，這種封裝僅需占用超小的 0.92-mm ^2^ （典型值）印刷電路板 (PCB) 面積。

特性

• 超低的總靜態電流：
  3.5 mA（在 3 V 電壓下）
• 停用電源電流：0.15 μA
• 三階 Butterworth 低通濾波器：
  • –1 dB（在 17 MHz 頻率下）
  • –3 dB（在 20 MHz 頻率下）
  • 衰減：21 dB（在 43 MHz 頻率下）
  • 支持 Y’P’BP’R 480p/576p 或
    R’G’B’ 視頻
  • 支持過采樣系統生成 CVBS、S 視頻或
    Y’P’BP’R 480i/576i
• 具有 150-mV 輸出漂移的 DC 耦合輸入
• 內置增益：4 V/V (12 dB)
• 單電源操作：+2.6 V 至 +5 V
• 軌至軌輸出支持
  AC 或 DC 耦合
• 低差分增益/相位：0.1%/0.1°
• 輸出引腳支持 ±8-kV IEC ESD 保護
• 超小型的 WCSP 9 焊球封裝：
  • 纖巧的 PCB 面積：0.96 mm x 0.96 mm（典型值）
  • 超低的高度：0.5 mm（最大值）
  • 間距：0.3 mm

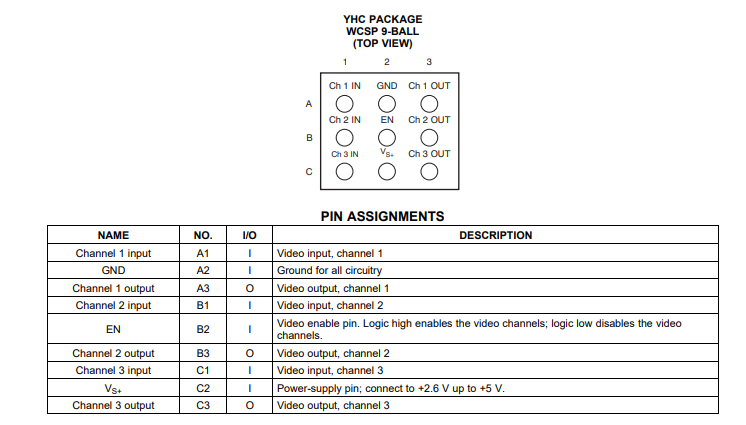

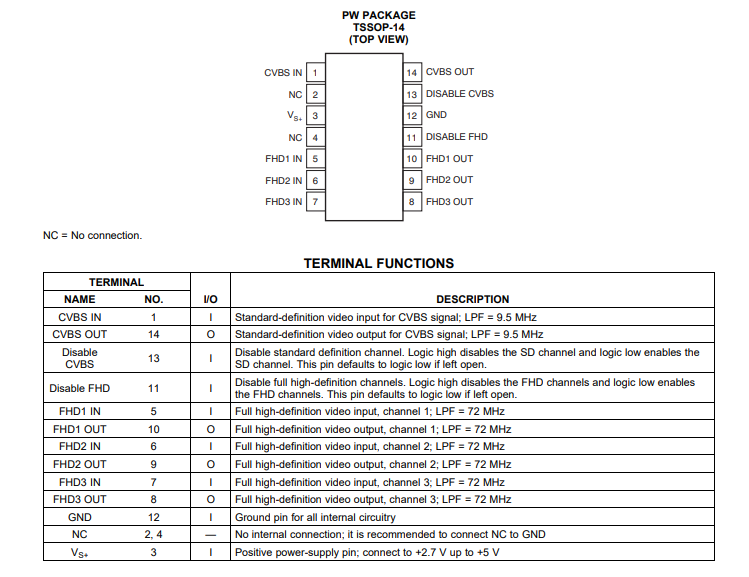

引腳功能和配置

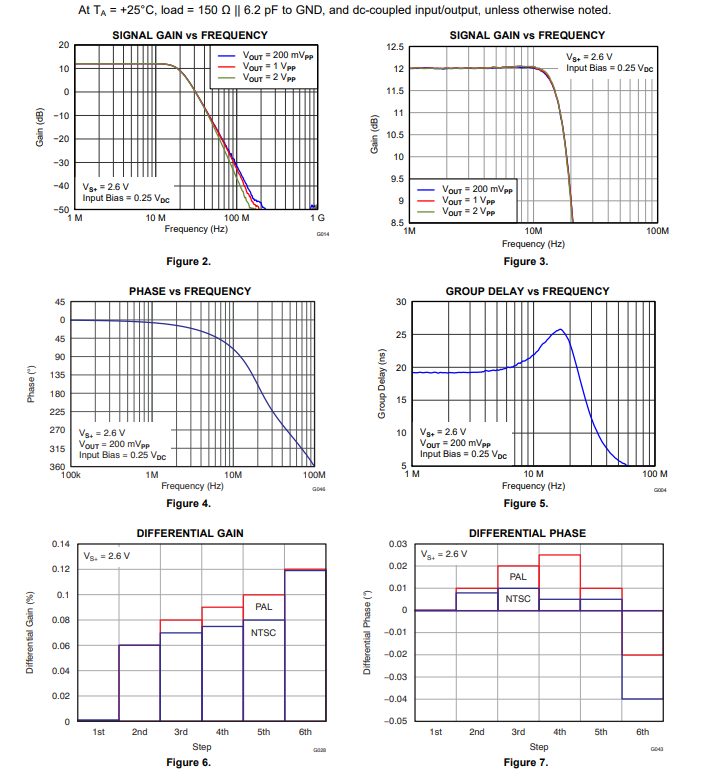

典型特性

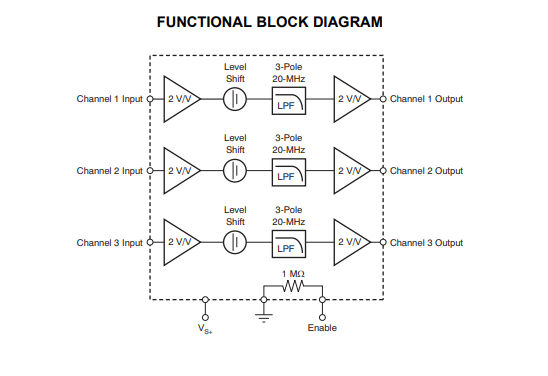

功能方框圖

應用
個人媒體播放器
數碼相機
蜂窩電話視頻輸出緩沖
