使用革命性的，硅-鍺(SiGe) BiCom3X 互補過程制造, THS7372是一款低功耗, 單電源, 2.7-V 至 5-V, 4 通道集成視頻緩沖器。 它包含一個SDTV 過濾器和3個固定全高清 (真高清) HDTV過濾器。 所有濾波器特有六階巴特沃斯（Butterworth）特性，可用作模數轉化器（DAC）重構過濾器或模數轉換器 (ADC) 圖形保真濾波器。

數據手冊：*附件：THS7372 具有1-SD和3全高清濾波器和6dB增益的4通道視頻放大器技術手冊.pdf

THS7372有靈活輸入耦合能力, 并能被設置用于ac或者dc耦合輸入。 300-mV輸出水平偏移允許具有0-V輸入的全同步動態輸出范圍。 AC-耦合模式包含一個透明同步頂端箝位電路以提供 CVBS, Y', 和 G'B'R' 信號。 可通過添加一個外部電阻到 V S+ 來很容易地實現對P' B /P'R的AC耦合偏壓。

THS7372是大范圍視頻緩沖應用的理想選擇。 它的具有6-dB增益的軌到軌輸出階段允許ac和dc線路驅動。 能驅動雙線路, 或者 75-? 負載， 允許作為視頻線路驅動器的最大靈活性 在 3.3 V 和 0.1 μA (關閉模式) 下的23.4-mA 總靜態電壓使它非常適合必須滿足功率敏感的系統。 能源之星 標準。

THS7372的封裝方式為TSSOP-14 無鉛和環保 (RoHS-符合)封裝方式。

特性

• 一個用于CVBS視頻的 SDTV 視頻放大器
• 3 個固定 全高清 1080p60 過濾器用于 Y’/P’ B /P’ R , G’B’R’, 或者計算機 RGB 輸出
• 六階低通濾波器：
  • SD 通道: 在 9.5 MHz下，–3 dB
  • 固定全高清通道: 在 72 MHz下，–3 dB
• 多用輸入變壓：
  • 具有 300-mV 輸出漂移的 DC 耦合輸入
  • 具有同步頂端箝位或偏壓的AC耦合電路
• 內置 6-dB 增益 (2 V/V)
• +2.7-V 至 +5-V 單電源操作
• 軌至軌輸出：
  • 自軌道 100 mV 之內的輸出擺幅: 允許AC或者DC輸出耦合
  • 支持驅動 2 個視頻線路/通道
• 低總靜態電流：在 3 V 電壓下 3.5 mA
• 停用電源電流功能：0.1 μA
• 低差分增益/相位：0.2%/0.35°
• RoHS-符合 TSSOP-14 封裝

引腳功能和配置

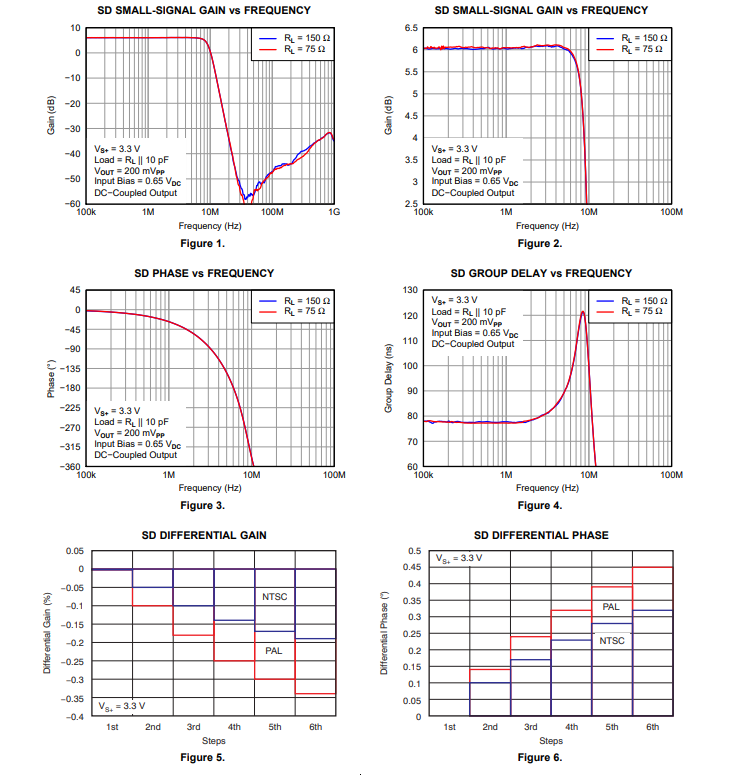

典型特性

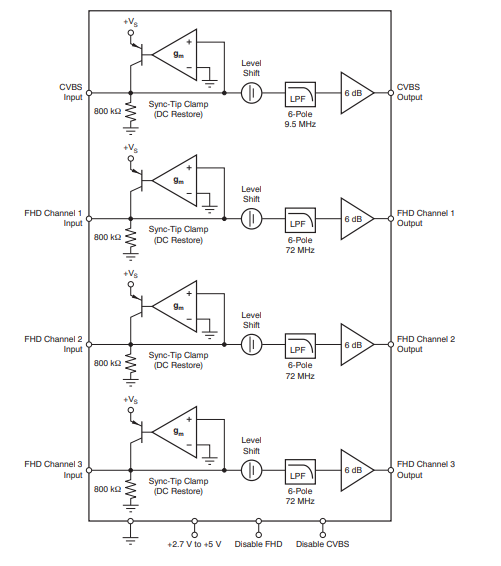

功能方框圖
