THS7375采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源、3V至5V四通道集成視頻緩沖器。它包含一個六階巴特沃斯濾波器（可以繞過），可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。9.5-MHz濾波器是SDTV視頻的完美選擇，包括復合（CVBS）、S-video、Y'U'V'、G'B'R'（R'G'B'）、Y'P'R 480i/576i和SCART系統。

數據手冊：*附件：THS7375 具有 15 階濾波器和 6dB 增益的 4通道 SDTV 視頻放大器技術手冊.pdf

作為THS7375靈活性的一部分，輸入可以配置為交流或直流耦合輸入。320 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于同步CVBS、Y'和G'B'R'信號的透明同步尖端箝位選項。通過在VS+上添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7375是所有視頻緩沖應用的完美選擇。其軌對軌輸出級具有5.6-V/V增益，可實現交流和直流線路驅動。這種架構使THS7375成為DaVinci?處理器的理想選擇。每個通道驅動兩條線路或75Ω負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1-μA禁用電流下的9.8mA總靜態電流使其成為USB供電、便攜式或其他電源敏感應用的絕佳選擇。

THS7375采用TSSOP-14封裝，符合無鉛和綠色（RoHS）標準。

特征
四個用于CVB的SDTV視頻放大器、。
S-Video，Y ' P ' eP ' R 480 i576 i，Y ' U ' V '，GB ' R '
（R ' G ' B '），或SCART
集成低通過濾器：
第六-0 rder 9.5-MHz（-3DB）Butterworth
--0.1-分貝帶寬（6 MHz）
8 MHz時-1-分貝通帶帶寬
27 MHz時-54-分貝衰減
多功能輸入偏置

• 直流。與320-V輸出漂移耦合
  AC。與同步尖端鉗耦合
• AC。加上允許的偏置
  內置5.6-v/ Gain（14.95分貝）
  +3.V至+5-V單電源操作
  軌到軌輸出：
  輸出擺動距離100 mA以內
  允許交流或直流輸出耦合的軌
• 支持每個通道行駛兩條線
  總靜態電流為3.3 V時，低9.8 mA
  低差分增益/相位：0.2%10.359
  無鉛綠色TSSOP.14封裝
  引腳功能和配置

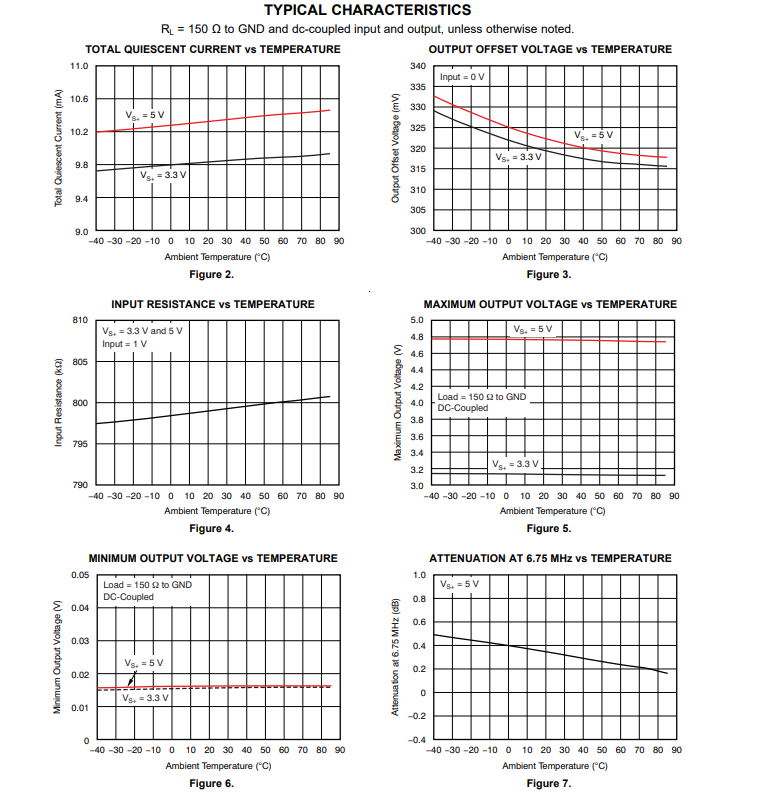

典型特性

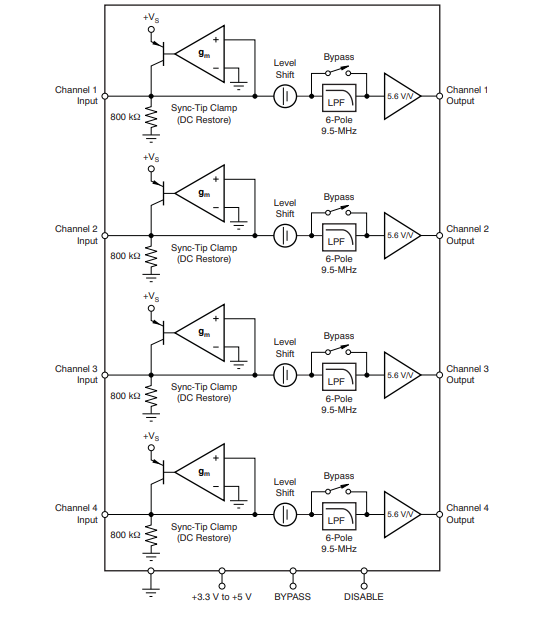

功能方框圖

應用
機頂盒輸出視頻緩沖
便攜式媒體播放器視頻緩沖
安全/監控系統
DaVinci/OMAP/DMxxx視頻緩沖
