THS7315采用革命性的互補硅鍺（SiGe）BiCom3工藝制造，是一款低功耗、單電源、3-V至5-V 3通道集成視頻緩沖器。它包含一個五階巴特沃斯濾波器，可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。8.5MHz濾波器是SDTV視頻的完美選擇，包括復合視頻基帶信號（CVBS）、S-video、Y'U'V'、G'B'R'和Y'P'R 480i/576i。

數據手冊：*附件：THS7315 具有 5 階濾波器和 5.2V V 增益的 3 通道 SDTV 視頻放大器技術手冊.pdf

THS7315輸入可以是交流或直流耦合。230 mV的輸出電平偏移允許在0 V輸入的輸出端實現全同步動態范圍。交流耦合模式包括一個透明的同步尖端箝位選項，用于CVBS、Y'和G'B'R'信號的底部電平同步。通過在VS+上添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7315是所有輸出緩沖應用的完美選擇。其具有5.2-V/V增益的軌對軌輸出級允許交流和直流線路驅動，使其成為DaVinci處理器的完美選擇。每個通道驅動兩條視頻線或75負載的能力，使視頻線驅動器具有最大的靈活性。3.3V時的15.6mA靜態電流也使其成為USB供電、便攜式或其他對電源敏感的視頻應用的絕佳選擇

THS7315采用小型SOIC-8封裝，無鉛，符合綠色要求。

特征
三個用于CVB的SDTy視頻放大器。
S-Video、Y ' P ' sP ' R 480 i/576 i、Y ' U ' V ' V '或GB ' B ' R '
（R ' G ' B '）
集成低通過濾器：
5 th-0 rder，8.5-MHz（-3DB）Butterworth

• -7 MHz時1分貝通帶帶寬
• 27 MHz時47分貝衰減
  多功能輸入偏置：
• 直流耦合230-我的輸出漂移
  AC耦合與同步尖端鉗
• 允許交流耦合和直流偏置
  內置5.2 V/增益（14.3 dB）
  +3 V至+5 V單電源供電
  軌到軌輸出：
  輸出擺幅在供電軌的100 mV范圍內，
  允許AC。或直流輸出耦合
  支持每個通道驅動兩條線路
  低總靜態電流：3.3 V時為15.6 mA
  0.2%/0.3°的低差異放大/相
  無鉛、綠色SOlC-8封裝

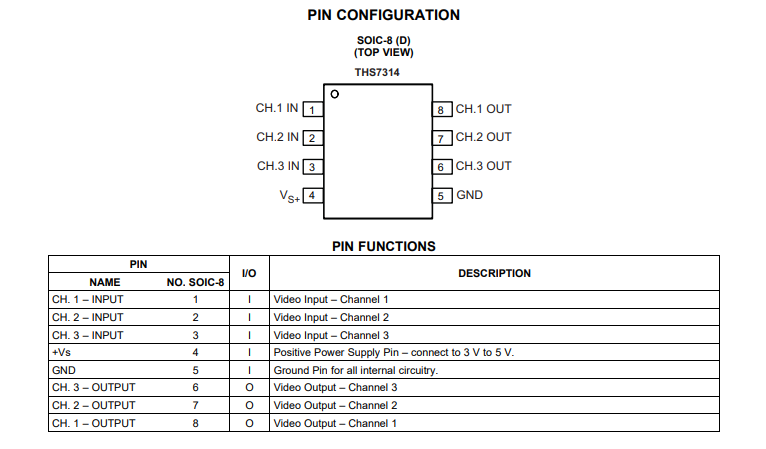

  引腳功能和配置

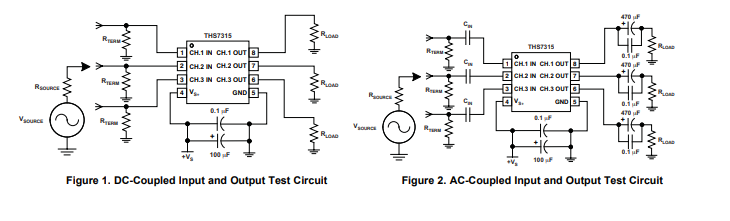

測試電路

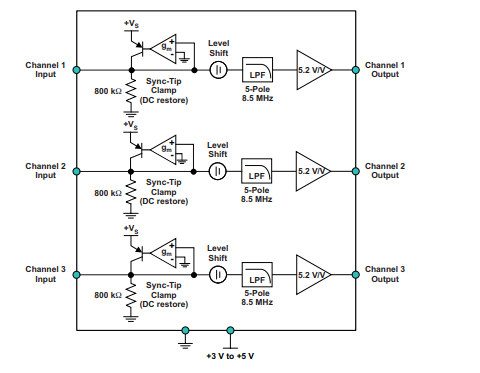

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DDVR輸出緩沖
USB/便攜式低功耗視頻緩沖
