THS7365采用革命性的互補硅鍺（SiGe）BiCom3X工藝制造，是一款低功耗、單電源、2.7V至5V、六通道集成視頻緩沖器。它包含三個標準清晰度（SDTV）和三個高清晰度（HDTV）濾波器通道。所有濾波器都具有可忽略的六階巴特沃斯濾波器特性，可用作數模轉換器（DAC）重建濾波器或模數轉換器（ADC）抗混疊濾波器。

數據手冊：*附件：THS7365 具有3-SD和3-HD 6階濾波器和6dB增益的6通道視頻放大器技術手冊.pdf

THS7365具有靈活的輸入耦合能力，可以配置為交流或直流耦合輸入。300 mV的輸出電平偏移允許在0-V輸入的輸出端實現全同步動態范圍。交流耦合模式包括用于同步復合視頻（CVBS）、Y'和R'G'B'信號的透明同步尖端鉗位。通過在VS+上添加外部電阻器，可以很容易地實現C'/P'B/P'R通道的交流耦合偏置。

THS7365是所有視頻緩沖應用的理想選擇。其具有6-dB增益的軌對軌輸出級允許交流和直流線路驅動。每個通道驅動兩條線路或75個負載的能力，使視頻線路驅動器具有最大的靈活性。3.3V和0.1μA（禁用模式）下的20.7mA總靜態電流使其成為電源敏感視頻應用的絕佳選擇。

THS7365采用無鉛綠色（符合RoHS標準）的TSSOP-20封裝。

特性

三個SDTV視頻放大器，用于CVBS、S-Video、Y'/P'B/P'R、480i/576i、Y'U'V'R'G'B'
三個HDTV視頻放大器，適用于Y'/P'B/P'R、720p、1080i/1080p30或G'B'R'（R'G'B'）
可忽略的六階低通濾波器：
SD信道：9.5MHz時為-3 dB
高清頻道：36 MHz時為-3 dB
多功能輸入偏置：
直流耦合300 mV輸出偏移
AC耦合同步尖端夾
帶偏置的交流耦合
內置6-dB增益（2V/V）
+2.7V至+5V單電源操作
軌對軌輸出：
輸出擺動在距離軌道100 mV以內：允許交流或直流輸出耦合
支持驅動兩條視頻線/通道
低總靜態電流：3.3V時為20.7mA
禁用電源電流功能：0.1μA
低差分增益/相位：0.2%/0.3°
符合RoHS標準的包裝：TSSOP-20

引腳功能和配置

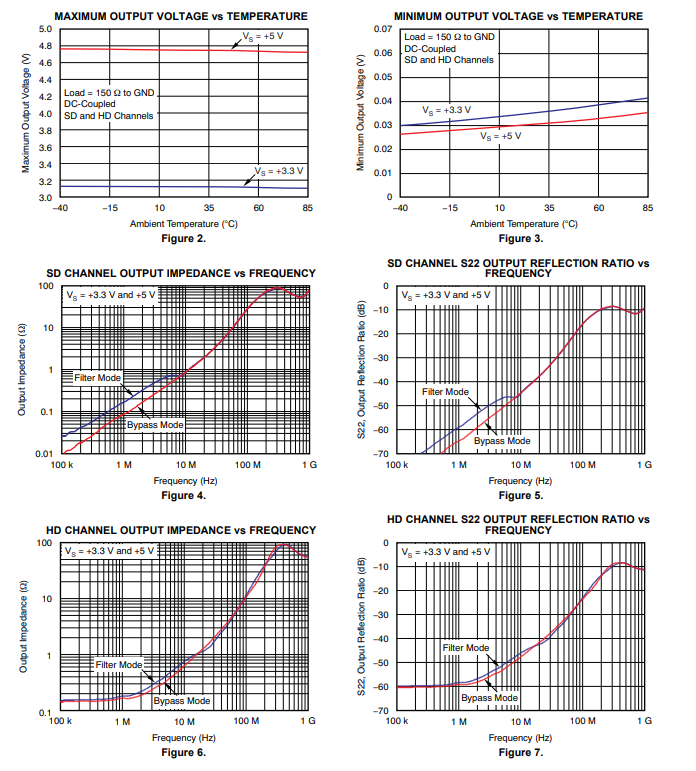

典型特性

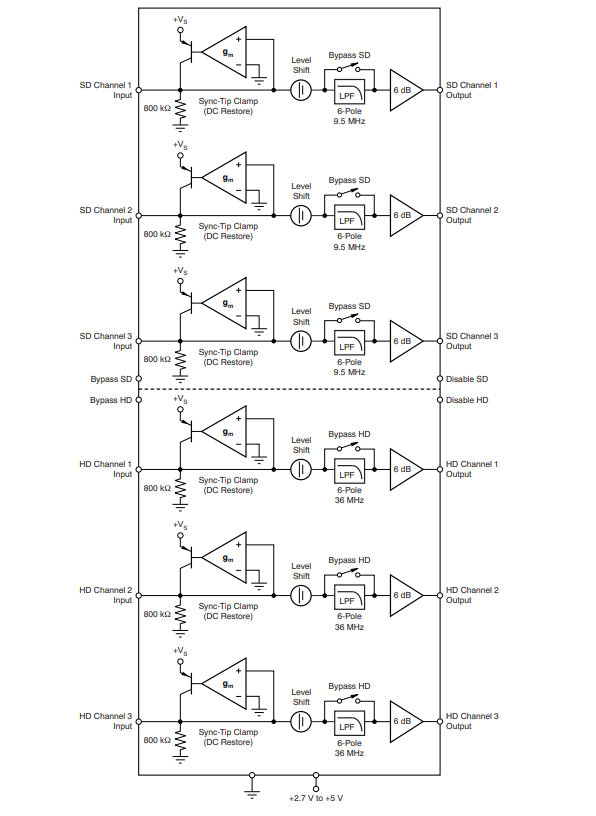

功能方框圖

應用
機頂盒輸出視頻緩沖
PVR/DVDR/BluRay?輸出緩沖
低功耗視頻緩沖
