LM74202-Q1 器件是一款緊湊、功能豐富的 40V 集成理想二極管，具有一整套保護功能。寬電源輸入范圍允許控制 12V 汽車電池驅動型應用。該器件可承受并保護負載免受高達 ±40 V 的正負電源電壓的影響。負載、電源和設備保護具有許多可編程功能，包括過流、浪涌電流控制、過壓和欠壓閾值。該器件的內部堅固保護控制塊以及 40 V 額定電壓簡化了 ISO 標準脈沖測試的系統設計。
*附件：lm74202-q1.pdf

關斷引腳提供外部控制，用于啟用和禁用內部 FET，并將器件置于低電流關斷模式。對于系統狀態監控和下游負載控制，該器件提供故障輸出和精確的電流監控輸出。MODE 引腳允許在三種限流故障響應 （斷路器、閉鎖和自動重試模式） 之間靈活地配置器件。設備監控 V （印度） 和 V （出） 在 V（IN） < （V（OUT）-10mV） 時提供反向電流阻斷。此功能可保護系統總線在輸出短路到電池故障期間免受過壓的影響，還有助于在電源故障和掉電情況下滿足電壓保持要求。

該器件采用 5 mm × 4.4 mm 16 引腳 HTSSOP 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C ≤ T 一個 ≤ +125°C
  • AEC-Q100-012 短路可靠性 A 級
  • HBM ESD 分類 2 級
  • CDM ESD 分類等級 C6
• 4.2V 至 40V 工作電壓，最大 42V
• 集成反向輸入極性保護，電壓低至 –40 V
• 集成背靠背 MOSFET，總 RON 為 150 mΩ
• 瞬態抗擾度高達 55 V
• 0.1A 至 2.23A 可調電流限制
  （1A 時精度為 ±5%）
• ISO7637 和 ISO16750-2 測試期間的負載保護
• 電池短路和對地短路保護
• 反向電流阻斷，防止輸出對電池短路
• IMON 電流指示器輸出（±8.5% 精度）
• 低靜態電流（工作時為 285 μA，關斷時為 16 μA）
• 可調 UVLO、OVP 截止、浪涌電流控制
• 可選限流故障響應選項（自動重試、閉鎖、CB 模式）
• 采用易于使用的 16 引腳 HTSSOP 封裝

參數

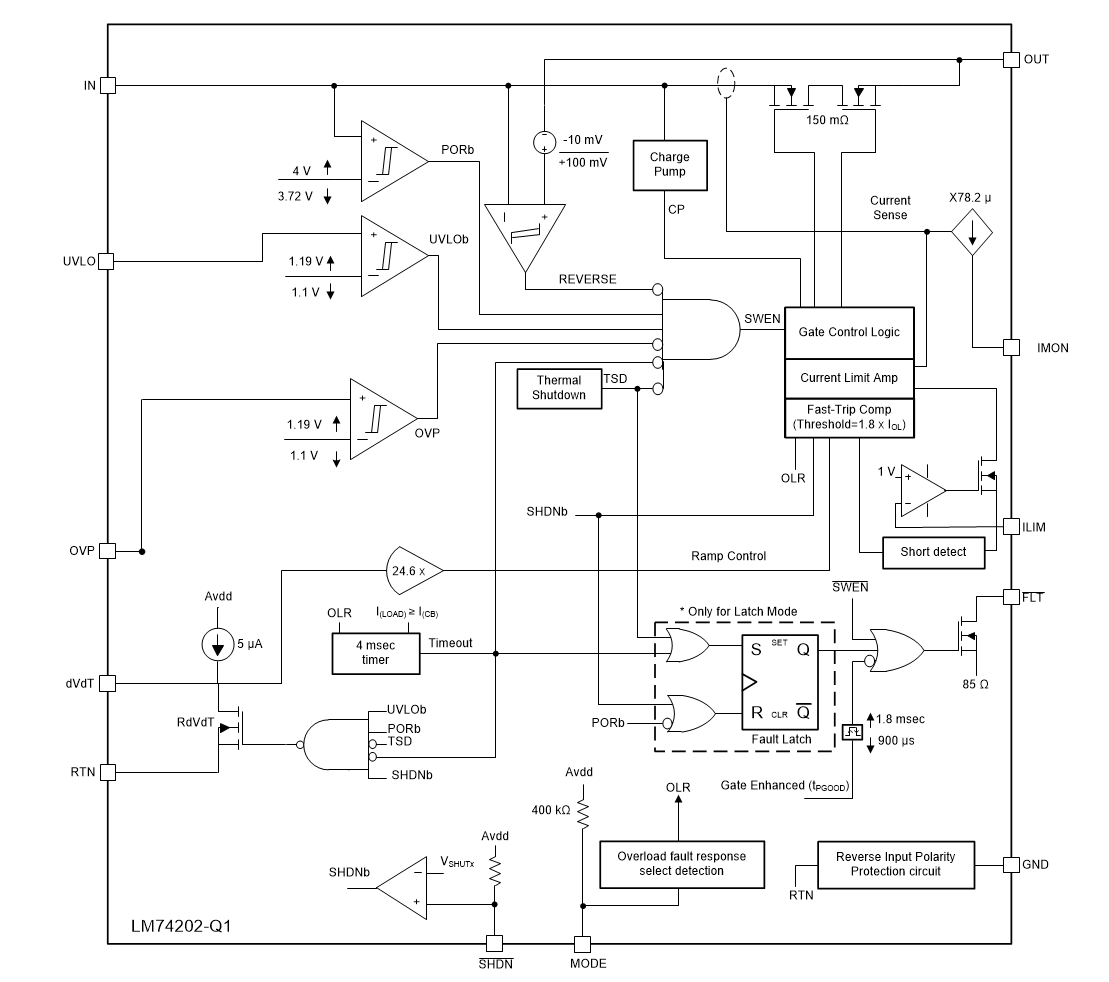

方框圖

1. 產品概述

• ?產品名稱?：LM74202-Q1
• ?類型?：40-V, 2.2-A 集成理想二極管，具有過壓和過流保護
• ?應用?：適用于汽車應用，如前置攝像頭、后置攝像頭、駕駛輔助ECU、車聯網控制單元等

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至125°C
• ?工作電壓?：4.2V至40V，最大42V
• ?反向輸入保護?：集成反向輸入極性保護，可承受-40V反向電壓
• ?瞬態承受能力?：高達55V的瞬態承受能力
• ?電流限制?：0.1A至2.23A可調電流限制，±5%精度（1A時）
• ?保護功能?：包括過壓保護、欠壓鎖定、短路保護、反向電流阻斷等
• ?電流監測?：IMON電流指示輸出，±8.5%精度
• ?低功耗?：工作狀態下285μA，關斷狀態下16μA
• ?故障響應模式?：可選電流限制故障響應模式（自動重試、鎖存關閉、電路斷路器模式）

3. 功能描述

• ? 欠壓鎖定（UVLO） ?：當UVLO引腳電壓低于設定閾值時，關閉內部FET并斷言FLT引腳
• ? 過壓保護（OVP） ?：當OVP引腳電壓超過設定閾值時，關閉內部FET并斷言FLT引腳
• ?反向電池保護?：集成反向輸入極性保護，無需額外二極管
• ?熱插拔和浪涌電流控制?：通過dVdT引腳控制輸出電壓上升斜率，限制浪涌電流
• ?過載和短路保護?：提供過載電流限制和短路保護功能，包括快速跳閘比較器
• ? 故障指示（FLT） ?：在故障條件下（如欠壓、過壓、過載、反向電流、熱關斷）斷言FLT引腳
• ?電流監測?：IMON引腳輸出與負載電流成比例的電流，可用于系統健康監測

4. 封裝信息

• ?封裝類型?：16引腳HTSSOP封裝
• ?封裝尺寸?：5.00mm × 4.40mm

5. 應用信息

• ?典型應用?：提供了12V、2A理想二極管負載保護電路示例，適用于汽車ECU
• ?設計步驟?：包括設置欠壓鎖定和過壓設定點、編程電流限制閾值、編程電流監測電阻、限制浪涌電流等

6. 布局指南

• ?旁路電容?：推薦在IN引腳和GND之間放置0.1μF或更高值的陶瓷旁路電容
• ?走線?：高電流承載路徑應盡可能短，并且尺寸應至少為滿載電流的兩倍
• ?保護器件?：保護器件（如TVS、二極管）應靠近受保護器件放置，并使用短走線以減少電感

7. 文檔和支持

• ?相關文檔?：提供了LM76202-Q1EVM用戶指南等相關文檔鏈接
• ?更新通知?：用戶可注冊接收文檔更新通知
• ?社區資源?：提供了TI E2E支持論壇鏈接，供工程師獲取快速、經驗證的設計幫助

8. 訂購信息

• 提供了可訂購部件號、狀態、封裝類型、引腳數、載帶、RoHS狀態、引腳鍍層/球材料、MSL等級、峰值回流溫度、工作溫度范圍等詳細信息。
