LM76202-Q1 器件是一款緊湊、功能豐富的 60V 集成理想二極管，具有一整套保護功能。寬電源輸入范圍允許控制 12V 和 24V 汽車電池驅動應用。該器件可承受并保護負載免受高達 ±60 V 的正負電源電壓的影響。負載、電源和設備保護具有許多可編程功能，包括過流、浪涌電流控制、過壓和欠壓閾值。該器件的內部堅固保護控制塊以及 60 V 額定電壓簡化了 ISO 標準脈沖測試的系統設計。
*附件：lm76202-q1.pdf

關斷引腳提供外部控制，用于啟用和禁用內部 FET，并將器件置于低電流關斷模式。對于系統狀態監控和下游負載控制，該器件提供故障輸出和精確的電流監控輸出。MODE 引腳允許在三種限流故障響應 （斷路器、閉鎖和自動重試模式） 之間靈活地配置器件。設備監控 V （印度） 和 V （出） 在 V（IN） < （V（OUT）-10mV） 時提供反向電流阻斷。此功能可保護系統總線在輸出短路到電池故障期間免受過壓的影響，還有助于在電源故障和掉電情況下滿足電壓保持要求。

該器件采用 5 mm × 4.4 mm 16 引腳 HTSSOP 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C ≤ T 一個 ≤ +125°C
  • AEC-Q100-012 短路可靠性 A 級
  • HBM ESD 分類 2 級
  • CDM ESD 分類等級 C6
• 4.2V 至 60V 工作電壓，最大 62V
• 低至 –60V 的集成反向輸入極性保護
• 集成背靠背 MOSFET，總 RON 為 150 mΩ
• 高達 65 V 的瞬態抗擾度
• 0.1A 至 2.23A 可調電流限制
  （1A 時精度為 ±5%）
• ISO7637 和 ISO16750-2 測試期間的負載保護
• 電池短路和對地短路保護
• 反向電流阻斷，防止輸出對電池短路
• IMON 電流指示器輸出（±8.5% 精度）
• 低靜態電流（工作時為 285 μA，關斷時為 16 μA）
• 可調 UVLO、OVP 截止、浪涌電流控制
• 工廠設置 38V 過壓鉗位選項
• 可選限流故障響應選項（自動重試、閉鎖、CB 模式）
• 采用易于使用的 16 引腳 HTSSOP 封裝

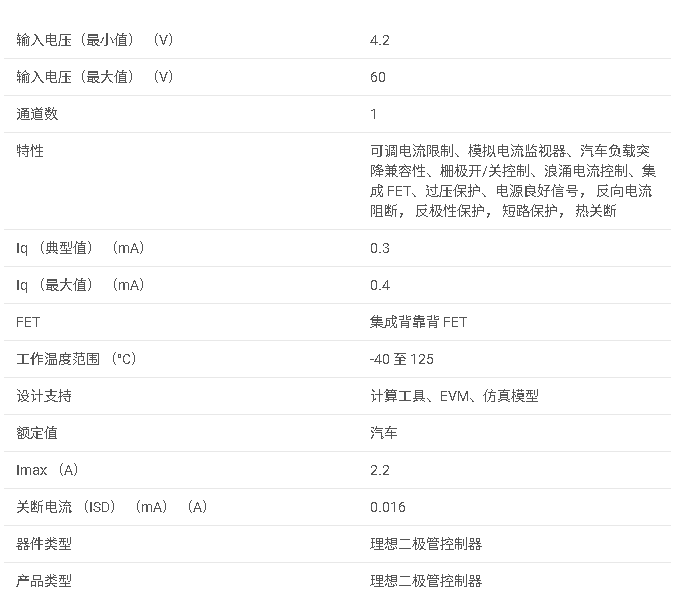

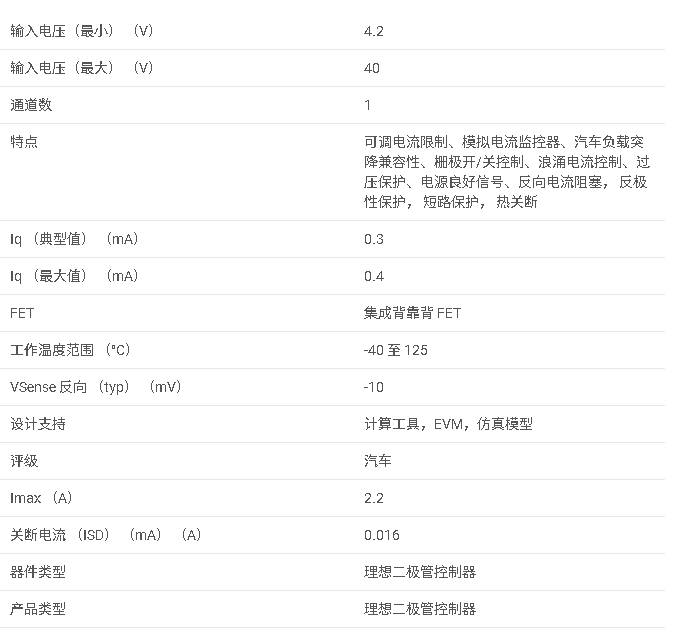

參數

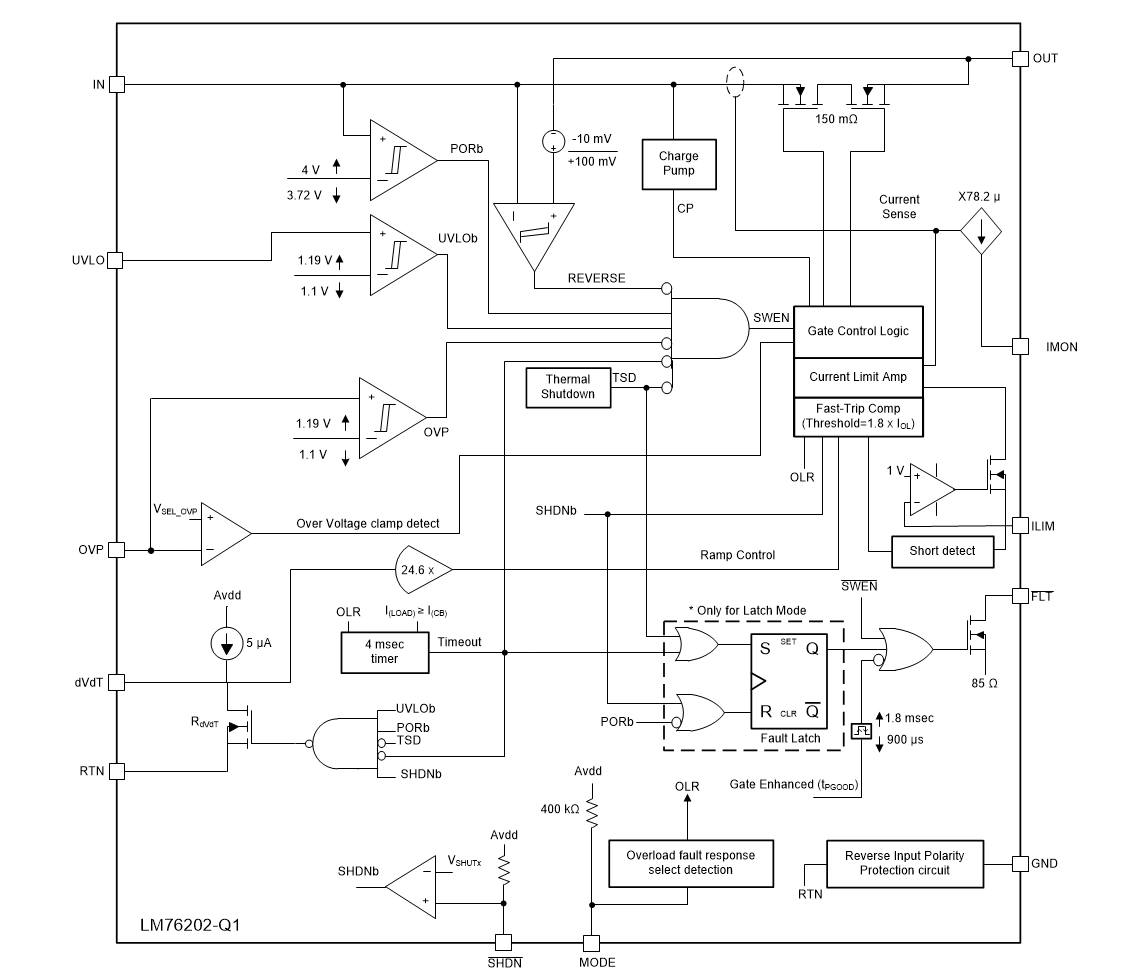

方框圖

1. 產品概述

• ?產品名稱?：LM76202-Q1
• ?類型?：60-V 集成理想二極管，具有過壓和過流保護
• ?應用領域?：汽車前攝像頭、后攝像頭、駕駛輔助ECU、車聯網控制單元、蜂窩模塊資產追蹤等
• ?主要特點?：AEC-Q100認證，寬輸入電壓范圍（4.2-V至60-V），集成反向輸入極性保護，瞬態免疫高達65V，可調電流限制，負載保護，反向電流阻斷，低靜態電流。

2. 功能特性

• ?反向輸入極性保護?：集成反向輸入保護，可承受高達-60V的反向電壓。
• ?過壓和過流保護?：具有可編程的過壓保護和過流保護，防止負載和設備損壞。
• ?熱關機?：內置熱關機功能，保護內部FET免受過熱損壞。
• ?電流監測?：IMON引腳提供與負載電流成比例的電流輸出，用于系統健康監測。
• ?故障響應模式?：可選擇電路斷路器模式、自動重試模式或鎖定關閉模式來響應過流故障。

3. 技術規格

• ?工作電壓范圍?：4.2V至60V
• ?最大連續電流?：2.23A（可調）
• ? RON（總） ?：150mΩ（背對背MOSFET）
• ?靜態電流?：285μA（工作狀態），16μA（關機狀態）
• ? 熱阻（RθJA） ?：38.6°C/W（HTSSOP封裝）

4. 應用與實現

• ?典型應用?：用于汽車ECU的負載保護，防止輸出短路到電池、輸出短路到地、反向電池等故障。
• ?設計步驟?：包括設置UVLO和OVP閾值、編程電流限制閾值、選擇電流監測電阻、限制啟動時的浪涌電流等。

5. 布局與封裝

• ?布局指南?：建議將旁路電容器放置在盡可能靠近IN引腳和GND的位置，以減小環路面積。高電流路徑應盡可能短，以減少寄生電阻和電感。
• ?封裝類型?：16引腳HTSSOP封裝，帶有裸露的熱焊盤，用于增強熱性能。

6. 文檔與支持

• ?相關文檔?：包括數據手冊、應用指南、工具和軟件等。
• ?支持資源?：TI提供E2E支持論壇和其他技術支持資源。

7. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當的預防措施，以防止ESD損壞。
• ?熱管理?：在高功率應用中，需注意設備的熱管理，以防止過熱導致性能下降或損壞。

8. 安全與合規

• ?安全信息?：用戶應負責選擇合適的TI產品，并確保其應用符合所有適用的安全標準和法規要求。
• ?責任聲明?：TI對其提供的技術數據、應用建議等不承擔任何明示或暗示的保證。

LM76202-Q1是一款功能強大的集成理想二極管，適用于需要高可靠性和保護功能的汽車電子設備。其寬輸入電壓范圍、可調電流限制、過壓和過流保護以及反向電流阻斷等功能，使其成為汽車應用中的理想選擇。
