概述
ADL5310是一款低成本、雙通道對數轉換器，可將寬動態范圍內的輸入電流轉換為線性dB輸出電壓。它針對光功率測定進行了優化，適合各種光學通信系統應用，包括激光控制電路、光學開關、衰減器、放大器以及一般系統監控。該器件與增強動態范圍(120 dB)的雙通道AD8305相當。ADL5310內置兩個獨立的信號通道，各有單獨可配置的傳遞函數常數（斜率和截距），內部偏置電路則由兩個通道共用，以改善功耗和通道匹配。兩個轉換器集成于一個緊湊的LFCSP封裝中，構成充分利用空間的高效解決方案，用于測量光學元件的增益或衰減。只需單電源供電，但也可選用雙電源供電，以提高靈活性。

ADL5310采用優化的跨導線性結構，利用雙極性晶體管的基極-發射極電壓與集電極電流之間的精確對數關系工作，并通過精密電流進行適當調整，以補償內在溫度相關性。輸入和基準電流引腳將3 nA至3 mA范圍（輸入與基準之間的±60 dB范圍）內的吸電流提供給VSUM電位所定義的固定電壓；VSUM電位在內部設置為500 mV，但也可以在外部接地，以便用于雙電源供電及其它要求電壓輸入的應用。
數據表：*附件：ADL5310 120 dB范圍(3 nA-3 mA)雙通道對數轉換器技術手冊.pdf

特性

• 針對光纖光電二極管接口進行了優化
• 60倍電流測量范圍
  法則一致性：0.3 dB（3 nA至3 mA）
• 單電源或雙電源供電：3 V至±5.5 V
• 標稱斜率：10 mV/dB（每10倍200 mV）
• 標稱截距：300 pA（由外部電阻設置）
  可選的斜率和截距調整功能
• 完全對數比功能
• 出色的溫度穩定性
• 對于給定電流水平，響應時間極短
• 24引腳小型芯片級封裝(LFCSP 4 mm × 4 mm)
• 低功耗：靜態電流小于10 mA

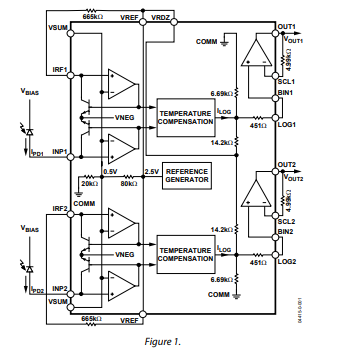

框圖

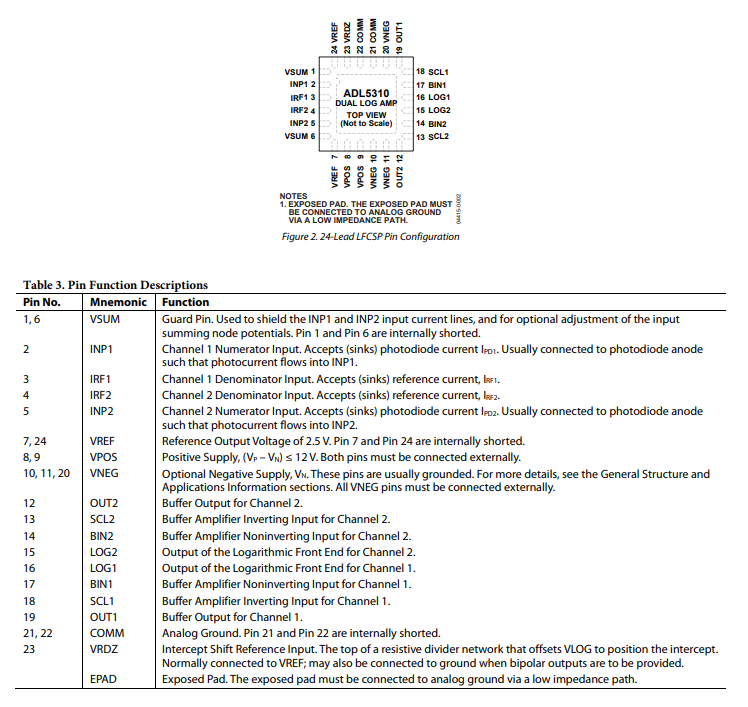

引腳配置描述

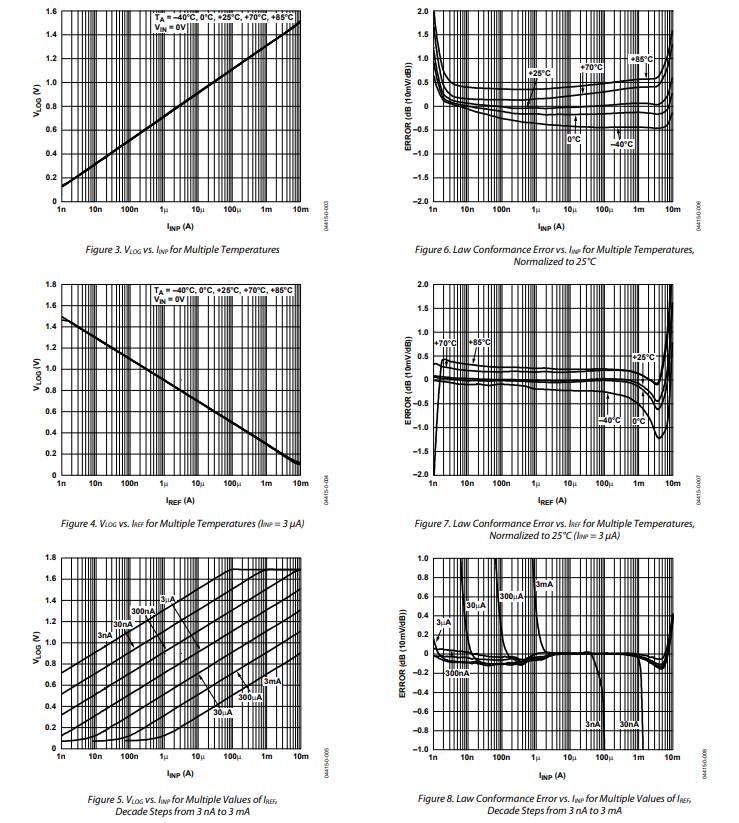

典型性能特征

相對功率與絕對功率測量

經過正確校準后，ADL530可提供兩個獨立通道，能夠精確進行絕對光功率測量。通常，需要測量光學網絡元件（如光放大器或可變衰減器）兩端的相對增益或吸光率。如果每個通道具有不同的對數斜率和截距，通過對各通道的輸出信號求差，即可輕松實現這一點。實際上，通道失配可能會在較寬的輸入電平范圍內產生顯著誤差。在許多情況下，這種誤差未得到補償。對信號進行后處理可用于校正各個通道的特性。根據測量的對數結果，通過簡單計算即可得出預期的輸入電平### 電壓，隨后在數字域中對兩個信號電平求差，以進行相對增益或吸光率測量。
一種更直接的模擬實現方式如圖37所示，其中使用了電流鏡。該電流鏡用于將PD2的光電流反向饋入ADL5310的通道2的陰極。這使得一個通道可用作光信號的絕對功率計，而另一個通道則用于直接計算兩個輸入信號的對數比。

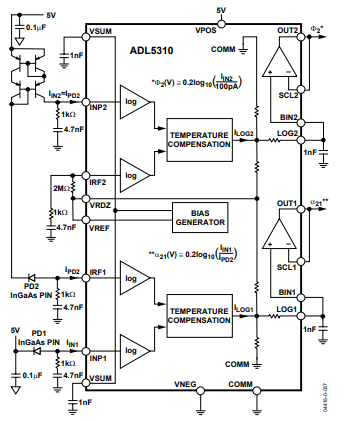

圖37展示了使用改進型威爾遜電流鏡進行絕對和相對功率測量的應用。

此處介紹的電流鏡是改進型威爾遜電流鏡。其他電流鏡實現方式也可行，不過改進型威爾遜電流鏡在整個溫度范圍內能提供相當穩定的性能。在設計電流鏡時，需使用匹配的晶體管，以盡量減少溫度梯度和β失配的影響。
