TPS25982 系列 eFuse 是一款采用小型封裝的高度集成的電路保護和電源管理解決方案。這些器件可在較寬的輸入電壓范圍內工作。單個部件可滿足需要最小 I*R 壓降的低壓系統以及需要低功耗的更高電壓、高電流系統的需求。它們是防止過載、短路、電壓浪涌和過大浪涌電流的可靠防御措施。

過壓事件受內部截止電路的限制，可通過多個器件選項來選擇過壓閾值。
*附件：tps25982.pdf

存在多個設備選項，可在對過流條件的響應、斷路器或有源電流限制器之間進行選擇。過流限制和快速跳閘 （短路） 閾值可通過單個外部電阻器進行設置。這些設備通過區分瞬態事件和實際故障來智能地管理過流響應，從而使系統在線路和負載瞬變期間不間斷地運行，而不會影響故障保護的穩健性。該器件可配置為保持閉鎖狀態或在故障關斷后自動重試。自動重試次數和重試延遲可通過電容器進行配置。這使得遠程系統能夠自動從臨時故障中恢復，同時確保電源不會因持續故障而無限期地承受壓力。

TPS25982 器件采用小型 4 mm × 4 mm QFN 封裝。這些器件的額定工作溫度范圍為 –40°C 至 125°C。

特性

• 寬輸入電壓范圍：2.7 V 至 24 V
  • 30V 絕對最大值
• 低導通電阻： R 上 = 2.7mΩ（典型值）
• 可調電流限制閾值
  • 范圍：2 A 至 15 A
  • 精度：± 8%（I 的典型值） 林 > 5 A）
• 斷路器和限流器選項
• 可調過流消隱定時器
  • 處理負載瞬變而不跳閘
• 精確的電流監視器輸出
  • ± 1.5%（I 在 25 °C 下的典型值 外 > 3 A）
• 用戶可配置的故障響應
  • 閉鎖或自動重試
  • 重試次數（有限或無限期）
  • 重試之間的延遲
• 強大的短路保護
  • 快速跳閘響應時間 < 400 ns（典型值）
  • 針對 100 萬次 power-into-short 事件進行了測試
  • 不受線路瞬變的影響 - 無誤跳閘
• 可調輸出轉換速率 （dVdt） 控制
• 可調欠壓鎖定
• 過壓鎖定（固定 3.7V、7.6V、16.9V 和無 OVLO 選項）
• 集成過熱保護
• 電源良好指示
• 可調負載檢測和握手計時器
• UL 2367 認可
  • 文件編號E339631
  • R 伊利姆 ≥ 182 Ω
• IEC 62368 CB 認證
• 小尺寸：4mm × 4mm QFN 封裝

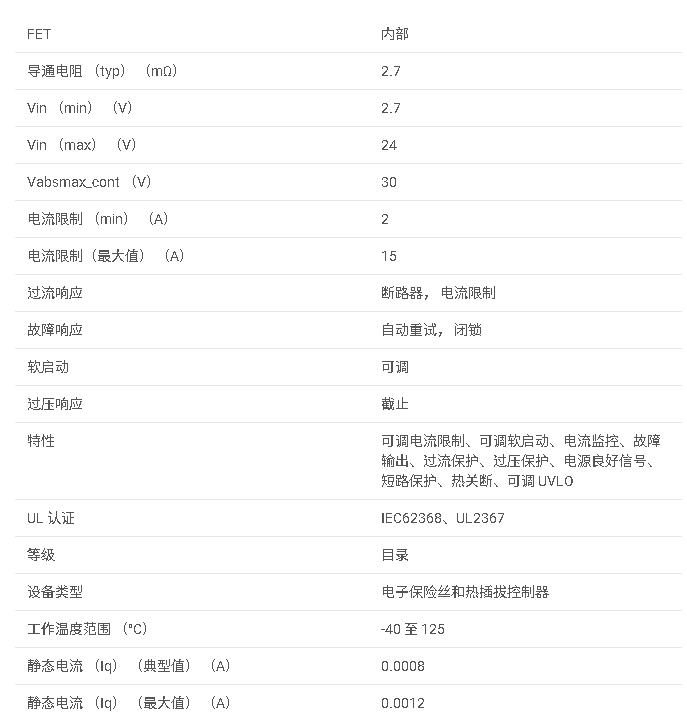

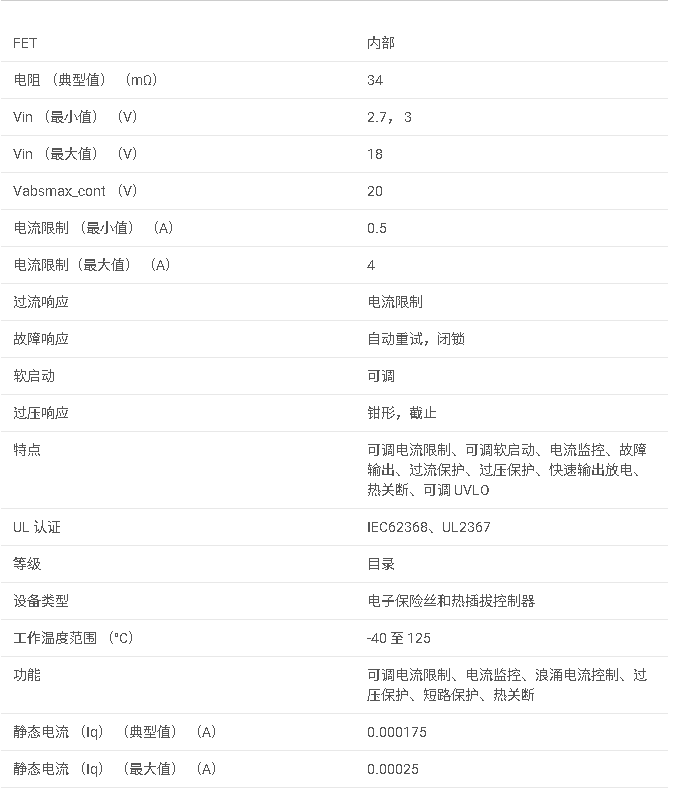

參數

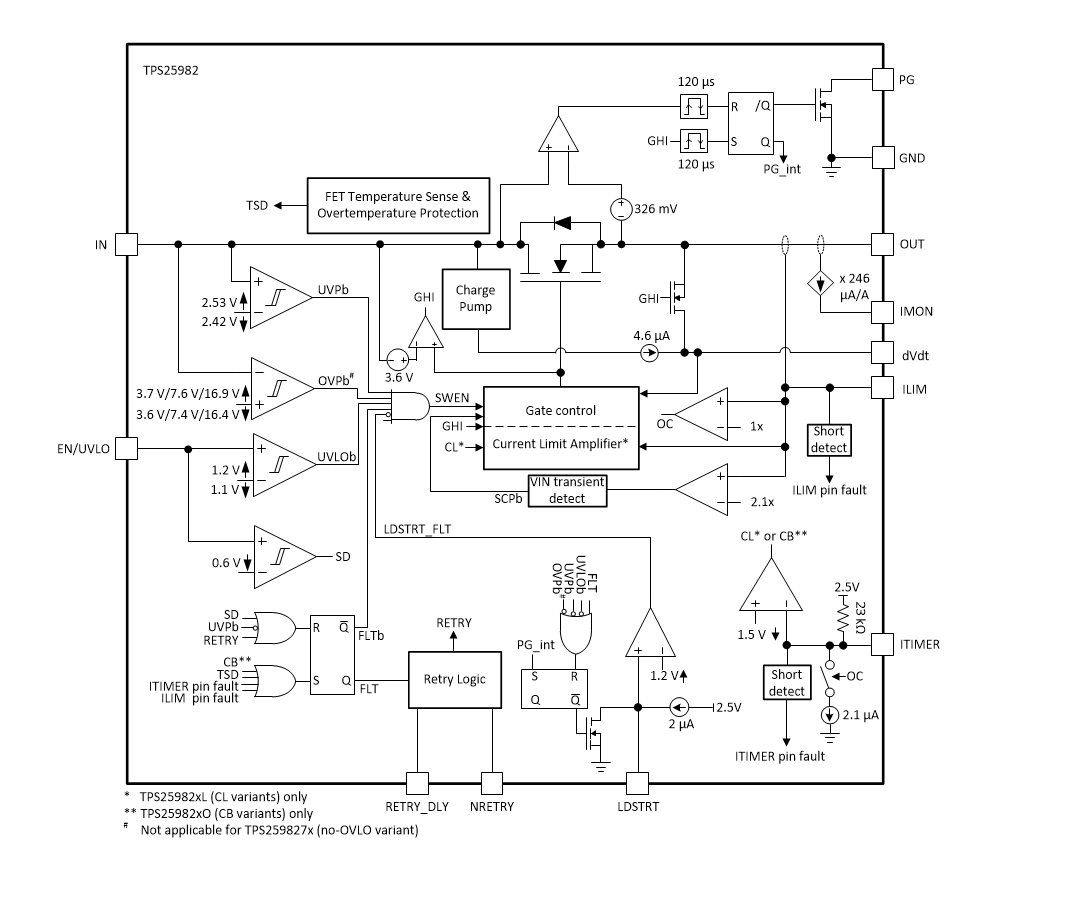

方框圖

1. 產品概述

• ?產品名稱?：TPS25982
• ?類型?：智能電子保險絲（eFuse）
• ?特點?：寬輸入電壓范圍（2.7V至24V），低導通電阻（2.7mΩ），集成熱插拔保護，高精度負載電流監測（±1.5%），可調瞬態故障管理。

2. 功能特性

• ?輸入電壓保護?：
  • ? 欠壓鎖定（UVLO） ?：可調欠壓保護閾值，防止輸入電壓過低損壞下游負載。
  • ? 過壓鎖定（OVLO） ?：固定過壓保護閾值選項（3.7V、7.6V、16.9V），或無OVLO選項，保護負載免受過高輸入電壓影響。
• ?過流與短路保護?：
  • ?可調電流限制?：通過外部電阻設置電流限制閾值，范圍2A至15A。
  • ?電路斷路器模式?：輸出過流時，在設定的延遲后關閉輸出。
  • ?主動電流限制模式?：過流時主動調節輸出電流至限制值。
  • ?快速短路保護?：短路時快速關閉輸出，防止損壞。
• ?熱保護?：內置過熱保護，防止內部FET溫度過高導致?lián)p壞。
• ?負載電流監測?：IMON引腳提供與負載電流成比例的電流輸出，用于系統健康監測。
• ?故障響應?：可選擇鎖定關閉或自動重試模式，自動重試次數和延遲時間可調。
• ?其他功能?：
  • ? 電源良好指示（PG） ?：輸出穩定后斷言PG信號。
  • ? 負載檢測/握手（LDSTRT） ?：通過LDSTRT引腳實現負載存在性檢測。
  • ? 輸出斜率控制（dVdt） ?：通過外部電容設置輸出電壓上升斜率，限制啟動時的浪涌電流。

3. 技術規格

• ?輸入電壓范圍?：2.7V至24V
• ?最大連續開關電流?：15A
• ? 導通電阻（RON） ?：典型值2.7mΩ，最大值4.5mΩ（跨越溫度范圍）
• ?電流監測精度?：±1.5%（25°C時，IOUT > 3A）
• ?封裝?：4mm × 4mm QFN包裝

4. 應用領域

• ?熱插拔保護?：服務器待機電源、PCIe擴展卡、風扇模塊等。
• ?工業控制?：數字TV、工業PC等需要高可靠性電源管理的場合。

5. 設計與實現

• ?設計步驟?：包括選擇設備型號、設置電流限制閾值、配置故障響應模式、選擇支持組件等。
• ?設計工具?：提供TPS25982xx設計計算器，簡化設計過程。

6. 布局與封裝

• ?布局指南?：強調熱管理，建議將裸露熱焊盤連接到盡可能大的銅區域，使用熱過孔。高電流路徑應盡可能短且寬，以減少寄生電阻和電感。
• ?封裝詳情?：提供QFN封裝的詳細尺寸和焊盤布局信息。

7. 文檔與支持

• ?相關文檔?：包括數據手冊、應用指南、設計計算器等。
• ?社區資源?：提供TI E2E支持論壇鏈接，方便用戶獲取技術支持和交流經驗。

8. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當?shù)念A(yù)防措施，防止ESD損壞。
• ?熱管理?：在高功率應用中，需特別注意設備的熱管理，以防止過熱導致性能下降或損壞。

TPS25982是一款功能強大的智能電子保險絲，適用于需要高可靠性電源管理和保護的場合。其集成的多重保護功能、可調故障響應模式以及高精度負載電流監測功能，使其成為熱插拔保護和工業控制應用的理想選擇。
