引言

在 “雙碳” 目標與綠色港口建設的浪潮下，岸電技術成為港口減排的核心利器。然而，潮濕鹽霧侵蝕、設備老化等問題，正讓碼頭岸電系統面臨漏電短路、設備損毀等安全隱患。據統計，超 60% 的港口電氣事故由絕緣故障引發，傳統人工巡檢模式已難以滿足現代化港口的安全需求。

碼頭環境復雜，岸電系統長期處于潮濕、鹽霧等惡劣條件下，容易導致電氣設備絕緣性能下降，引發漏電、短路等安全事故。這些事故不僅會危及人員生命安全，還會造成設備損壞和港口運營中斷。據相關統計，因絕緣故障導致的碼頭電氣事故占比較高，因此，為了保障碼頭作業人員的安全以及設備的正常運行，迫切需要可靠的絕緣監測系統來實時監測岸電系統的絕緣狀態。

解決方案

Acrel-3000 絕緣監測系統采用間隔設備層、通訊網絡層、站控管理層的分層分布式結構，可以對高低壓開關柜、樓層配電箱、末端動力柜、碼頭岸電箱等中安裝的微機綜合保護裝置、多功能儀表、智能裝置等的各種電力運行參數進行采集，實現各回路及設備實時在線監測、故障報警、遠程遙控、用能統計、能效分析等功能。

系統具有穩定可靠、訪問方便、界面友好等特點，適用于船舶、海上系統、碼頭岸電、冶金采礦、鋼鐵石油、化工制藥、醫院學校等各行業全面電氣參數監測和管理。

系統功能介紹

系統具有軟件管理的功能，包含登錄管理，用戶管理，權限管理，用戶配置等功能。

登錄管理

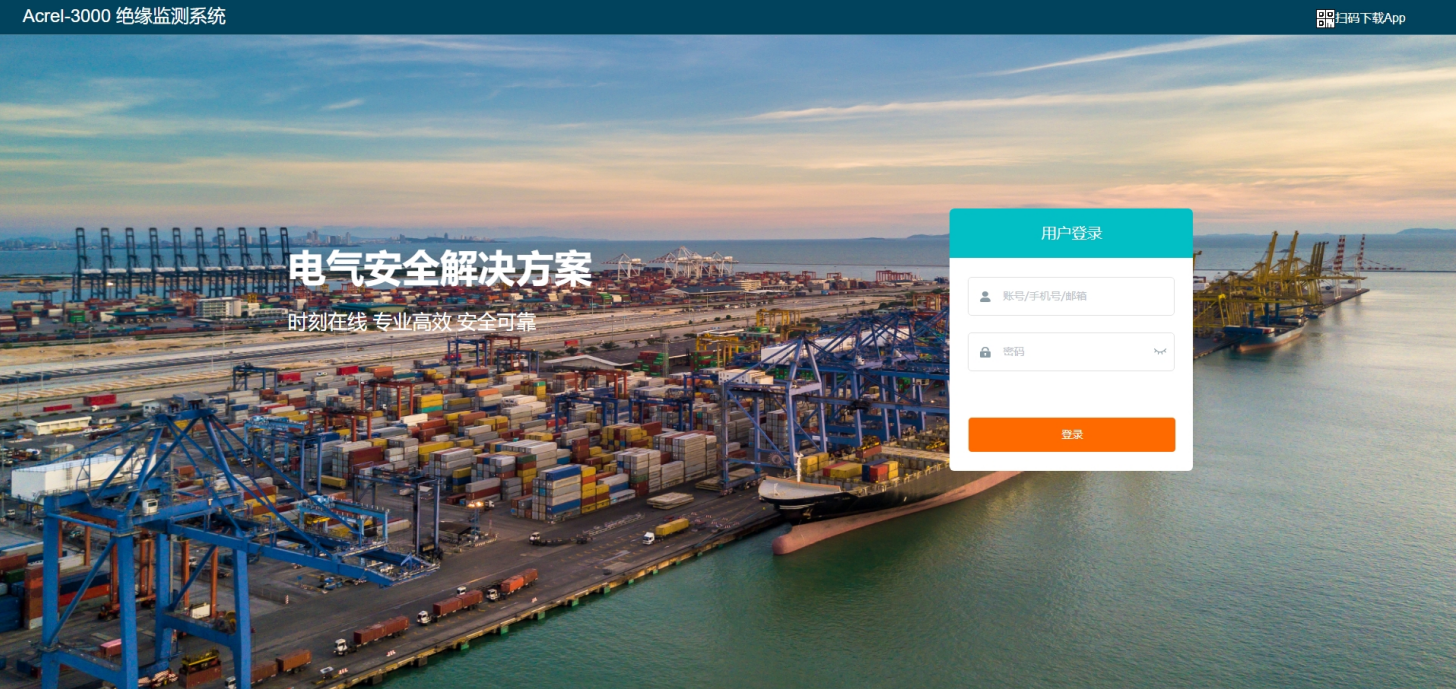

瀏覽器輸入系統網址，打開系統登錄界面、輸入用戶名和密碼，進行驗證，防止未授權人員瀏覽有關信息。系統網址、用戶名和密碼聯系工作人員獲取。用戶選配手機APP功能時，支持掃碼下載。系統登錄界面如下圖所示：

用戶管理

用戶管理可以增加，刪除用戶，并且配置不同權限?？梢栽O置、修改、重置用戶密碼。用戶管理只有管理員才可以操作。

權限管理

為了系統安全、可靠運行，將用戶分為管理員、維護員和操作員三類。對不同類別的工作人員賦予不同的操作權限。根據使用者的權限，提供不同的功能子集。

用戶配置

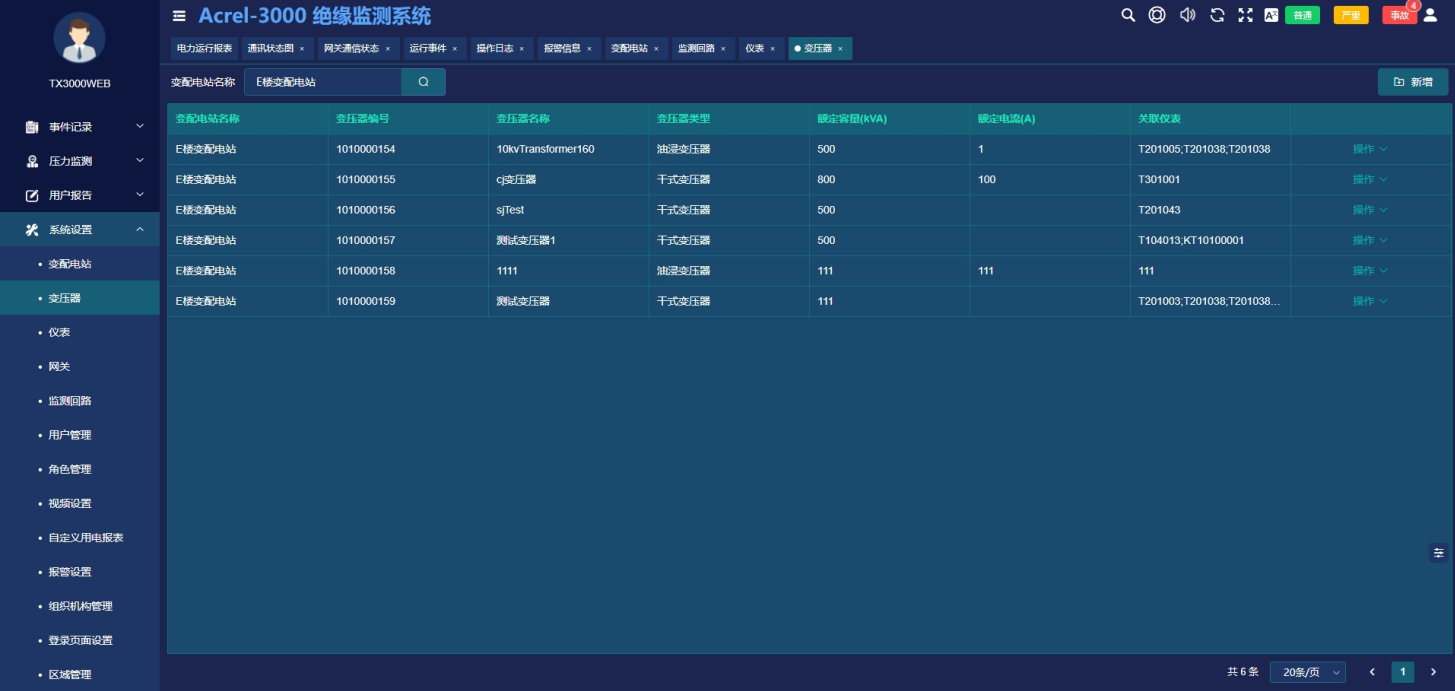

系統可以對各變電所、變壓器、所有儀表和網關、監測回路進行設置，也可以進行系統界面外觀配置、攝像機添加、用戶定制報表制作，包括增加、修改、刪除等操作。

系統界面友好，用戶可以配置參數，繪制顯示界面，可以展示項目概況，通訊狀態，環境參數，配電結構，可以繪制配電系統一次圖的方式直觀顯示各個回路的運行數據，實時監測配電系統對地的絕緣電阻，當系統出現報警事件時，提醒現場工作人員進行故障排查。

項目概況

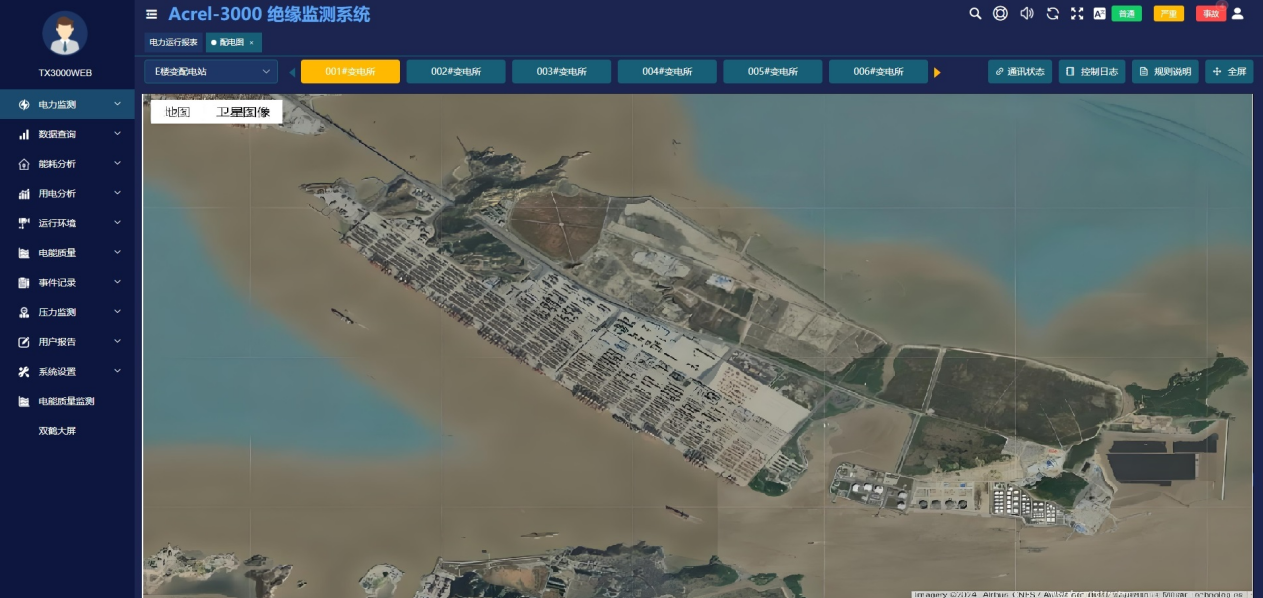

系統可以繪制用戶界面，用戶可以根據具體項目在系統界面展示項目概況，包括項目的地理位置分布，項目的具體信息，系統涵蓋的范圍等，如下圖所示：

通訊狀態

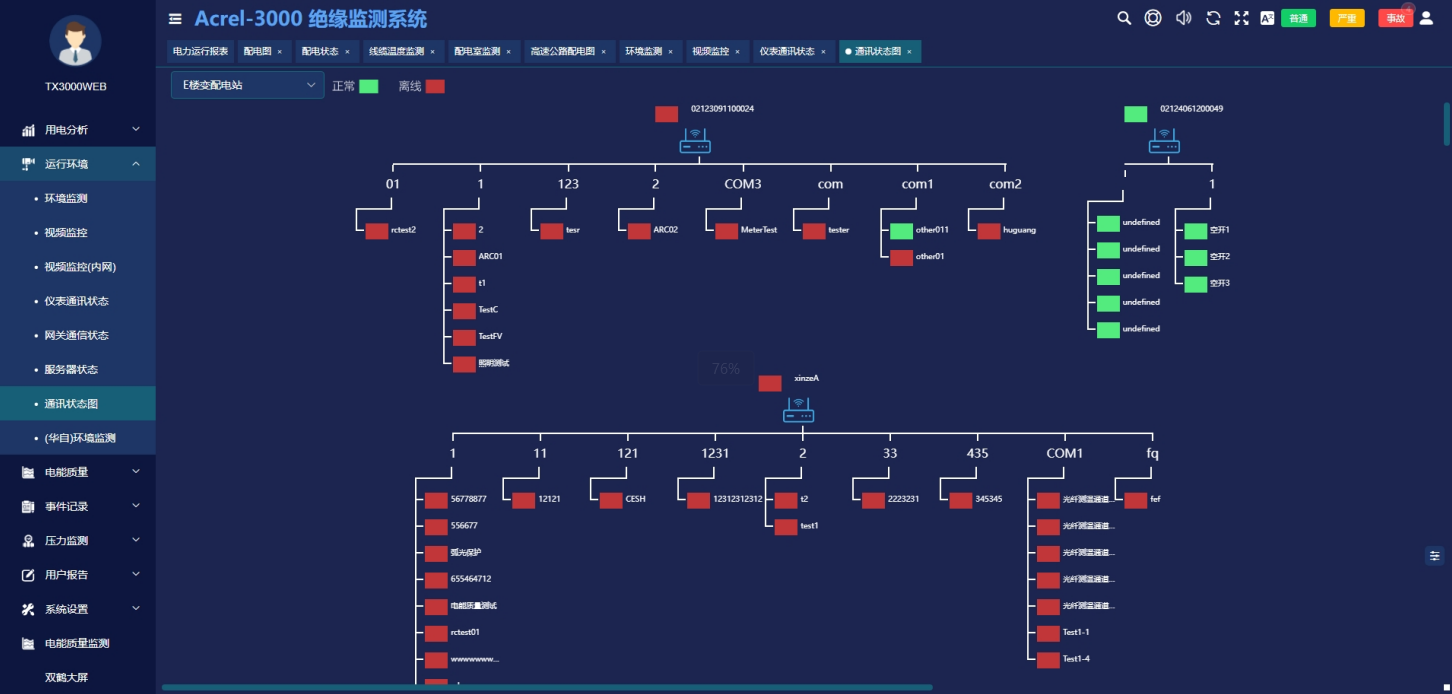

系統可以查詢接入的各個網關和所有智能設備的通訊狀態，包括網關所屬變電所、名稱、型號、是否在線等信息，以及儀表所屬網關、串口、地址、名稱、通訊狀態、離線時間、最后采集時間、累計中斷時間等內容。

環境監測

系統支持接入水浸、門禁、煙感、溫濕度、噪聲及視頻等變配電室環境參數。

配電系統

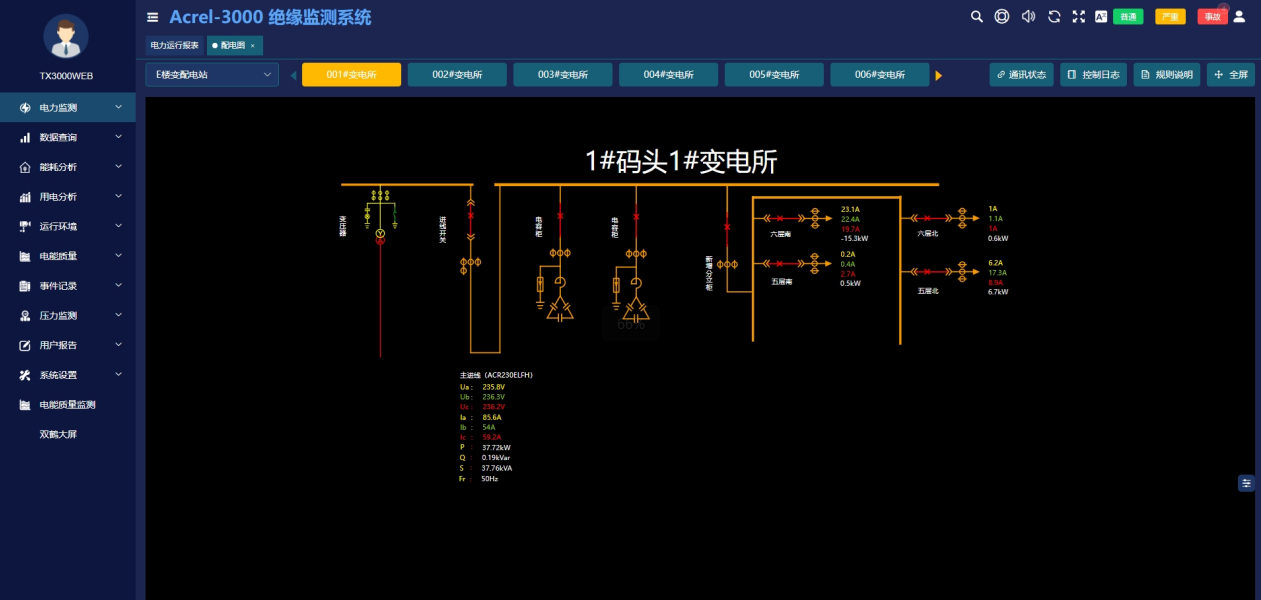

系統擁有良好的人機界面，可以根據項目情況配置變電所以及繪制配電系統圖，直觀顯示配電結構，包括供配電系統的供電，變電、配電、用電的所有環節，可以顯示各個回路具體監測數據，包括電壓、電流、功率等，可以顯示整個配電系統對地的絕緣電阻以及報警信息。

數據查詢

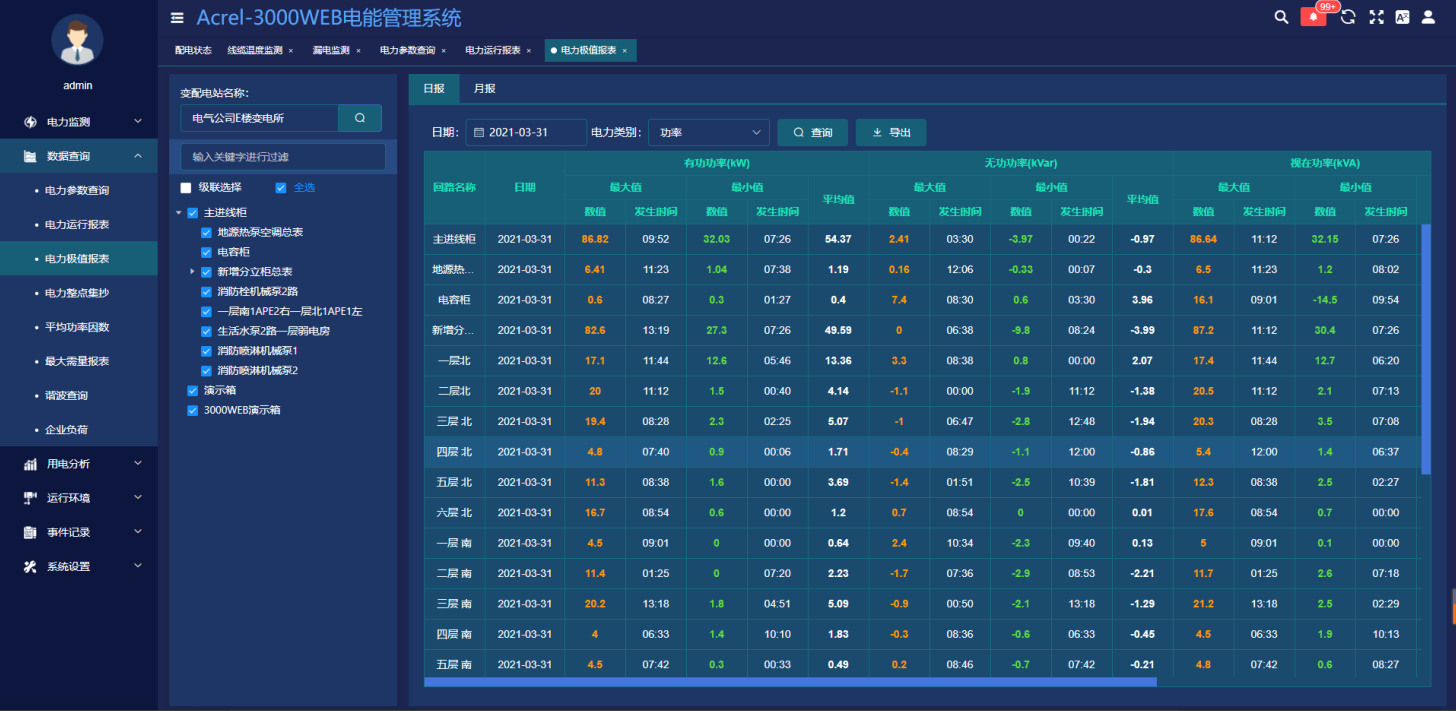

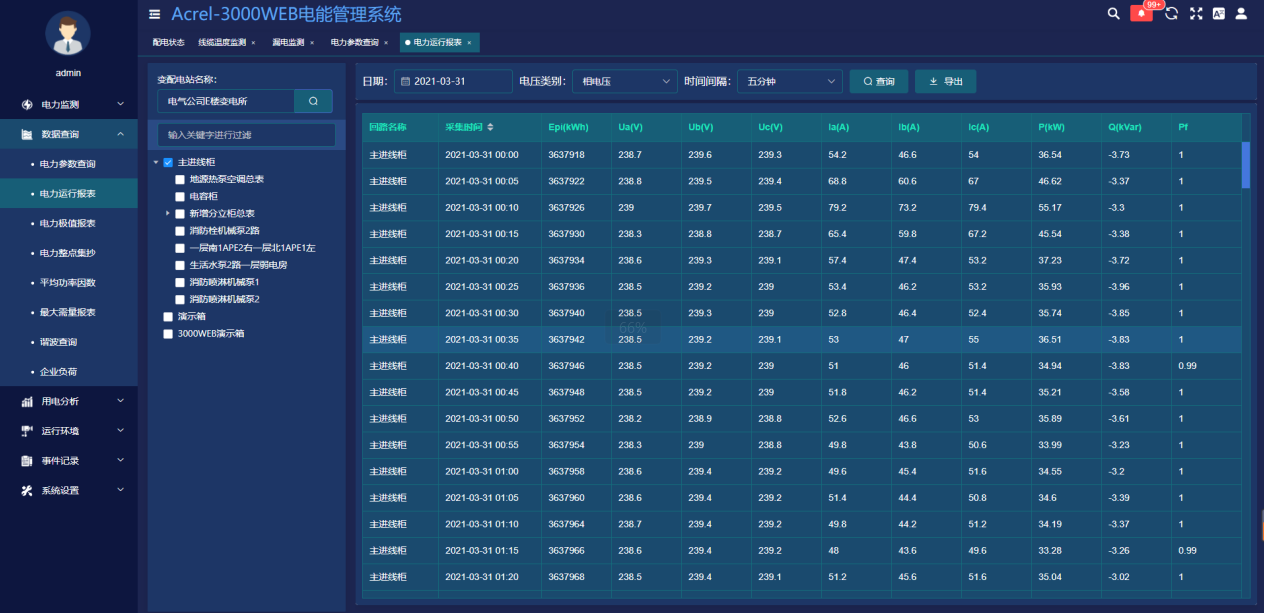

系統可以根據時間設置，查詢指定回路的相關參數，如電流、電壓、頻率、有功功率等，并且統計最大、最小、平均值，支持導出圖形和表格，并且支持顯示極值和發生時間。

如果參數定義了曲線屬性，系統支持曲線查詢，顯示設置時間段的曲線圖。

對于電流、溫度、有功電能等數據，系統支持報表查詢，常規報表如日報表，月報表，年報表，也可以自定義報表，顯示該參數的統計或計算結果。

分級報警

實時報警按嚴重、緊急、一般等級別分別刷新、顯示、統計，支持按站所、時段、設備名稱、事件類型、報警類型等組合篩選方式，支持用戶事件確認。

操作日志

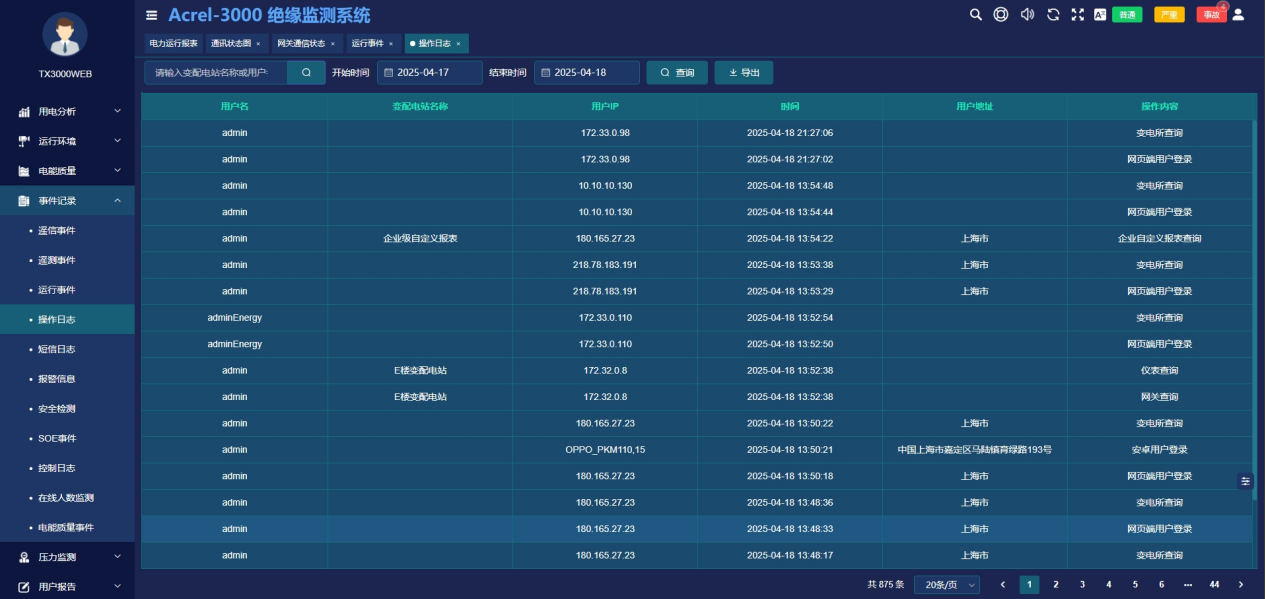

操作日志統計各用戶的各種操作事件，包含用戶名，變電所名稱，用戶IP，日志時間，用戶地址和操作內容等信息。

運行日志

系統運行日志顯示平臺儀表、網關離線報警、恢復通信等事件，支持按照站所、時段、回路或設備名稱、事件類型等組合篩選方式查看。

移動APP功能

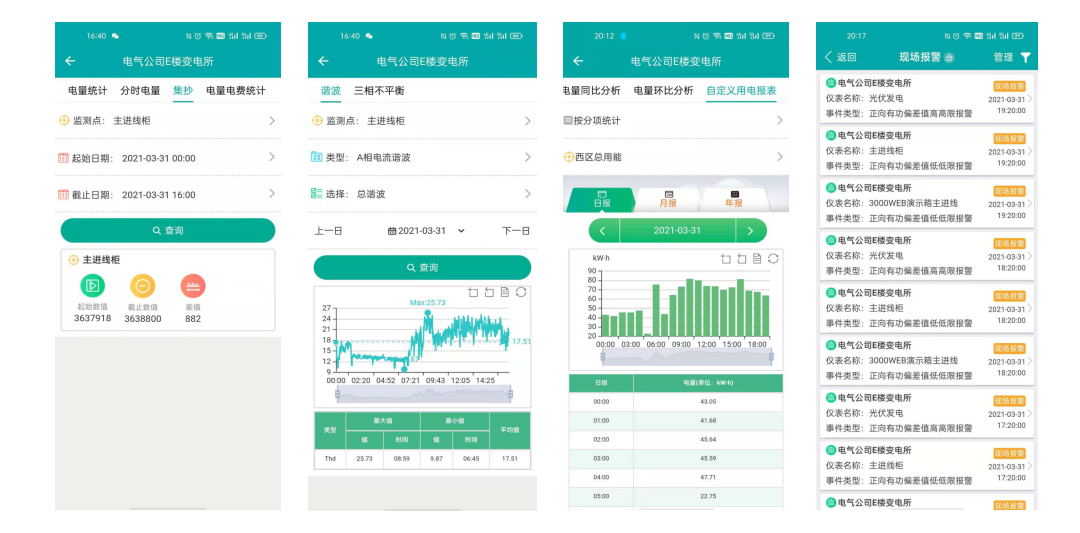

Acrel3000 絕緣監測系統支持移動APP，系統聯網狀態下，手機或者平板可以通過APP進行訪問，可以顯示配電系統，曲線，報表，事件記錄等

碼頭岸電絕緣監測系統以實時感知、智能預警、精準分析的技術優勢，構建起港口用電安全的數字化防線，為船舶靠港期間的電力供應提供了可靠保障。在實踐應用中，系統成功將絕緣故障響應時間縮短至秒級，有效降低因電氣隱患導致的停航風險，助力港口綠色、高效發展。展望未來，隨著物聯網、大數據技術的持續革新，這套系統將不斷迭代升級，以更智能、更安全、更環保的姿態，為全球智慧港口建設貢獻力量，守護每一次船舶停靠的電力安全。
