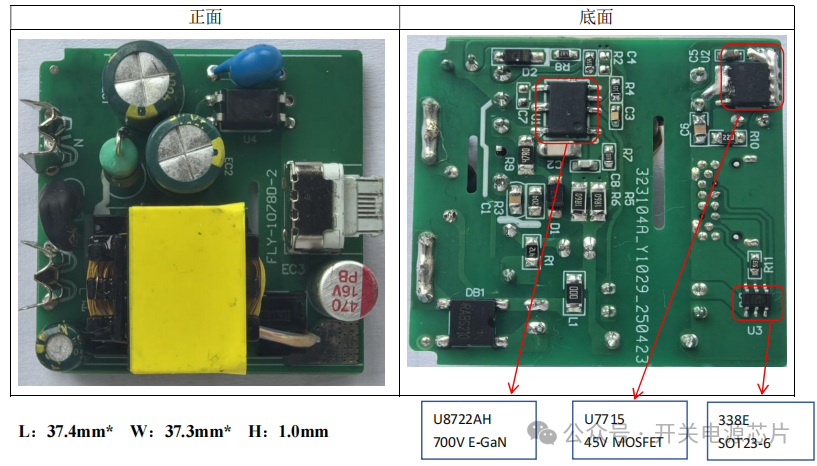

深圳銀聯寶科技推出的PD20W氮化鎵單電壓應用方案，主控芯片使用的是氮化鎵快充芯片U8722AH，同步整流芯片U7715，協議338E。輸入規格：180V-264V 50Hz，輸出規格：C口，PD20W：5V3A / 9V2.22A / 12V1.67A。

氮化鎵快充芯片U8722AH特點：

1.集成700V E-GaN

2. 集成高壓啟動功能

3. 超低啟動和工作電流，待機功耗 <30mW?

4. 谷底鎖定模式， 最高工作頻率兩檔可調(220kHz，130kHz)

5. 集成 EMI 優化技術

6. 驅動電流分檔配置

7. 集成 Boost 供電電路

8. 集成完備的保護功能：

VDD 過壓/欠壓保護 (VDD OVP/UVLO)

輸出過壓保護 (OVP)

輸入欠壓保護 (BOP)

片內過熱保護 (OTP)

逐周期電流限制 (OCP)

異常過流保護 (AOCP)

短路保護 (SCP)

過載保護 (OLP)

過流保護 (SOCP)

前沿消隱 (LEB)

CS 管腳開路保護

封裝類型 ESOP-7

同步整流芯片U7715特點：

1.內置45V MOSFET

2. 支持 DCM、QR 和 CCM 工作模式

3. 集成高壓供電電路，無需 VDD 輔助繞組供電

4. 支持寬范圍輸出電壓應用，特別適用于支持QC、PD 等協議的快充領域

5. 支持 High Side 和 Low Side 配置

6. <30ns 開通和關斷延時

7. 智能開通檢測功能防止誤開通

8. 智能過零檢測功能

9. 啟動前 Gate 智能鉗位

10. 封裝類型 SOP-8

氮化鎵快充芯片U8722AH的工作頻率最高可達220kHz，可全范圍工作在準諧振模式。芯片集成峰值電流抖動功能和驅動電流可配置功能，可極大的優化系統EMI性能。芯片內置Boost供電電路，非常適用于寬輸出電壓 的應用場景。同步整流芯片U7715內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。強強聯合，效應翻倍！
