Modbus TCP通信簡介：

Modbus TCP是Modbus協議的一種基于以太網的通信實現，常用于工業自動化系統中設備之間的數據交換。它基于TCP/IP協議棧運行，是Modbus協議的網絡版本，使得Modbus協議能夠通過局域網或廣域網進行通信。Modbus TCP主要用于通過以太網（Ethernet）進行設備之間的通信，它將傳統的Modbus RTU協議封裝在TCP/IP協議中，采用客戶端-服務器模式進行通信。

本節我們完成西門子200smart ST20與三菱FX5U-64MT/ES的Modbus Tcp通信測試以及硬件配置

在Modbus Tcp通信中，主站作為客戶端的形式，從站作為服務器的形式

西門子200smart ST20（作為主站）

三菱FX5U-64MT/ES（作為從站）

1.配置三菱FX5U

FX5U本體自帶網口，可以同時使用多種協議進行通信，但是最多可添加8通道的通信，比如在使用Modbus通信的同時還可以使用Socket通信等

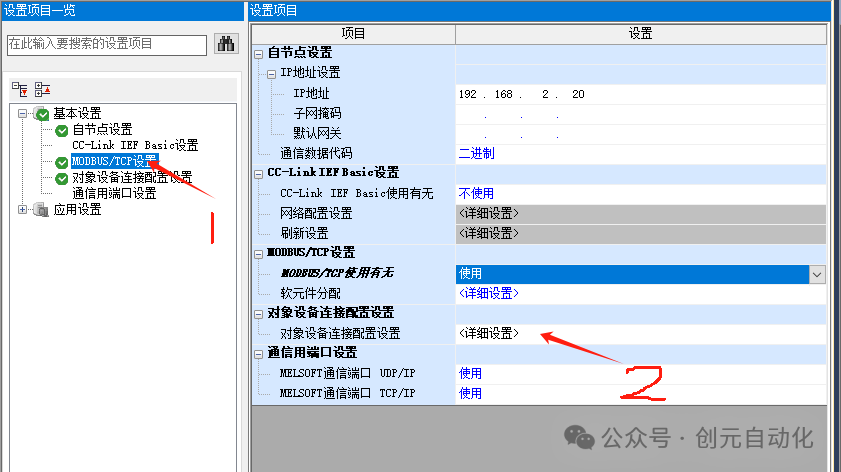

雙擊“以太網端口”

雙擊“對象設備連接配置設置”↓

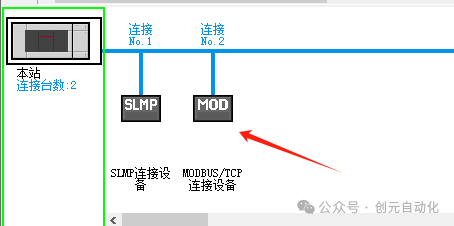

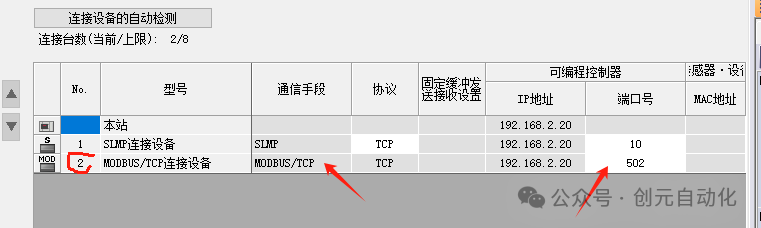

拖拽“MODBUS/TCP連接設備”到左下方，如下圖所示↓

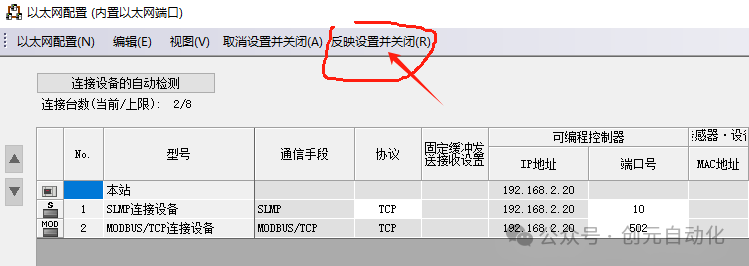

通道2既為服務器的參數，IP地址為自動添加，且無法修改，端口號默認502，可以更改，此時，既為添加服務器成功↓

單擊“反映設置并關閉”，保存當前配置并退出此界面

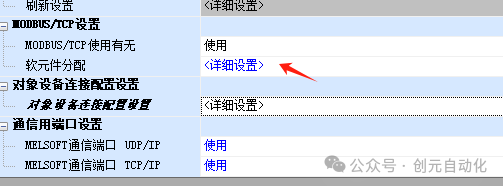

雙擊“軟件件分配”的詳細設置，即可進行MODBUS通信過程中軟元件的配置，包括開放哪些軟元件，默認為全部開放

此時，FX5U配置完成，將參數下載到PLC，并斷電重啟，參數才會生效。

2.配置西門子200smart

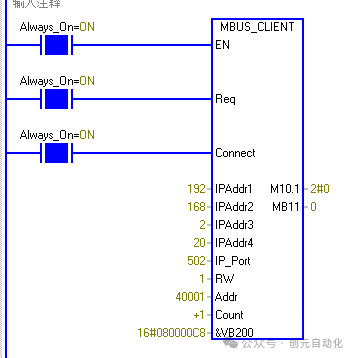

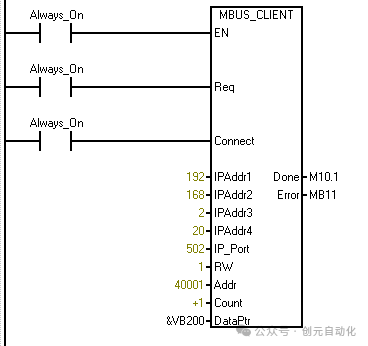

200smart作為主站（客戶端），在左側庫中拖拽MBUS_CLIENT模塊

EN:使能信號，使用此模塊就要將其使能

Req：與服務器進行通信請求

Connect：與服務器的連接信號，可以使用此信號控制與服務器的連接或是斷開

IPAddr1~IPAddr4:服務器的IP地址

IP-Port：服務器的端口號，即為PLC的Modbus Tcp通道的端口號

RW：讀寫類型的設置，0代表讀，1代表寫

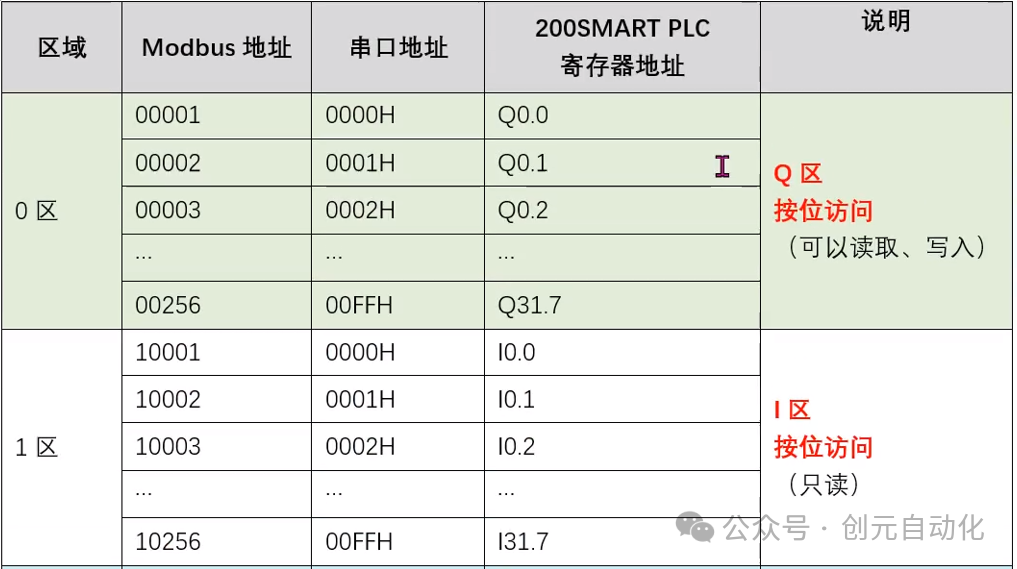

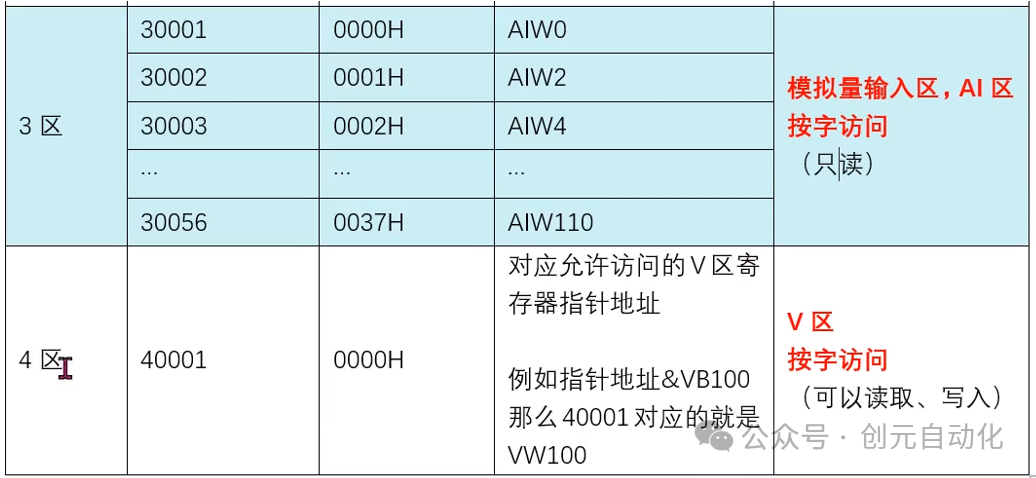

Addr：讀寫從站數據的起始地址，這里的40001代表FX5U的起始地址，具體地址分類，見下圖

Count：讀寫數據的數量

DataPtr：讀寫數據的數據源寄存器起始地址指針

比如這里設置的FX5U的起始地址40001，代表的為寫入字寄存器

數量為1，&VB200，代表將VW200的數據寫入到40001寄存器

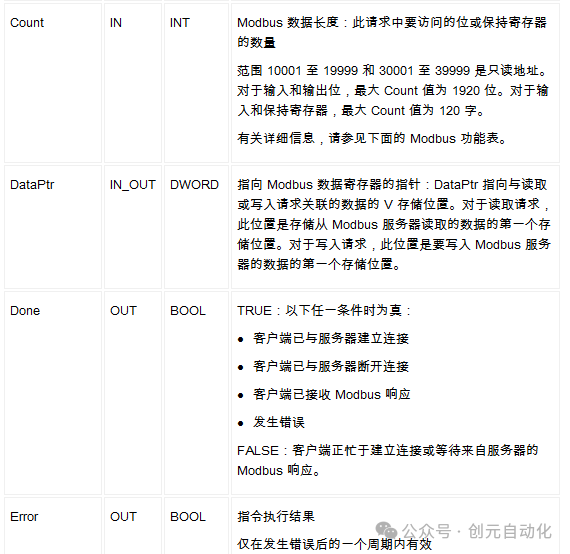

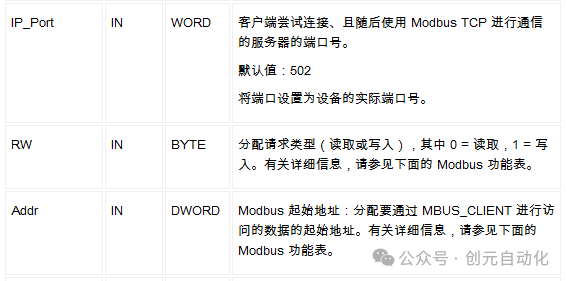

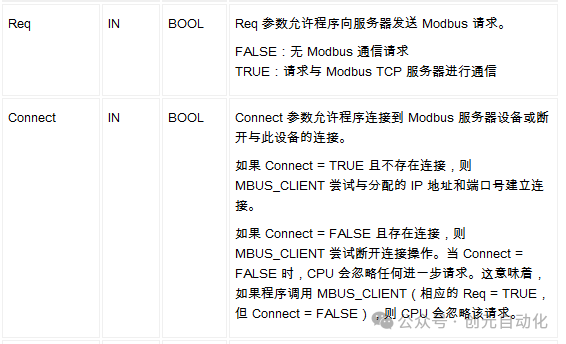

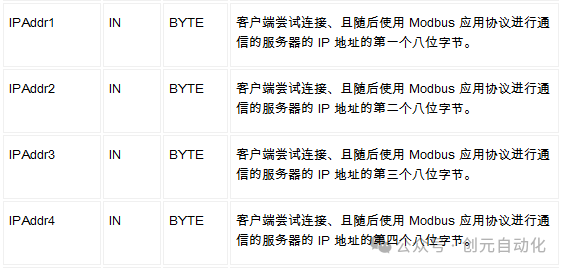

參數官方解釋：

DataPtr參數配置為&VB200，代表起始地址為VW200,數據長度配置為1，寫入地址為40001，在FX5U中，40001代表的為D0寄存器

以下為實際數據：

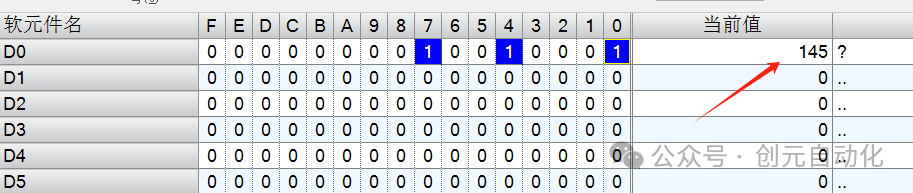

FX5U中的數據如下：
