DS3922用于DC-DC控制器的高速電流鏡和集成FET技術手冊
概述
DS3922高速電流鏡集成了在雪崩光電二極管(APD)偏置和OLT應用中監控突發模式接收功率信號所需的高壓器件。該器件具有兩個小增益電流鏡輸出和一個大增益電流鏡輸出，用于監控APD電流。可調電流箝位可限制通過APD的電流。該箝位還具有外部關斷功能。還提供了集成FET，可用于在高光輸入功率的情況下將高壓偏置快速箝位至地。集成低壓FET電路可用于創建降壓、升壓和反相DC-DC轉換器，以實現高效的激光偏置和EML偏置應用。
DS3922采用24引腳TQFN封裝，在擴展的-40°C至+95°C溫度范圍內工作。
數據表：*附件：DS3922用于DC-DC控制器的高速電流鏡和集成FET技術手冊.pdf
應用
- 10G EPON
- 10GPON OLT
- 雪崩光電二極管(APD)監控
- EML偏置
- GPON OLT
特性
- 通過兩個電流鏡輸出進行準確的突發模式RSSI測量，可提高動態范圍
- -32dBm至-5dBm光輸入范圍
- ±0.5dB精度
- 采樣周期短至300ns
- 引腳放電選項
- 具有關斷選項的低噪聲APD偏置可降低接收器靈敏度
- 支持附加DC-DC功能
- 用于高效DFB偏置的低壓同步降壓FET
- 用于為EML生成負偏置電壓的低壓pMOSFET
- 小封裝降低了總體解決方案尺寸和成本
- 帶裸露焊盤的3.5mm x 3.5mm、24引腳TQFN封裝
框圖

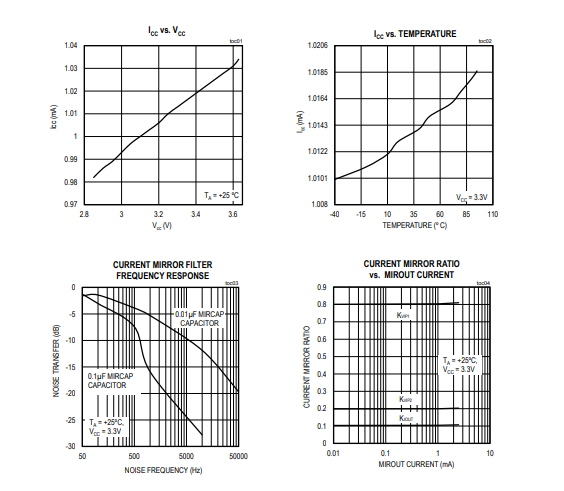

典型操作特性

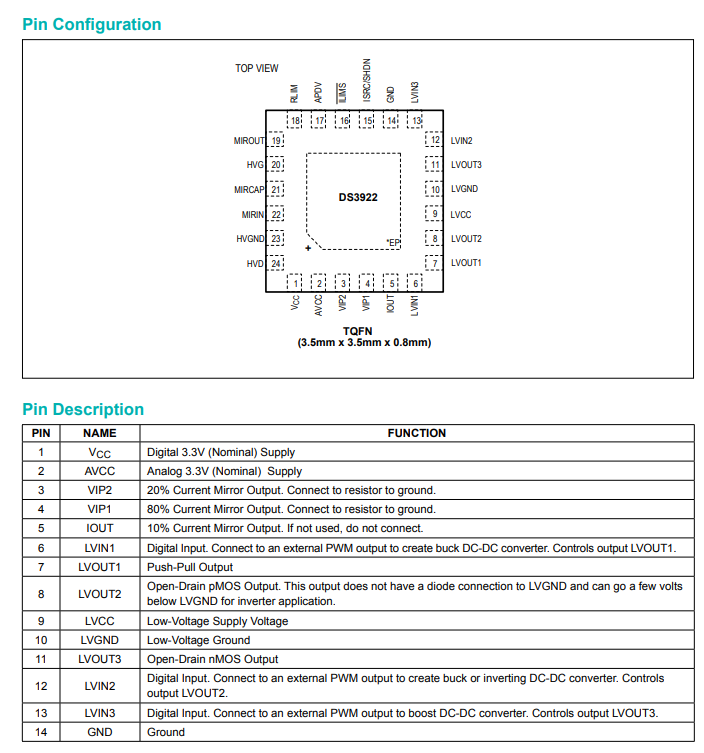

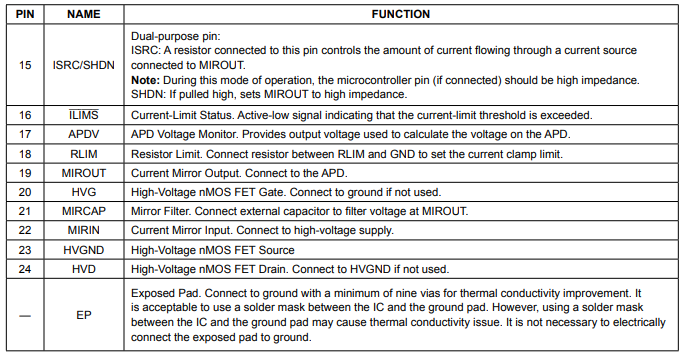

引腳配置描述

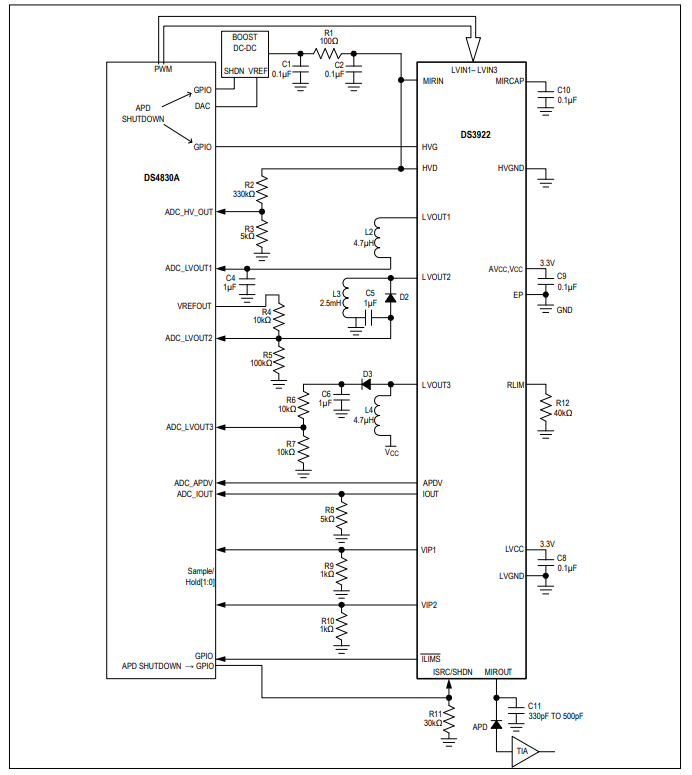

應用電路
