TPS2660x 器件是緊湊、功能豐富的高壓電子保險絲，具有一整套保護功能。4.2 至 60 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓。該器件可以承受和保護負載免受高達 ±60 V 的正負電源電壓的影響。集成的背對背 FET 提供反向電流阻斷功能，使該器件適用于在電源故障和掉電情況下具有輸出電壓保持要求的系統。負載、源和器件保護具有許多可調功能，包括過流、輸出轉換速率和過壓、欠壓閾值。TPS2660x 的內部穩健保護控制塊以及高額定電壓有助于簡化浪涌保護的系統設計。
*附件：tps2660.pdf

關斷引腳提供外部控制，用于啟用和禁用內部 FET，以及將器件置于低電流關斷模式。對于系統狀態監控和下游負載控制，該器件提供故障和精確的電流監控輸出。MODE 引腳允許在三種限流故障響應 （斷路器、閉鎖和自動重試模式） 之間靈活地配置器件。

這些器件采用 5mm × 4.4mm 16 引腳 HTSSOP 以及 5mm x 4mm 24 引腳 VQFN 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 4.2V 至 60V 工作電壓，絕對最大值 62V
• 集成反向輸入極性保護，電壓低至 –60 V
  • 無需額外組件
• 集成背靠背 MOSFET，總 RON 為 150mΩ
• 0.1A 至 2.23A 可調電流限制
  （1A 時精度為 ±5%）
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 浪涌期間的負載保護 （IEC 61000-4-5），使用最少的外部元件
• IMON 電流指示器輸出（±8.5% 精度）
• 低靜態電流，工作時為 300μA，關斷時為 20μA
• 可調 UVLO、OVP 截止、輸出轉換速率控制
• 反向電流阻斷
• 固定 38V 過壓鉗位（僅限 TPS26602）
• 采用易于使用的 16 引腳 HTSSOP 和 24 引腳 VQFN 封裝
• 可選限流故障響應選項（自動重試、閉鎖、斷路器模式）
• UL 2367 認證
  • 文件編號 169910
  • R 伊利姆 ≥ 5.36kΩ（最大 2.35A）
• UL60950 - 單點故障測試期間安全
  • 開路/短路 ILIM 檢測

參數

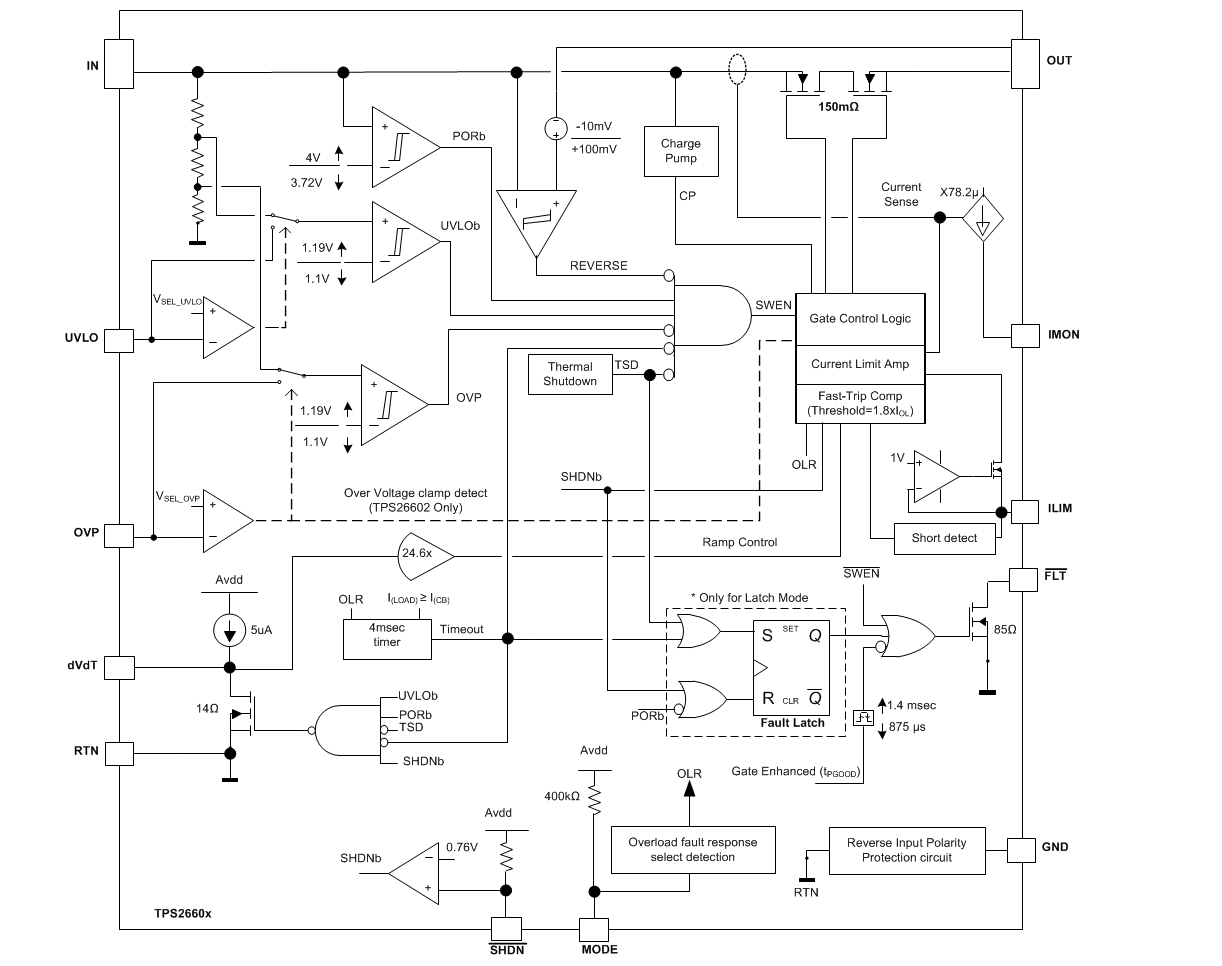

方框圖

1. 產品概述

• ?產品系列?：TPS2660x 是一款高壓工業電子保險絲（eFuse），集成了背對背MOSFET，提供反向輸入極性保護。
• ?電壓范圍?：工作電壓范圍為4.2V至60V，絕對最大電壓為62V。
• ?保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）、熱關斷、反向電流阻斷等。

2. 主要特性

• ?反向輸入極性保護?：無需額外組件，可承受±60V的輸入電壓。
• ?電流限制?：可調電流限制，精度±5%（1A時），范圍從1A到2.23A。
• ?熱關斷?：內置過溫保護電路，防止因過流導致溫度過高而損壞。
• ?故障報告?：通過FLT引腳提供故障指示，支持去抖動故障報告。
• ?健康監測?：IMON引腳提供電流監測輸出，用于系統健康監測。
• ?多種故障響應模式?：可通過MODE引腳選擇電路斷路器模式（帶自動重試或鎖存關閉）。

3. 應用領域

• 適用于可編程邏輯控制器（PLC）、分布式控制系統（DCS）、控制和自動化、冗余電源ORing、工業浪涌保護等應用。

4. 典型應用電路

• 提供了24V、1A eFuse輸入保護電路的示例，詳細說明了設計要求和設計步驟。
• 包括電流限制電阻（R_ILIM）、UVLO和OVP分壓電阻、電流監測電阻（R_IMON）以及輸出電壓斜率控制電容（C_dVdT）的選擇方法。

5. 布局指南

• 推薦在IN端子和GND端子之間使用0.1μF或更高值的陶瓷去耦電容，并盡可能靠近IC放置。
• 高電流路徑連接應盡可能短，且尺寸應能承載至少兩倍的全負載電流。
• RTN（參考地）必須是銅平面或島，所有TPS2660x支持組件應盡可能靠近其連接引腳放置。

6. 封裝與訂購信息

• 提供了HTSSOP（16引腳）和VQFN（24引腳）兩種封裝選項。
• 列出了各種封裝選項的訂購信息，包括狀態、材料類型、封裝類型、引腳數、包裝量、載體、RoHS狀態、引腳鍍層/球材料、MSL等級/峰值回流溫度以及操作溫度范圍。

7. 文檔與支持

• 提供了相關的文檔支持，如TPS2660x評估模塊用戶指南。
• 可通過TI E2E支持論壇獲取快速、經驗證的設計幫助。

8. 注意事項

• 在使用TPS2660x時，應避免將RTN連接到GND，因?yàn)檫@將禁用反向極性保護功能。
• 應確保將所有TPS2660x支持組件（如R_ILIM、C_dVdT、R_IMON、MODE、UVLO、OVP電阻）連接到RTN引腳。
• 在高電流應用中，可以使用電路板的其他平面（如底側）來增加散熱。

這份文檔詳細描述了TPS2660x系列高壓工業電子保險絲的技術規格、應用電路、布局指南、封裝選項以及相關的文檔和支持信息，為設計師提供了全面的參考。
