TIM1：芯片的 “貼身保鏢”

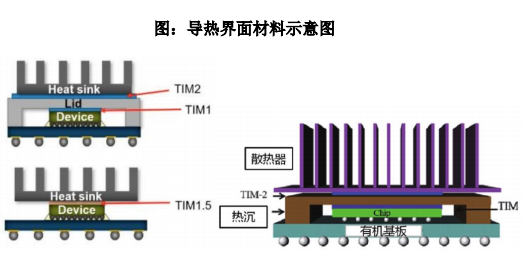

在熱界面材料的世界里，TIM1 堪稱芯片的 “貼身保鏢”。它通常緊緊地貼附在芯片（如 CPU、GPU 等核心芯片）與均熱板（IHS）之間 ，就像給芯片披上了一層特殊的 “散熱鎧甲”。這層 “鎧甲” 可不是一般的防護裝備，它有著極高的要求。

高導熱性是 TIM1 的首要特性，就好比是一條寬闊無阻的高速公路，能讓芯片產生的熱量以最快的速度傳遞出去。以一些高性能的 AI 芯片為例，其熱通量可高達 100W/cm2 ，如此高強度的發熱，如果 TIM1 的導熱性不佳，熱量就會在芯片內堆積，導致芯片溫度急劇上升，性能大幅下降。想象一下，一輛輛裝滿熱量的 “汽車” 在狹窄擁堵的道路上緩慢前行，那芯片的 “運行世界” 必將陷入混亂。只有具備高導熱性，讓熱量快速通過，才能保證芯片正常運行。

低接觸熱阻也是 TIM1 必不可少的特性。它要像一位親密無間的伙伴，與芯片和均熱板緊密貼合，減少它們之間因?yàn)槲⒂^不平整而產生的空氣間隙。這些空氣間隙就像是隱藏在散熱路徑中的 “絆腳石”，會極大地阻礙熱量傳遞。而 TIM1 憑借良好的填充能力，能夠完美地填充這些微小的空隙，將熱阻降到最低，讓熱量能夠順暢地從芯片傳導到均熱板，為芯片的穩定運行保駕護航。

TIM2：散熱系統的 “穩定后盾”

2025 ThermalLink

TIM2 則在散熱系統中扮演著 “穩定后盾” 的角色，它處于均熱板與散熱器（如風扇、液冷模塊等）之間，起著承上啟下的關鍵作用。

可壓縮性是 TIM2 的一大亮點。在散熱系統中，由于不同部件的熱膨脹系數不同，在工作過程中會產生微小的位移和形變。TIM2 就像一塊有彈性的海綿，能夠適應這些變化，在受到擠壓時，它可以靈活地改變形狀，始終保持與均熱板和散熱器的良好接觸，確保熱量傳遞的穩定性。比如在筆記本電腦中，隨著長時間的使用，內部部件會因發熱而膨脹，TIM2 就能通過自身的可壓縮性，在狹小的空間內依然維持高效的散熱性能。

機械穩定性對于 TIM2 來說也至關重要。它需要在復雜的工作環境中保持自身的結構完整性，不會因?yàn)檎駝?dòng)、沖擊等外力因素而輕易損壞。在一些工業設備中，設備運行時會產生強烈的振動，如果 TIM2 的機械穩定性不足，就可能會出現松動、脫落等問題，導致散熱系統失效。

長期可靠性更是 TIM2 的核心要求。電子設備的使用壽命往往較長，在這期間，TIM2 要始終如一地發揮作用。無論是高溫、高濕的惡劣環境，還是頻繁的熱循環，它都能穩定工作，保障散熱系統的持續高效運行。以 5G 基站為例，其功率放大器需要 TIM2 快速導出熱量，同時，TIM2 還要確保在長期戶外環境下的穩定性，承受各種自然環境的考驗，為基站的正常通信提供可靠的散熱保障。

TIM1 和 TIM2 的 “超能力”

1

關鍵性能參數大比拼

Science

ThermalLink

TIM1 和 TIM2 在性能參數上有著各自的側重點，就像兩位各有所長的 “武林高手”，在散熱的江湖中施展著不同的絕技。

導熱系數是衡量熱界面材料性能的關鍵指標之一，它就好比是道路的通暢程度，導熱系數越高，熱量傳遞就越順暢。TIM1 由于直接與發熱芯片接觸，需要將芯片產生的大量熱量迅速導出，所以對導熱系數的要求極高，通常需要達到 15W/mK 以上 ，甚至在一些高性能的應用場景中，如 AI 服務器的芯片散熱，對 TIM1 導熱系數的要求更高。想象一下，芯片就像是一座高溫的 “火山”，TIM1 必須是一條寬闊、高效的 “巖漿輸送管道”，才能及時將熱量輸送出去，否則芯片就會被自身產生的熱量 “淹沒”，導致性能下降。

而 TIM2 的導熱系數要求相對 TIM1 可略低一些。這是因?yàn)?TIM2 主要負責將均熱板傳來的熱量進一步傳遞到散熱器，在這個過程中，熱量已經經過了一次分散和緩沖。但這并不意味著 TIM2 的導熱系數不重要，它同樣需要具備良好的導熱性能，以確保整個散熱系統的熱傳遞效率。就好比接力賽中的第二棒選手，雖然不像第一棒選手那樣需要從靜止?fàn)顟B(tài)迅速啟動，但也必須保持穩定的速度，將接力棒順利傳遞下去。

接觸熱阻也是影響熱傳遞效率的重要因素。它類似于道路上的障礙物，接觸熱阻越小，熱量傳遞就越容易。TIM1 的接觸熱阻與材料的順應性和浸潤性密切相關。為了降低接觸熱阻，TIM1 的材料需要能夠很好地貼合芯片和均熱板的表面，填充微小的空隙。例如，通過優化填料粒徑，采用球形氧化鋁等，能夠增加材料與界面的接觸面積，從而降低接觸熱阻。而 TIM2 在接觸熱阻方面，除了要考慮與均熱板和散熱器的貼合程度外，還需要在長期的使用過程中保持穩定的接觸性能，以應對各種復雜的工作環境。

2

材料組成與技術挑戰剖析

Science

ThermalLink

TIM1 和 TIM2 的材料組成決定了它們的性能特點，同時也帶來了一些技術挑戰。

TIM1 的材料通常由基材和導熱填料組成。基材一般采用高分子材料，如硅膠、環氧樹脂等，這些材料具有良好的柔韌性和界面適應性，能夠很好地貼合芯片和均熱板的表面。就像一層柔軟的 “皮膚”，能夠緊密包裹住芯片和均熱板，為熱量傳遞提供良好的界面。導熱填料則是提高 TIM1 導熱性能的關鍵，常用的有氮化硼（BN）、氧化鋁（Al?O?）、石墨烯等 。這些導熱填料就像是一條條 “高速公路”，鑲嵌在基材中，為熱量傳遞開辟快速通道。當?shù)鸬奶畛淞窟_(dá)到 80% 時，TIM1 的導熱性會顯著提升，能夠更高效地將芯片產生的熱量傳導出去。

然而，TIM1 在實際應用中面臨著一些技術挑戰。其中，泵出效應是一個較為突出的問題。在熱循環過程中，液態的 TIM1 由于受到溫度變化的影響，容易被擠出界面，就像水從海綿中被擠出一樣。這不僅會降低 TIM1 的散熱性能，還可能對電子設備的其他部件造成污染。為了解決這個問題，科研人員不斷研發抗疲勞材料，如石墨烯泡沫等。石墨烯泡沫具有良好的柔韌性和穩定性，能夠在熱循環過程中保持結構完整，有效減少泵出效應的發生。

熱膨脹系數（CTE）不匹配也是 TIM1 面臨的一大挑戰。芯片在工作時會產生熱量，導致自身溫度升高，從而發生膨脹。而 TIM1 和芯片、均熱板的熱膨脹系數可能不同，這就會在界面處產生應力，長期積累可能導致界面分層，影響散熱效果。為了應對這個問題，通常會結合粘合劑來增強界面的結合力，或者通過改進材料的機械強度，使其能夠承受一定的應力，保持界面的穩定性。

TIM2 的材料組成同樣包括基材和導熱填料。基材除了高分子材料外，有時也會采用液態金屬等特殊材料。液態金屬具有優異的導熱性能和流動性，能夠更好地適應均熱板和散熱器之間的復雜形狀和微小間隙，提高熱傳遞效率。導熱填料的選擇與 TIM1 類似，但在填充比例和排列方式上會根據 TIM2 的性能要求進行調整。

對于 TIM2 來說，在滿足散熱需求的同時，還需要兼顧材料的成本和可加工性，以適應大規模生產的需求。在新能源汽車的動力電池?zé)峁芾硐到y(tǒng)中，需要大量使用 TIM2，此時材料的成本和可加工性就成為了重要的考慮因素。科研人員通過不斷優化材料配方和制造工藝，在保證 TIM2 性能的前提下，降低成本，提高生產效率。

TIM1 和 TIM2 的 “未來之路”

1

市場規模與國產化進展

Science

ThermalLink

在科技浪潮的推動下，熱界面材料市場迎來了蓬勃發展的黃金時期。全球熱界面材料市場規模呈現出迅猛增長的態勢，預計從 2024 年的 24.8 億美元一路飆升至 2034 年的 76.2 億美元 ，年復合增長率高達 11.9%。而中國市場也不甘示弱，增速與全球同步，年均復合增長率預計為 11.3% ，遠超傳統材料領域，成為全球熱界面材料市場中一顆耀眼的新星。

這一增長背后，是 AI、新能源汽車、智算中心等領域的強勁需求在 “撐腰”。隨著 AI 技術的飛速發展，AI 手機、AI 服務器等終端設備的出貨量不斷攀升。預計 2025 年中國 AI 手機出貨量將達到 1.18 億臺，同比增長 59.8% ，占整體手機市場的 40.7%。這些高性能的 AI 設備對散熱性能提出了極高的要求，熱界面材料作為核心散熱方案，其在導熱硅脂、凝膠等領域的滲透率也將隨之水漲船高。

2

未來發展方向

Science

ThermalLink

熱界面材料的發展將圍繞高性能材料創新和綠色與智能化制造兩大方向展開，不斷推動行業的變革與進步。

在高性能材料創新方面，新型填料的研發成為熱點。碳納米管、石墨烯復合材料等新型填料展現出了卓越的性能優勢。這些材料不僅具有高達 17 - 26W/mK 的導熱系數 ，能夠?qū)崿F(xiàn)高效的熱傳導，還兼具良好的柔韌性，能夠更好地適應各種復雜的應用場景。在一些對散熱要求極高的可穿戴設備中，這些新型填料制成的熱界面材料可以在狹小的空間內靈活布置，有效解決設備的散熱難題。

TIM1 和 TIM2 的重要使命

2025 ThermalLink

TIM1 和 TIM2 作為熱界面材料中的關鍵成員，就像電子設備散熱系統中的 “左膀右臂”，在電子散熱領域肩負著重要使命。它們通過獨特的性能和緊密的配合，為電子設備的穩定運行提供了堅實的保障，在消費電子、新能源汽車、數據中心等眾多領域都發揮著不可替代的作用。

隨著 AI、新能源等領域的持續爆發式增長，對熱界面材料的性能要求也將越來越高。未來，TIM1 和 TIM2 將朝著更高導熱性、更好可靠性和更強環境適應性的方向不斷發展。高性能材料的創新，如新型填料和相變材料的應用，將為它們帶來更卓越的性能提升；綠色與智能化制造技術的發展，將使它們更加環保、高效，滿足不同應用場景的多樣化需求。

國產化進程的加速也將為 TIM1 和 TIM2 的發展注入強大動力。我國在熱界面材料領域的技術突破和產業鏈協同發展，將逐步打破國外企業的壟斷，提升我國在全球熱界面材料市場的地位。在未來的科技競爭中，TIM1 和 TIM2 必將繼續發揮關鍵作用，推動電子設備散熱技術不斷進步，為各領域的發展帶來深遠影響。
