在工業自動化中，溫度檢測至關重要，而熱電阻RTD是溫度測量的“黃金標準”。本文將介紹集中式ZDM-E0400P3熱電阻RTD測溫遠程I/O模塊的性能與使用方法。

?產品介紹

集中式ZDM-E0400P3是廣州致遠電子股份有限公司開發的三線制4通道熱電阻RTD測溫遠程I/O模塊，該產品支持EtherCAT通信，支持PT100 RTD熱電阻和PT1000 RTD熱電阻溫度采集，分辨率可達24位，PT100和PT1000的測溫精度可達±0.5℃，可配合我司ZPT-8080耦合器使用。ZDM-E0400P3產品示意圖及接口圖如下所示：

圖1 ZDM-E0400P3產品示意圖

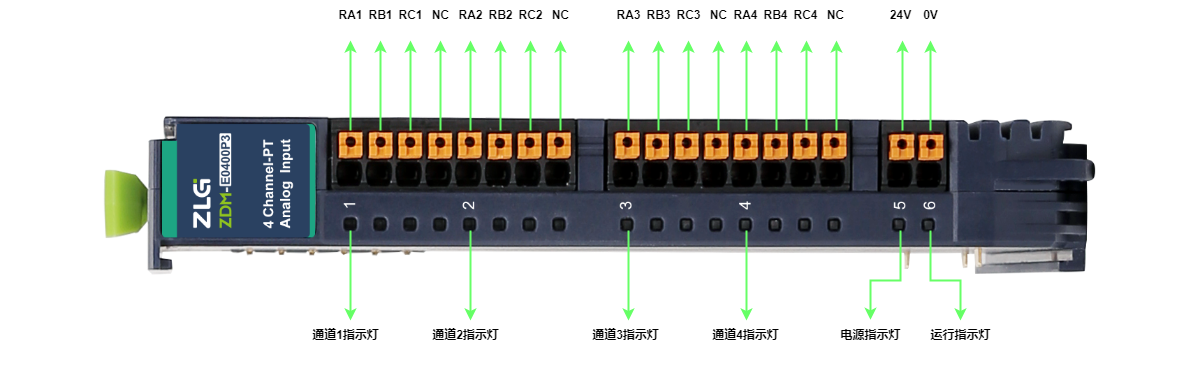

圖2 ZDM-E0400P3接口圖
?產品性能

1. 測溫精度&測溫范圍

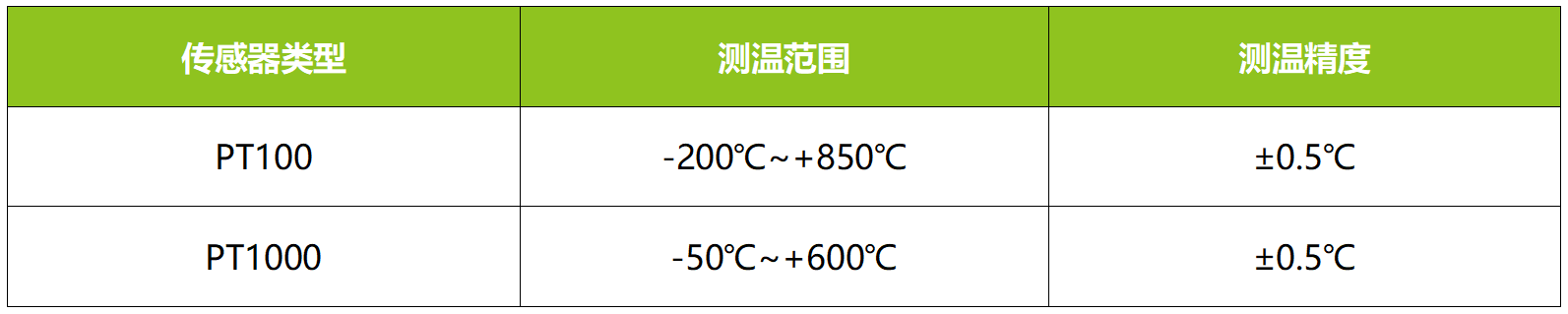

相較于其他測溫產品，集中式ZDM-E0400P3擁有較寬的測溫范圍和較高的測溫精度，支持兩種RTD熱電阻傳感器類型測溫，分別是PT100和PT1000，傳感器類型的選擇可通過上位機軟件TwinCAT 3配置。其中，PT100的測溫范圍為-200℃~+850℃，測溫精度為±0.5℃；PT1000的測溫范圍為-50℃~+600℃，測溫精度為±0.5℃。表1

2. 數據可視性&易操作讓溫度“看得見”，效率“飛起來”。集中式ZDM-E0400P3的測溫數據可通過我司推出的主站控制器ZMC900E、ZMC600E或TwinCAT 3上位機軟件實時檢測，用戶可通過此途徑實現多維度關聯分析，大大提高效率，除此之外，數據可視性便于通過檢測異常溫度而減小設備故障帶來的損失。用戶在搭建集中式ZDM-E0400P3測溫系統時，只需要將測溫模塊連接相應的熱電阻RTD，配合相應的耦合器即可使用，操作相對簡單。ZDM-E0400P3配備通道狀態指示燈、電源指示燈和運行指示燈，方便用戶在搭建測溫系統時可以根據指示燈狀態來驗證系統的正確性。
?使用介紹

1. 建立通訊，掃描設備圖3為ZDM-E0400P3連接示意圖。

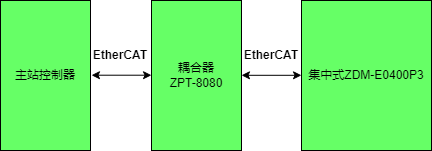

圖3 連接示意圖圖4為ZDM-E0400P3實物連接示意圖。

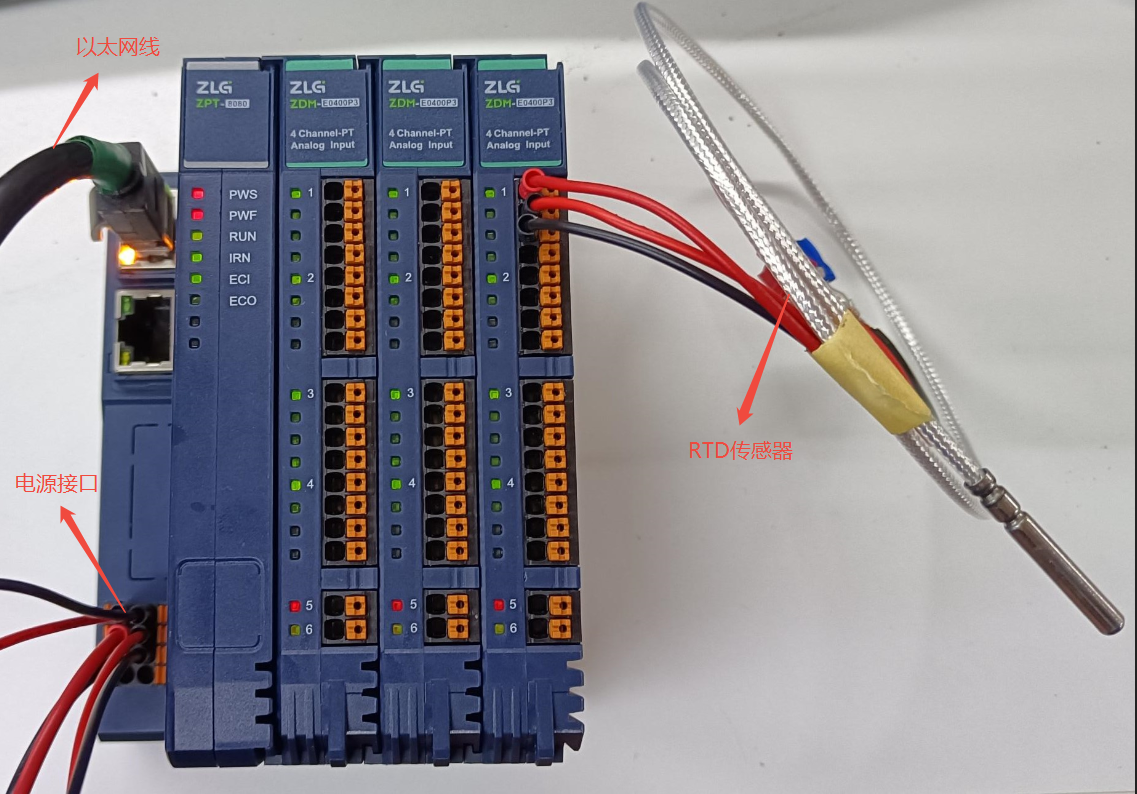

圖4 實物連接示意圖用戶

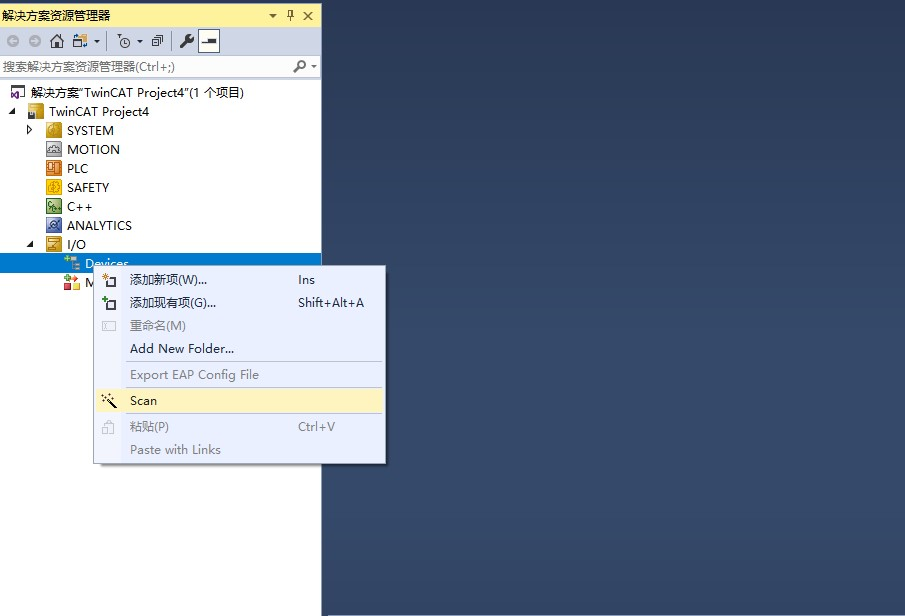

可根據圖3和圖4，將主站控制器與ZPT-8080耦合器和ZDM-E0400P3連接后，通過選擇“Device”點擊鼠標右鍵選擇“Scan”掃描連接的集中式ZDM-E0400P3從站設備。

圖5 掃描設備

掃描成功后，設備運行指示燈常亮，且任務欄出現識別到的ZPT-8080耦合器和ZDM-E0400P3從站設備，代表ZDM-E0400P3溫度采集模塊已被主站識別成功。

圖6 識別設備

2. 檢查設備

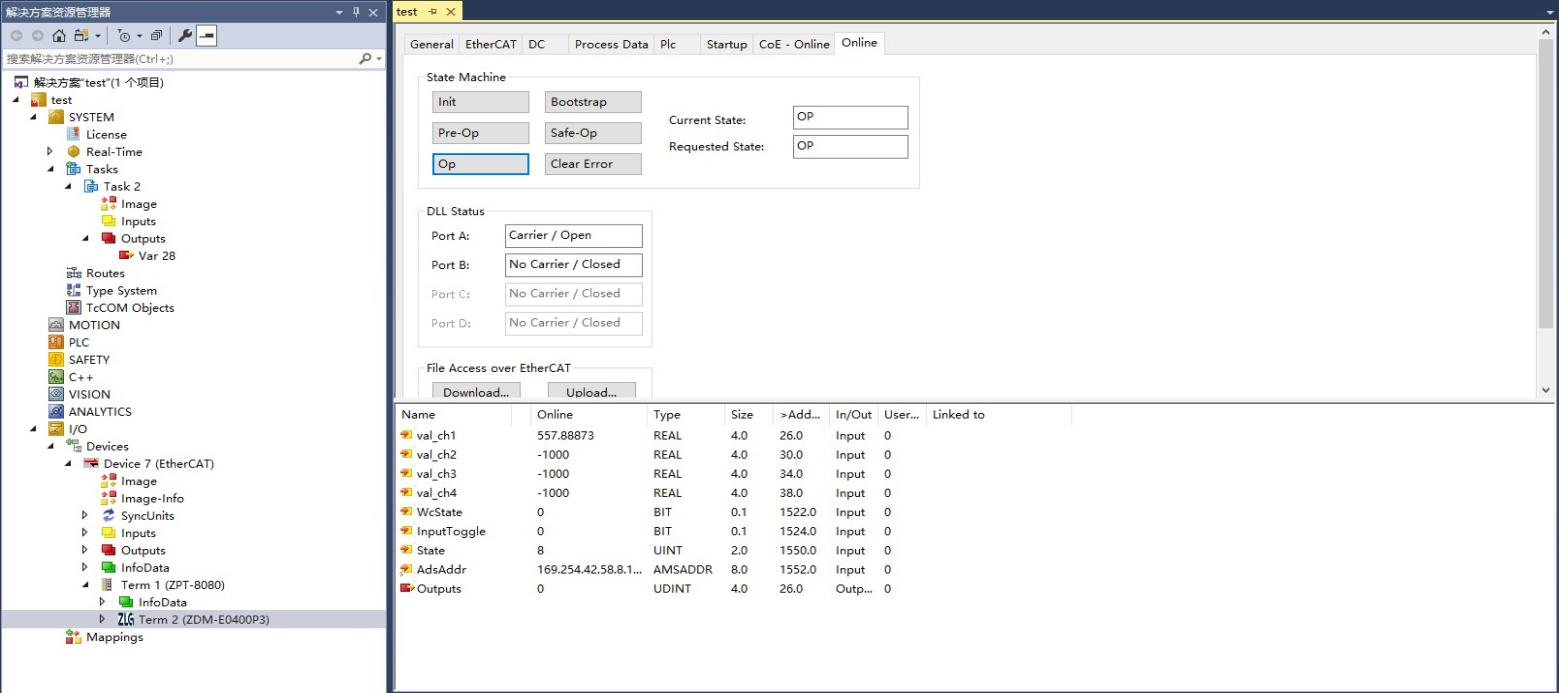

用戶可通過查看ZDM-E0400P3是否進入“OP”狀態來檢查設備是否處于工作狀態，當ZDM-E0400P3處于“OP”狀態時，表示該模塊處于工作狀態，且此時設備的運行指示燈會常亮。

圖7 檢查設備

3. 數據展示

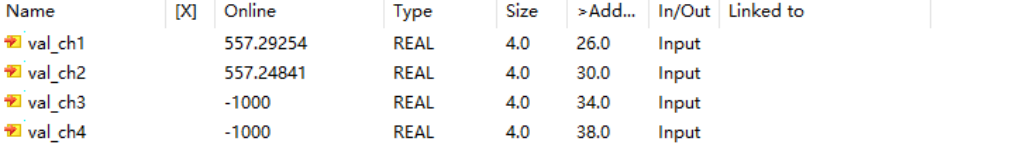

用戶可通過主站查看各通道溫度采集信息，其中val_chx(x=1,2,3,4)代表通道1至通道4的溫度采集數據。如圖8所示，當使用3k精密電阻通過通道1和通道2進行模擬溫度采集時，而通道3和通道4不連接熱電阻RTD，此時只有通道1和通道2的“Online”顯示當前所測量的溫度值，溫度值分別為“557.29254℃”和“557.24841℃”，而3k精密電阻實際對應的溫度值約為“557.450℃”，對比得知通道1和通道2的誤差分別為“0.15746℃”和“0.20159℃”，而通道3和通道4的“Online”數值為“-1000”，表示通道3和通道4未連接熱電阻RTD。

圖8 數據顯示
