HMC871LC5 EA光學調制器驅動器，采用SMT封裝，DC-20GHz技術手冊
概述
HMC871LC5是一款GaAs MMIC PHEMT分布式驅動器放大器，采用無引腳5x5mm表貼封裝。 該放大器工作頻率范圍為DC至20 GHz，提供15 dB增益。 輸出擺幅交叉點可調節，飽和輸出擺幅為4Vp-p。增益平坦度在0.5 dB時極為出色，且在10 Gbps工作速率下具有300 fs的極低加性RMS抖動。
HMC871LC5為VSR和千兆以太網設計人員提供針對不同輸出驅動要求的可擴展功耗特性（Vout = 2.5Vp-p時<0.25W，Vout = 4Vp-p時<0.6W）。 HMC871LC5的電源(Vdd)工作范圍極寬，為+5V至+8V，且I/O內部匹配至50 Ω。
數據表：*附件：HMC871LC5 EA光學調制器驅動器，采用SMT封裝，DC-20GHz技術手冊.pdf
應用
- SONET OC-192和SDH-STM-64傳輸系統
- 10 GbE發射機
- 10 Gbps VSR模塊
- 用于40 Gbps DQPSK模塊的前置驅動器
- 用于測試與測量設備的寬帶增益模塊
特性
- 寬電源電壓范圍：5V至8V
- 高達4Vp-p的可調輸出幅度
- 低加性RMS抖動，<300fs
- 低直流功耗：0.25W（Vout = 2.5Vp-p，Vdd = 5V）
- 交叉點調節
- 32引腳5x5mm SMT封裝： 25mm2

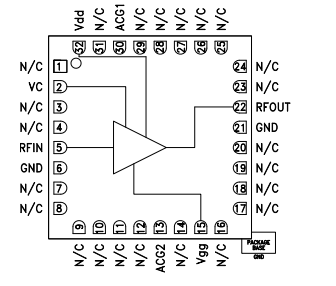

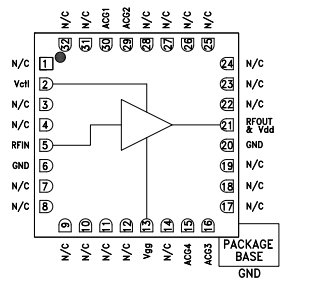

框圖

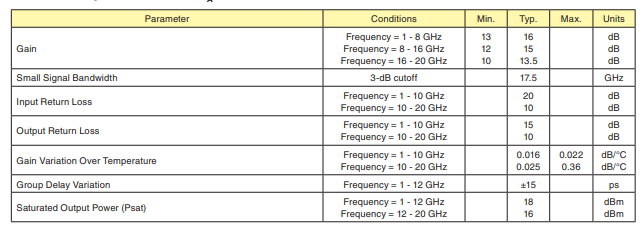

電氣規格

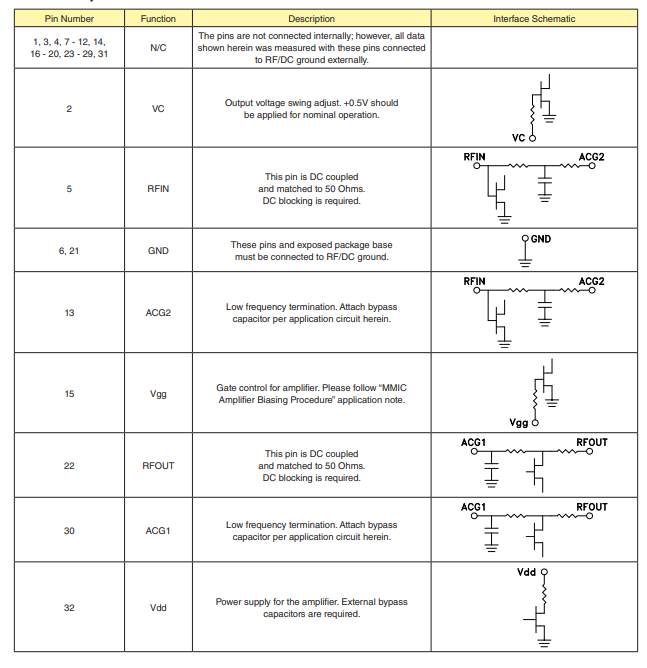

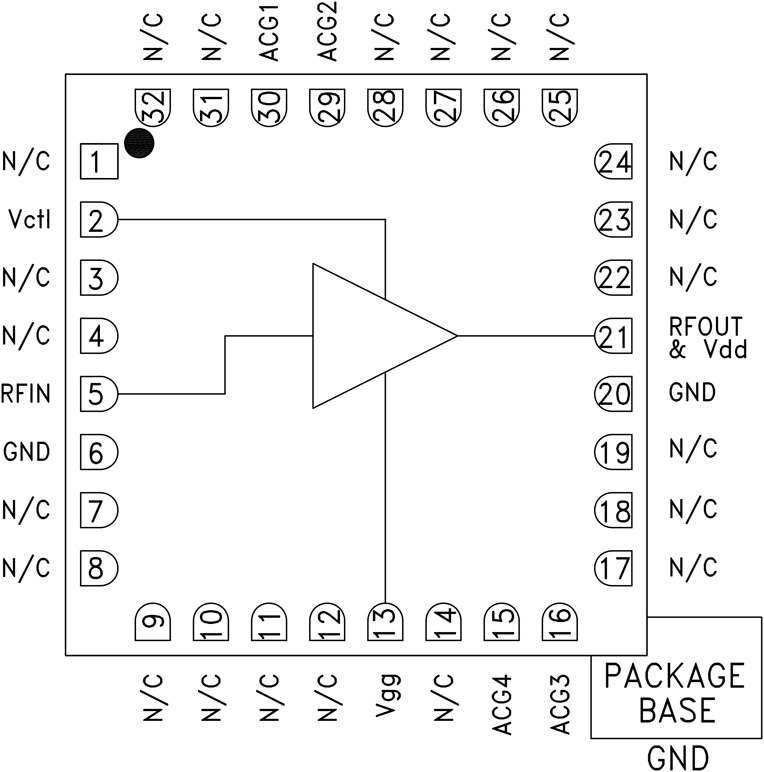

引腳配置描述

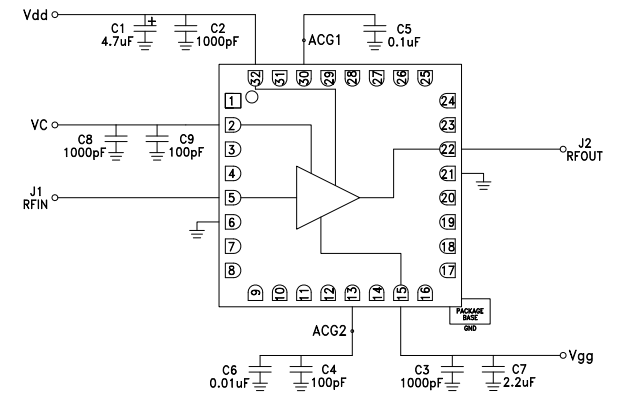

應用電路
