TPS22910A、TPS22912C 和 TPS22913B/C 小、低 r上負荷 具有受控打開功能的開關。該器件包含一個 P 溝道 MOSFET，可在 輸入電壓范圍為 1.4 V 至 5.5 V。開關由開/關輸入 （ON） 控制，該輸入 能夠直接與低壓 GPIO 控制信號連接。
*附件：tps22912c.pdf

TPS22910A、TPS22912C 和 TPS22913B/C 器件提供反向電流保護 ON 和 OFF 狀態。內部反向電壓比較器在輸出 電壓 （V 外 ） 被驅動得高于輸入電壓 （V 在 ）， 由 V RCP ，以快速（典型值為 10 μs）停止液流 流向開關輸入側的電流。反向電流保護始終有效，甚至 當電源開關被禁用時。此外，欠壓鎖定 （UVLO） 保護將 如果輸入電壓過低，則關閉。

TPS22913B/C 包含一個 150 Ω 片上負載電阻器，用于在 開關已關閉。

該系列器件具有各種轉換速率選項，以避免浪涌電流，則為 采用超小型、節省空間的 4 引腳 WCSP 封裝，并具有工作特性 在 –40°C 至 85°C 的自由空氣溫度范圍內。

特性

• 集成單負載開關
• 四引腳晶圓芯片級封裝 （Nom）
  • 0.9mm × 0.9mm，0.5mm 間距，0.5mm 高 （YZV）
• 輸入電壓范圍：1.4 V 至 5.5 V
• 低導通電阻
  • r上VIN = 5 V 時 = 60 mΩ
  • r上VIN = 3.3 V 時 = 61 mΩ
  • r上VIN = 1.8 V 時 = 74 mΩ
  • r上VIN = 1.5 V 時 = 84 mΩ
• 2A 最大連續開關電流
• 低閾值控制輸入
• 受控轉換速率
• 欠壓鎖定
• 全時反向電流保護
• 快速輸出放電晶體管 （TPS22913B/C 器件）

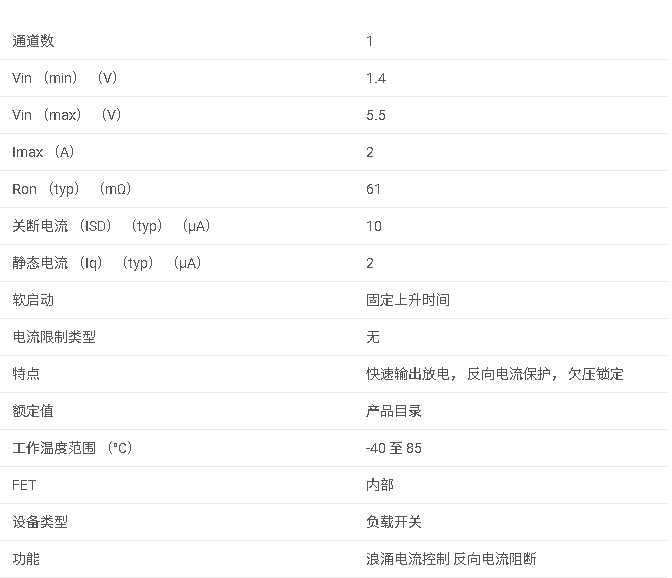

參數

概述

TPS22912C是一款超小型、低導通電阻的負載開關，具有受控的開通特性和反向電流保護。它適用于需要限制涌入電流的應用場景，如筆記本電腦、平板電腦、便攜式媒體播放器等。

主要特性

• ?輸入電壓范圍?：1.4V至5.5V
• ?最大連續開關電流?：2A
• ?低導通電阻?：
  • VIN = 5V時，RON = 61mΩ（典型值）
  • VIN = 3.3V時，RON = 61mΩ（典型值）
  • VIN = 1.8V時，RON = 74mΩ（典型值）
  • VIN = 1.5V時，RON = 84mΩ（典型值）
• ?受控開通時間?：1000μs（典型值）
• ?反向電流保護?：內置反向電壓比較器，當VOUT高于VIN時快速關閉開關
• ?封裝?：4引腳晶圓級芯片規模封裝（DSBGA），尺寸為0.9mm x 0.9mm，0.5mm間距

應用領域

• 筆記本電腦
• 平板電腦
• 便攜式媒體播放器
• 便攜式工業/醫療設備
• 點銷售終端（POS）
• GPS導航設備
• 數字相機
• 便攜式儀器

功能描述

• ?ON/OFF控制?：ON引腳控制開關狀態，活動高電平，兼容低電壓GPIO控制信號（1.2V及以上）。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于欠壓鎖定閾值時，開關關閉以防止不穩定的操作。
• ?反向電流保護?：實時監測VIN和VOUT電壓，當VOUT高于VIN并超過反向電流閾值時，快速關閉開關以防止反向電流。

引腳配置與功能

• ?VIN?：開關輸入，建議使用旁路電容以減少VIN壓降。
• ?VOUT?：開關輸出。
• ?GND?：地。
• ?ON?：開關控制輸入，活動高電平，不應懸空。

規格參數

• ?絕對最大額定值?：
  • VIN、VOUT、VON：±0.3V至6V
  • 最大連續開關電流：2A
  • 最大脈沖開關電流（脈沖寬度<300μs，占空比2%）：2.5A
  • 最大結溫：125°C
  • 存儲溫度范圍：-65°C至150°C
• ?熱信息?：
  • 熱阻（結到環境）：189.1°C/W
• ?電氣特性?：
  • 靜態電流：在VIN = 5.25V時，典型值為7μA
  • 關斷狀態供電電流：在VIN = 5.25V時，典型值為1.2μA
  • 泄漏電流：在VIN = 5.25V時，典型值為0.1μA
  • ON引腳輸入泄漏電流：1μA

封裝與訂購信息

• ?封裝類型?：DSBGA（YZV）
• ?引腳數?：4
• ?訂購選項?：TPS22912CYZVR（大量生產），TPS22912CYZVT（小批量生產）

布局與熱考慮

• ?布局指南?：建議所有走線盡可能短，輸入和輸出電容應靠近器件放置以減少寄生電感的影響。
• ?熱考慮?：最大結溫應限制在125°C以下，使用熱阻公式計算允許的最大功耗。

安全與合規

• ?靜電放電（ESD）保護?：符合人體模型（HBM）±2000V和充電器件模型（CDM）±1000V標準。
