TPS22941/2/3/4/5 負載開關為系統和負載提供保護 大電流條件。這些器件包含一個 0.4 Ω 限流 P 溝道 MOSFET，該 MOSFET 可以 在 1.62 V 至 5.5 V 的輸入電壓范圍內工作。當 MOSFET 已關閉。該開關由開/關輸入 （ON） 控制，該輸入能夠連接 直接使用低壓控制信號。TPS22941/2/3/4/5 包括熱關斷 防止在連續過流情況導致設備損壞的保護 通過關閉開關來過度加熱。
*附件：tps22943.pdf

這些器件提供集成、穩健的解決方案，以提供電流限制 當負載時切換到恒流模式，將電流輸出到安全水平 超過當前限制閾值。OC 邏輯輸出在過流期間置為低電平， 欠壓或過熱情況。這些附加功能使 TPS22941/2/3/4/5 成為 需要限流的應用的理想解決方案。

該系列器件采用 SC70-5 （DCK） 封裝。其特點是 可在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 輸入電壓范圍：1.62 V 至 5.5 V
• 低導通電阻
  • r上V 時 = 0.4 Ω 在 = 5.5 伏
  • r上V 時 = 0.5 Ω 在 = 3.3 伏
  • r上V 時 = 0.6 Ω 在 = 2.5 伏
  • r上V 時 = 0.8 Ω 在 = 1.8 伏
• 最小電流限制：40 mA 或 100 mA
• 欠壓鎖定 （UVLO）
• 熱關斷
• 關斷電流 < 1 μA
• 快速電流限制響應時間
• 故障消隱
• 自動重啟
• 1.8V 兼容控制輸入閾值
• ESD 性能測試符合 JESD 22 標準
  • 4000V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）
• 微型 SC-70 （DCK） 封裝
• UL 認證組件（UL 文件 169910）
• 根據 IEC 60950-1、Ed 2、Am1、附錄 CC、
  測試程序 2 和 CB 報告進行評估

參數

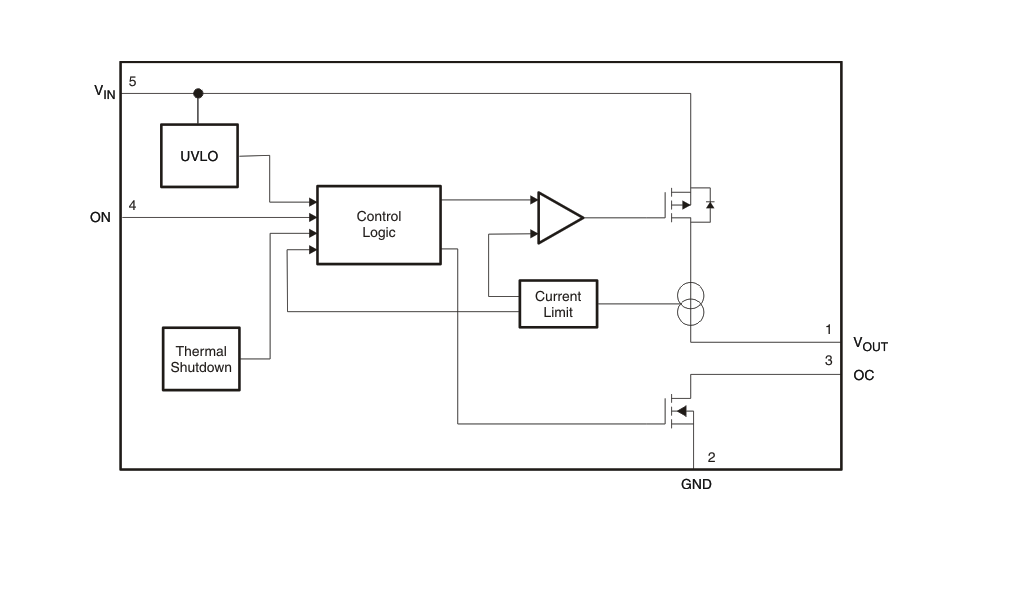

方框圖

1. 產品概述

TPS22943 是一款低輸入電壓、電流限制的負載開關，具有關閉和自動重啟功能。它適用于需要電流限制保護的系統和負載，特別是在高電流條件下。

2. 主要特性

• ?輸入電壓范圍?：1.62V 至 5.5V。
• ?低導通電阻?：在 V_IN = 5.5V 時為 0.4Ω。
• ?電流限制?：40mA，防止過流損壞。
• ?熱關閉保護?：防止過熱損壞。
• ?自動重啟功能?：在故障條件清除后自動重啟。
• ?控制輸入兼容?：與 1.8V 控制信號兼容。
• ?封裝?：采用 SC70-5 封裝，體積小巧。

3. 應用領域

• 低電流傳感器保護
• HDMI 連接器保護
• 筆記本電腦
• PDA
• GPS 設備
• MP3 播放器
• 外設端口

4. 功能描述

• ?過流保護?：當開關電流達到最大限制時，TPS22943 進入恒流模式，防止過流損壞。
• ?熱關閉?：在內部或外部溫度過高時關閉開關，保護器件。
• ?自動重啟?：在故障條件（如過流、欠壓、過熱）清除后，自動重啟開關。
• ?故障報告?：通過 OC 引腳報告故障狀態，OC 引腳為開漏輸出，需要上拉電阻。

5. 電氣特性

• ?靜態電流?：在 V_IN = 3.6V 時，最大為 80μA。
• ?關斷電流?：在 V_ON = GND 時，最大為 1μA。
• ?導通電阻?：隨 V_IN 變化，在 V_IN = 1.62V 時最大為 1.2Ω。
• ?電流限制?：40mA，可通過外部電阻調整（僅限 TPS22941/2/5）。
• ?熱關閉閾值?：典型值為 130°C，具有 10°C 的滯回特性。

6. 典型應用電路

• ?控制輸入?：ON 引腳控制開關狀態，高電平有效。
• ?輸入電容?：建議在 V_IN 和 GND 之間放置 1μF 陶瓷電容，以減少瞬態涌入電流。
• ?輸出電容?：建議在 V_OUT 和 GND 之間放置 0.1μF 電容，以防止寄生電感影響。

7. 布局指導

• ?短路徑?：所有走線應盡量短，以減少寄生電感。
• ?旁路電容?：輸入和輸出旁路電容應靠近器件放置。
• ?寬走線?：V_IN、V_OUT 和 GND 走線應盡可能寬，以減小寄生電阻和電感。

8. 封裝與訂購信息

• ?封裝?：SC70-5（DCK）。
• ?訂購信息?：提供了多種 RoHS 合規選項和封裝標記信息。

9. 注意事項

• ?反向電壓?：如果 V_OUT 電壓高于 V_IN，可能會導致大電流流過并損壞器件。
• ?輸出電容限制?：輸出電容總值應限制在一定范圍內，以防止誤報過流并關閉開關。

TPS22943 是一款功能全面、體積小巧的負載開關，適用于各種需要電流限制保護的應用場景。
