TPS22949 和 TPS22949A 是為系統和負載提供保護的設備 大電流條件。該器件包含一個 500mΩ 限流 P 溝道 MOSFET，該 MOSFET 可以 在 1.62 V 至 4.5 V 的輸入電壓范圍內工作，并采用低壓差 （LDO） 穩壓器 具有 1.8 V 的固定輸出電壓。
*附件：tps22949.pdf

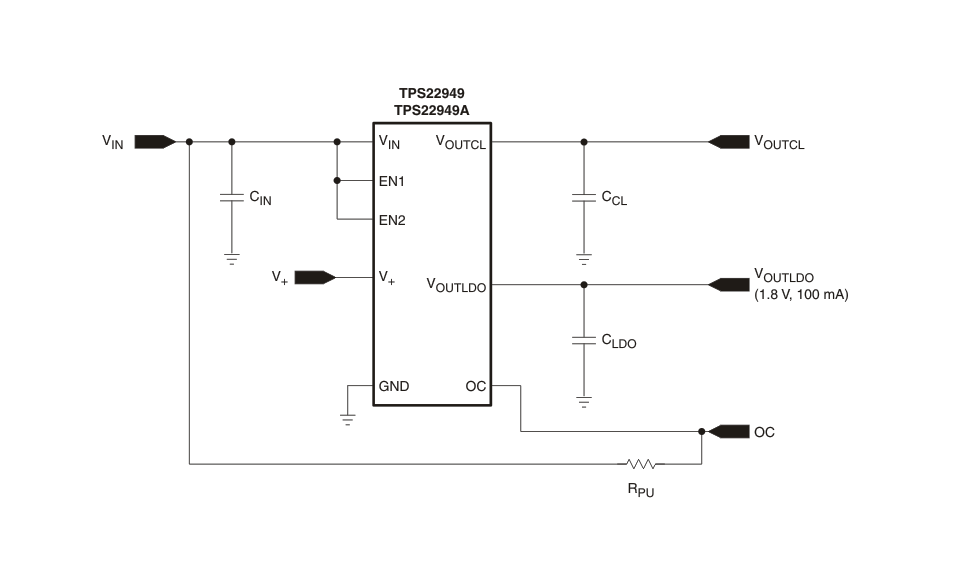

該開關由開/關輸入 （EN1） 控制，該輸入可以直接與 低壓控制信號。當開關電流達到最大限制時， TPS22949/TPS22949A 在恒流模式下運行，以防止過大電流導致 損傷。如果恒定電流條件在 12 ms 后仍然存在，則這些設備將關閉開關 并將故障信號引腳 （OC） 拉低。TPS22949/TPS22949A 具有自動重啟功能，該功能 如果 EN1 引腳仍然有效，則在 70 ms 后再次打開開關。

限流器的輸出在內部連接到 RF 低壓差 （LDO） 穩壓器，提供良好的交流性能、極低的接地電流、良好的電源抑制 比率 （PSRR）、低噪聲、快速啟動以及出色的線路和負載瞬態響應。輸出 的穩壓器與陶瓷電容器一起穩定。該 LDO 使用精密電壓基準和 反饋回路，在所有負載、線路、過程和溫度下實現 2% 的整體精度 變化。

TPS22949A 集成了額外的內部電路，可提高電流限制 在通電序列期間切換。此功能允許 TPS22949A 在沒有 LDO 輸入端的存儲電容器。

TPS22949 和 TPS22949A 采用節省空間的 8 端子 WCSP （YZP） 或 8 引腳 WSON 封裝 （DRG）。兩種設備的特點都是在自由空氣中運行 溫度范圍為 –40°C 至 85°C。

特性

• 集成電流限制器
  • 輸入電壓范圍：1.62 V 至 4.5 V
  • 低導通電阻
    • r上V 時 = 300mΩ 在 = 4.5 伏
    • r上V 時 = 350mΩ 在 = 3.3 伏
    • r上V 時 = 400mΩ 在 = 2.5 伏
    • r上V 時 = 600mΩ 在 = 1.8 伏
  • 集成 100mA 最小電流限制
  • 欠壓鎖定
  • 快速電流限制響應時間
  • 集成故障消隱和自動重啟
• 無限流器輸出電容器即可穩定
  （僅限 TPS22949A）
• 集成低噪聲 RF LDO
  • 輸入電壓范圍：1.62 V 至 4.5 V
  • 低噪聲：50 μVrms（10 Hz 至 100 kHz）
  • 80 分貝 V在PSRR（10 Hz 至 10 kHz）
  • 快速啟動時間：130 μs
  • 低壓差 100 mV （I 時） 負荷 =100 毫安
  • 集成輸出放電
  • 使用 2.2μF 輸出電容器時保持穩定
• 1.8V 兼容控制輸入閾值
• ESD 性能測試符合 JESD 22 標準
  • 3500 V 人體模型
    （A114-B，II 類）
  • 1000 V 充電器件型號
    （C101）
• 微型 8 端子 YZP 封裝（1.9mm × 0.9mm、
  0.5mm 間距、0.5mm 高）和 WSON-8
  （DRG） 3.0mm × 3.0mm

參數

方框圖

1. 產品概述

TPS是一款集成了電流限制和低噪聲LDO（低壓差線性穩壓器）的負載開關，適用于需要高電流保護和穩定電壓輸出的應用場景，如指紋模塊保護、便攜式消費電子、智能手機、筆記本電腦和控制訪問系統等。

2. 主要特性

• ?集成電流限制?：提供0m?的低導通電阻和mA的最小電流限制，保護系統和負載免受高電流損壞。
• ?低噪聲LDO?：固定輸出電壓為1.8V，具有低噪聲（0μVrms @ Hz至0kHz）和高電源抑制比（dB @ 0Hz至0kHz）。
• ?快速啟動時間?：LDO的啟動時間僅為0μs。
• ?自動重啟功能?（TPS9A）：在過流故障后自動重啟開關，提高系統可靠性。
• ?寬輸入電壓范圍?：支持.2V至.V的輸入電壓范圍。
• ?小封裝?：提供引腳WZP或WSON封裝，節省PCB空間。

3. 功能描述

• ?電流限制?：當開關電流達到最大限制時，TPS將進入恒流模式，防止過流損壞。
• ?過流故障報告?：通過OC引腳輸出低電平信號，指示過流、欠壓或過溫故障。
• ?低噪聲LDO?：為負載提供穩定的.V電壓輸出，適用于對噪聲敏感的RF應用。
• ?自動重啟?（TPSA）：在故障解除后，自動重啟開關，無需外部干預。

4. 電氣特性

• ?導通電阻?：在不同輸入電壓下，導通電阻從m?（VIN=.V）至m?（VIN=1.8V）變化。
• ?電流限制?：最小電流限制為0mA，最大電流限制可編程。
• ?LDO輸出特性?：輸出電壓精度為±%，線性調整率和負載調整率優異。

5. 應用指南

• ?設計考慮?：在選擇輸入和輸出電容時，需考慮負載特性、啟動時間和穩定性要求。
• ?布局建議?：所有電容應盡可能靠近TPS9的引腳放置，以減少寄生電感和噪聲干擾。
• ?熱管理?：在高功率應用中，應確保良好的散熱條件，以防止溫度過高導致設備損壞。

6. 封裝與訂購信息

TPS提供引腳WZP或WSON封裝選項，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。
