TPS22941/2/3/4/5 負載開關為系統和負載提供保護 大電流條件。這些器件包含一個 0.4 Ω 限流 P 溝道 MOSFET，該 MOSFET 可以 在 1.62 V 至 5.5 V 的輸入電壓范圍內工作。當 MOSFET 已關閉。該開關由開/關輸入 （ON） 控制，該輸入能夠連接 直接使用低壓控制信號。TPS22941/2/3/4/5 包括熱關斷 防止在連續過流情況導致設備損壞的保護 通過關閉開關來過度加熱。
*附件：tps22942.pdf

這些器件提供集成、穩健的解決方案，以提供電流限制 當負載時切換到恒流模式，將電流輸出到安全水平 超過當前限制閾值。OC 邏輯輸出在過流期間置為低電平， 欠壓或過熱情況。這些附加功能使 TPS22941/2/3/4/5 成為 需要限流的應用的理想解決方案。

該系列器件采用 SC70-5 （DCK） 封裝。其特點是 可在 –40°C 至 85°C 的自由空氣溫度范圍內運行。

特性

• 輸入電壓范圍：1.62 V 至 5.5 V
• 低導通電阻
  • r上V 時 = 0.4 Ω 在 = 5.5 伏
  • r上V 時 = 0.5 Ω 在 = 3.3 伏
  • r上V 時 = 0.6 Ω 在 = 2.5 伏
  • r上V 時 = 0.8 Ω 在 = 1.8 伏
• 最小電流限制：40 mA 或 100 mA
• 欠壓鎖定 （UVLO）
• 熱關斷
• 關斷電流 < 1 μA
• 快速電流限制響應時間
• 故障消隱
• 自動重啟
• 1.8V 兼容控制輸入閾值
• ESD 性能測試符合 JESD 22 標準
  • 4000V 人體模型
    （A114-B，II 類）
  • 1000V 充電器件模型 （C101）
• 微型 SC-70 （DCK） 封裝
• UL 認證組件（UL 文件 169910）
• 根據 IEC 60950-1、Ed 2、Am1、附錄 CC、
  測試程序 2 和 CB 報告進行評估

參數

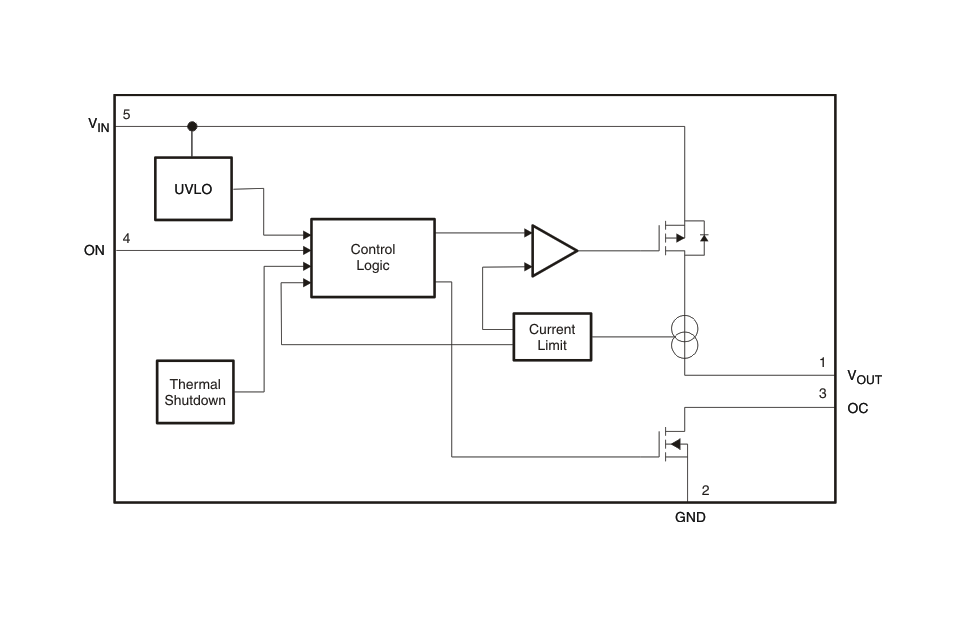

方框圖

. 產品概述

TPS 是一款低輸入電壓、電流限制的負載開關，具有關斷和自動重啟功能。它適用于需要電流保護和系統保護的高電流條件應用，如低電流傳感器保護、HDMI 連接器保護、筆記本、PDA、GPS 設備、MP 播放器等。

. 主要特性

• ?輸入電壓范圍?：.V 至 .V
• ?低導通電阻?：在 V_IN = .V 時，導通電阻為 .Ω
• ?電流限制?：具有 mA 的最小電流限制
• ?自動重啟?：在過流條件下自動關斷，并在故障消除后自動重啟
• ?熱關斷?：防止因過熱而損壞設備
• ?小型封裝?：采用 SC-（DCK）封裝，尺寸小巧
• ?兼容性強?：控制輸入兼容 .V 信號，適用于低電壓控制信號接口

. 電氣特性

• ?靜態電流?：在 V_OUT 開路且 V_ON = V_IN 時，靜態電流最大為 μA
• ?關斷漏電流?：在 V_OUT 短路至 GND 且 V_ON = V_IN 時，關斷漏電流最大為 μA
• ?導通電阻?：隨輸入電壓變化，在 V_IN = .V 時最大為 .Ω，在 V_IN = .V 時最大為 .Ω
• ?過流保護?：當輸出電流超過電流限制時，進入恒流模式并拉低 OC 引腳
• ?熱關斷閾值?：典型值為 °C，回滯為 °C

. 功能描述

• ?過流保護?：當輸出電流超過設定的電流限制時，TPS 進入恒流模式，防止過大電流損壞負載或設備本身。
• ?熱關斷?：當設備內部溫度超過熱關斷閾值時，自動關斷輸出，防止過熱損壞。
• ?自動重啟?：在過流或熱關斷條件消除后，如果 ON 引腳仍保持高電平，設備將自動重啟。
• ?故障報告?：通過 OC 引腳報告過流、輸入欠壓或過溫故障，OC 引腳為開漏輸出，需要上拉電阻。

. 應用指南

• ?布局建議?：將輸入和輸出電容放置在靠近 TPS 引腳的位置，以減小寄生電感的影響。
• ?輸入電容?：建議在 V_IN 和 GND 之間放置一個 μF 的陶瓷電容，以限制開機時的瞬態電流。
• ?輸出電容?：建議在 V_OUT 和 GND 之間放置一個 .μF 的陶瓷電容，以防止關斷時輸出電壓低于 GND。
• ?散熱管理?：在高功率應用中，確保 TPS 有良好的散熱條件。

. 封裝與訂購信息

TPS 提供 SC-（DCK）封裝選項，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。

. 注意事項

• 在使用 TPS 時，應遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• TPS 的控制輸入（ON 引腳）不應懸空，必須明確連接至高電平或低電平。
• 在設計電路時，應確保輸出電容的最大值不超過數據手冊中規定的限制，以防止誤觸發過流保護。
