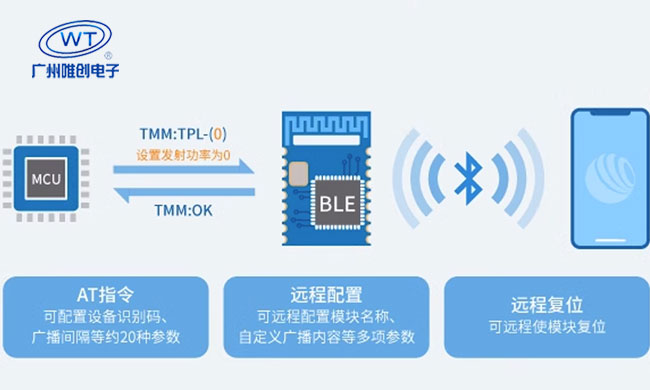

一、藍牙射頻電路設計的核心價值

在智能穿戴、智能家居等物聯網設備中，射頻性能直接決定通信質量與用戶體驗。廣州唯創電子WT2605C等藍牙語音芯片的射頻電路設計，需在緊湊的PCB空間內實現低損耗信號傳輸與強抗干擾能力。射頻走線每0.1dB的損耗優化可使通信距離提升3-5米，而阻抗失配可能導致30%以上的能效損失。

二、射頻走線設計規范

1. 阻抗控制黃金法則

50Ω標準阻抗實現：

采用4層板時，頂層走線寬度0.3mm（FR4材質，介電常數4.3）

雙面板需通過SI9000軟件計算，典型線寬1.2mm（1.6mm板厚）

阻抗測試使用TDR設備，確保偏差＜±5%

走線優化五原則：

路徑最短化：WTK6900HC芯片RF引腳到天線焊盤距離＜15mm

層間零過孔：避免過孔引入0.3-0.5dB插損

圓弧過渡：135°轉角比直角減少70%信號反射

等寬設計：線寬突變控制在±5%以內

地屏蔽陣列：沿走線兩側布置地孔（間距λ/10，約3mm）

2. 地平面處理技術

三、天線系統設計要點

1. 天線匹配電路設計

π型匹配拓撲：

標準配置：L型（2.2nH） + C型（1pF）組合

布局要求：距RF引腳＜2mm，優先使用0402封裝元件

調試方法：

網絡分析儀測量S11參數

調節LC值使諧振點穩定在2.402-2.480GHz

目標回波損耗＜-10dB

2. 天線選型與布局

倒F天線（IFA）設計規范：

尺寸優化：總長度≈28mm（2.4GHz頻段）

凈空區要求：正面≥5mm，背面≥3mm

典型增益：2.1dBi（自由空間）

導線天線特殊處理：

導線直徑：0.8mm漆包線（趨膚深度3μm）

匹配電容：3.6pF±0.1pF（COG材質）

導線走向：避免與電源線平行（間距＞3倍線寬）

四、干擾抑制實戰策略

1. 空間隔離設計

三區隔離法則：

射頻區：天線周圍10mm禁止布置數字電路

電源區：開關電源距離天線＞20mm

金屬部件：電池/螺絲等與天線間距＞15mm

2. 噪聲抑制技術

電源濾波：RF電源分支處布置π型濾波（10μF+0.1μF）

時鐘屏蔽：26MHz晶振用銅罩屏蔽，接地間隔＜λ/20

數字地分割：采用磁珠（600Ω@100MHz）隔離數字/模擬地

五、工程驗證與調試

1. 關鍵測試項目

2. 典型問題解決方案

案例1：通信距離不足

現象：實測距離15m（標稱30m）

排查：

天線阻抗失配（實測S11=-6dB）→ 調節匹配電容至3.3pF

射頻線過長（18mm）→ 優化布局縮短至12mm

案例2：數據包丟失率高

現象：PER 5%@10m

排查：

電源噪聲（紋波200mV）→ 增加10μF鉭電容

數字信號串擾→ 添加屏蔽罩

六、設計工具與支持體系

唯創電子開發套件：

WT-EMI仿真軟件：預測射頻輻射特性

阻抗計算工具：自動生成層疊結構參數

參考設計庫：提供20+種已驗證天線方案

工程支持服務：

免費射頻預審：48小時反饋設計問題

匹配電路調試：提供黃金樣品參數

認證輔導：通過FCC/CE射頻認證率＞98%

六、結語

通過遵循以上射頻設計規范，WT2605C系列芯片可穩定實現50米藍牙通信距離與-97dBm接收靈敏度。唯創電子實測數據表明，優化后的射頻電路可使整機功耗降低18%，量產直通率提升至99.6%。
