概述
DS28C39為基于ECDSA公鑰的雙向安全認證器，具有Maxim擁有專利的ChipDNA?特性，這是一種物理不可克隆技術(PUF)，可提供高成效方案，實現針對安全攻擊的終極保護。利用半導體器件在晶圓制造期間自然發生的特征隨機變化，ChipDNA電路生成一個唯一輸出值，該值在時間、溫度和工作電壓上是可重復的。任何探測或觀測ChipDNA操作的嘗試都將改變底層電路特征，從而防止偵測芯片加密功能使用的唯一值。DS28C39使用ChipDNA輸出作為密鑰內容，對器件儲存數據進行安全加密，以及作為ECDSA簽名操作的私鑰。利用ChipDNA能力，器件提供一組基于集成電路的核心加密工具，包括非對稱(ECC-P256)硬件引擎、FIPS/NIST兼容真隨機數發生器(TRNG)、2Kb安全EEPROM、遞減計數器和唯一的64位ROM識別碼(ROM ID)。ECC公鑰/私鑰能力采用NIST定義的P-256曲線，提供FIPS 186兼容的ECDSA簽名生成功能。唯一的ROM ID用作加密運算的基本輸入?yún)?shù)，也作為應用中的電子序列號。最后，DS28C39支持100kHz標準模式I^2^C通信。
數據表：*附件：DS28C39具有ChipDNA PUF保護的DeepCover安全ECDSA雙向認證器技術手冊.pdf

應用

• 醫療傳感器和工具安全認證
• 受限耗材安全管理
• IoT節點安全認證
• 外設安全認證
• 參考設計許可管理
• 打印機墨盒識別及安全認證

特性

• 可靠反制措施，防御安全攻擊
  • 擁有專利的物理不可克隆技術確保器件數據安全
  • 主動監測芯片屏蔽，檢測并反制侵入企圖
  • 所有儲存的數據采用加密保護，防止偵測
• ECDSA安全認證讀/寫儲存的數據和計數器
  • 高效公鑰安全認證方案，支持外設安全認證
  • FIPS 186兼容的ECDSA P256簽名，支持質詢/應答安全認證
  • ChipDNA生成公鑰/私鑰對
  • TRNG具有NIST SP 800-90B兼容的熵源
• 附加特性便于集成到最終應用
  • 17位一次性可設置、非易失遞減計數器，帶安全認證讀操作
  • 2Kb EEPROM，可用于用戶數據、密鑰、控制寄存器和證書
  • 唯一且不可更改的工廠編程64位識別碼(ROM ID)
  • I^2^C通信：高達 200kHz
  • 工作范圍：3.3V ±10%，-40°C至+85°C
  • 6引腳TDFN-EP封裝(3mm x 3mm)

典型應用電路

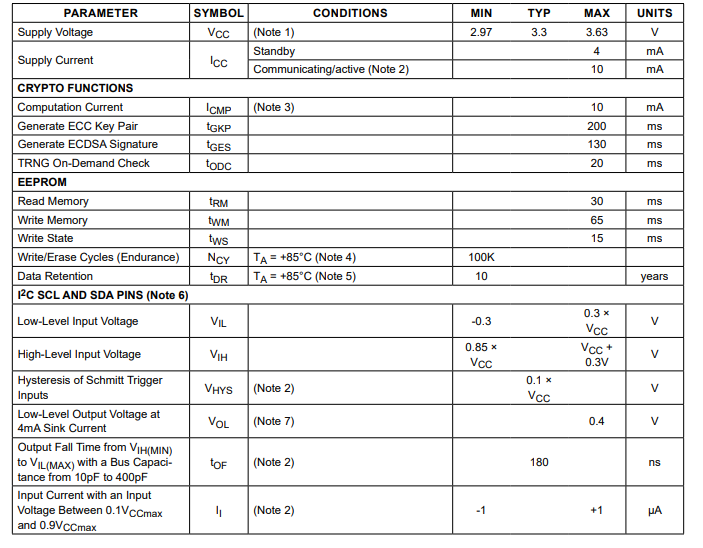

電特性

引腳配置描述

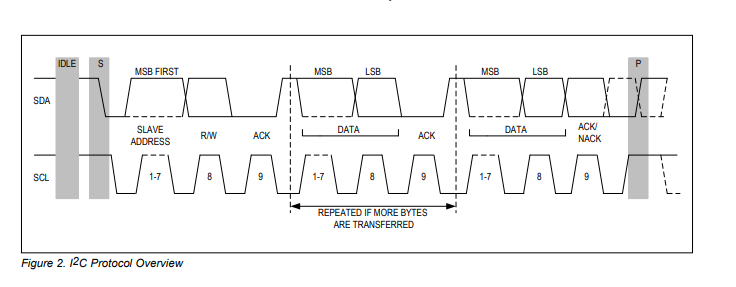

I2C

一般特性

I2C總線使用數據線（SDA）和時鐘信號（SCL）進行通信。SDA和SCL都是雙向線路，通過上拉電阻連接到正電源電壓。無通信時，兩條線均為高電平。連接到總線的設備輸出級必須具有開漏或開集電極結構，以執行總線上的“與”功能。I2C總線上的數據傳輸速率最高可達100kbps。發送數據的設備被定義為發送器，接收數據的設備被定義為接收器。控制通信的設備稱為主設備，由主設備控制的設備為從設備。要單獨訪問從設備，每個從設備都必須有一個不會與總線上其他設備沖突的從地址。只有在總線空閑時才能啟動數據傳輸。主設備生成串行時鐘（SCL），控制總線訪問，生成起始（START）和停止（STOP）條件，并確定在起始和停止條件之間傳輸?shù)臄?shù)據字節數。數據以字節為單位傳輸，每個字節的最高有效位先傳輸。每個字節后跟隨一個應答位，用于同步主設備和從設備。

從設備地址

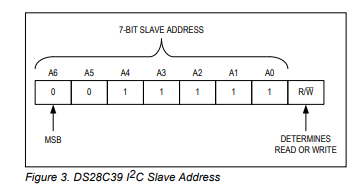

DS28C39響應的從設備地址如圖3所示。從設備地址是從設備地址/控制字節的一部分。從設備地址/控制字節的最后一位（R/W）定義數據方向。當R/W為0時，后續數據從主設備流向從設備（寫訪問）；當R/W為1時，數據從從設備流向主設備（讀訪問）。

I2C定義

以下術語常用于描述I2C數據傳輸。時序參考在圖4中定義。

• 總線空閑或非忙狀態 ：SDA和SCL均處于非活動狀態，且為邏輯高電平。
• 起始條件 ：要與從設備開始通信，主設備必須生成一個起始條件。起始條件定義為在SCL保持高電平期間，SDA從高電平變?yōu)榈碗娖降臓顟B(tài)變化。
• 停止條件 ：要與從設備結束通信，主設備必須生成一個停止條件。停止條件定義為在SCL保持高電平期間，SDA從低電平變?yōu)楦唠娖降臓顟B(tài)變化。
•
