概述
DeepCover 嵌入式安全方案通過多層高級物理保護為系統提供最安全的密鑰存儲,有效保護敏感數據。DeepCover安全存儲器(DS28C22)集成了基于FIPS 180-3安全散列算法(SHA-256)的加密、雙向、質詢-響應安全認證功能以及小型信息摘要加密功能。3Kb用戶可編程EEPROM陣列為應用數據提供非易失存儲，附加的保護存儲器用于存儲SHA-256操作的一組讀保護密鑰以及用戶存儲器控制設置。每個器件都帶有唯一的64位ROM注冊碼(ROM ID)，由工廠刻入芯片。唯一的ROM ID可作為加密操作的基本輸入?yún)?shù)，也可作為應用中的電子序列號。雙向安全模型允許主機系統和嵌入式DS28C22從機之間的雙向認證。主機系統利用主-從認證檢測配件的有效性，或確認嵌入式DS28C22來源是否可靠。主-從認證用于保護DS28C22用戶存儲器不被未經授權的主機修改。DS28C22產生的SHA-256信息認證碼(MAC)通過計算用戶存儲器數據、片上密鑰、主機隨機質詢碼以及64位ROM ID生成。器件還可通過SHA-256引擎計算得到的一次性密碼本進行主機和從機之間的加密讀寫操作。不使用時，DS28EC22可進入休眠模式，此時功耗最小。
數據表：*附件：DS28C22 DeepCover安全存儲器，帶有I2C SHA-256和3Kb用戶EEPROM技術手冊.pdf

應用

• 網絡連接設備認證
• 加密系統的密鑰生成及安全交換
• 配置系統的安全特性設置
• 系統知識產權保護

特性

• 基于SHA-256的對稱加密、雙向安全認證模型
• 專用硬件加速SHA引擎，產生SHA-256 MAC
• 對256位、用戶可編程密鑰以及輸入質詢進行有效的安全認證
• 3072位用戶EEPROM，分為12頁，每頁256位
• 用戶可編程、不可逆EEPROM保護模式，包括認證、寫保護和讀保護、加密以及OTP/EPROM仿真
• 支持100kHz和400kHz I2C通信速率
• 支持節電休眠模式，電流僅為0.5μA (典型值)
• 工作范圍：3.3V、±10%，-40°C至+85°C
• 8引腳TDFN封裝

典型應用電路

電特性

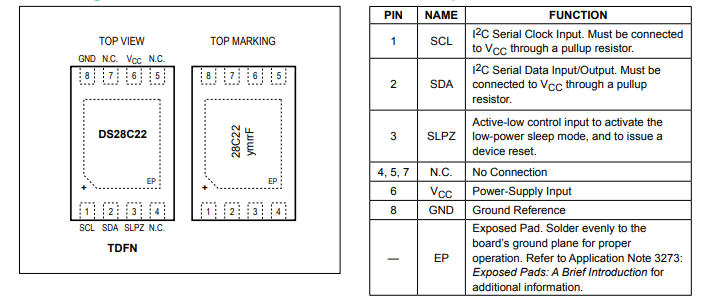

引腳配置描述
