概述
DeepCover 嵌入式安全方案通過多層高級物理保護為系統提供最安全的密鑰存儲,有效保護敏感數據。DeepCover安全認證器件(DS28EL22)集成了基于FIPS 180-3安全散列算法(SHA-256)的高度加密、雙向、質詢-響應安全認證功能。2Kb用戶可編程EEPROM陣列為應用數據提供非易失存儲，附加的安全存儲器儲存用于SHA-256算法的讀保護密鑰以及用戶存儲器控制設置。每個器件都帶有唯一的64位ROM注冊碼(ROM ID)，由工廠刻入芯片。唯一的ROM ID可作為加密操作的基本輸入參數，也可作為應用中的電子序列號。雙向安全模型允許主機系統和嵌入式DS28EL22從機之間的雙向認證。主機系統利用主-從認證檢測配件的有效性，或確認嵌入式DS28EL22的來源是否可靠。主-從認證用于保護DS28EL22用戶存儲器不被未經授權的主機修改。DS28EL22產生的SHA-256信息認證碼(MAC)通過計算用戶存儲器數據、片上密鑰、主機隨機質詢碼以及64位ROM ID生成。DS28EL22通過單觸點1-Wire ^?^ 總線進行高速通信，通信遵守1-Wire協議，在多點1-Wire網絡中，以ROM ID作為節點地址。
數據表：*附件：DS28EL22 DeepCover安全認證器，帶有1-Wire SHA-256和2Kb用戶EEPROM技術手冊.pdf

應用

• 網絡連接設備認證
• 加密系統的密匙生成及交換
• 打印機盒 ID/認證
• 授權管理的參考設計
• 配置系統的安全特性設置
• 傳感器/配件識別和校準
• 系統知識產權保護
  特性
• 基于SHA-256的對稱加密雙向安全認證模型
• 專有的硬件SHA加速引擎產生SHA-256 MAC
• 對高位計數、用戶可編程密鑰以及輸入質詢進行有效的安全認證
• 2048位用戶EEPROM分成8頁，每頁256位
• 用戶可編程、不可擦除的EEPROM保護模式包括：安全認證、寫/讀保護以及OTP/EEPROM仿真模式
• 唯一的工廠可編程64位識別碼
• 高達76.9kbps的單觸點、1-Wire通信接口
• 工作范圍：1.8V ±5%、-40°C至+85°C
• 待機功耗低至5μA (典型值)
• ±8kV人體模式ESD保護(典型值)
• 6引腳TDFN封裝

典型應用電路

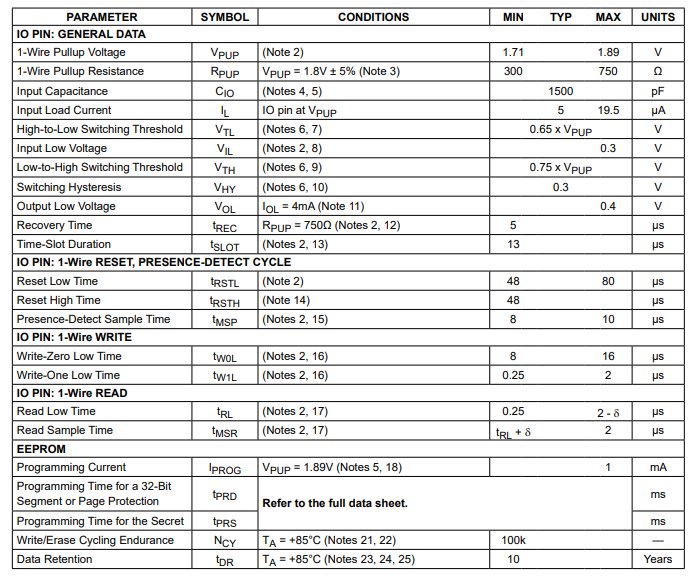

電特性

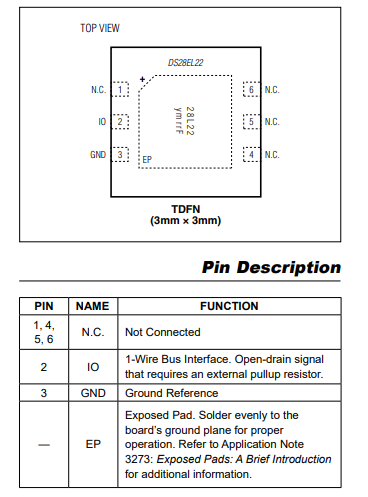

引腳配置描述

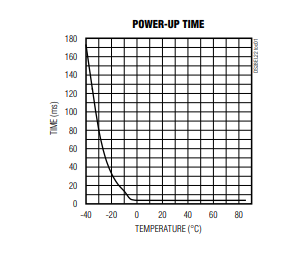

典型操作特性
