概述
DeepCover 嵌入式安全方案通過多層高級物理保護措施為系統提供最安全的密鑰存儲，以保護敏感數據。

DeepCover安全認證(DS28E22)器件集成了基于FIPS 180-3安全散列算法(SHA-256)的質詢—響應安全認證功能，支持高度安全的雙向認證。2Kb用戶可編程EPROM為應用數據提供非易失存儲，附加安全存儲器保存SHA-256操作密鑰和用戶存儲器設置。每款器件帶有唯一的64位ROM注冊碼(ROM ID)，由工廠刻入芯片。這個唯一的ROM ID可以作為加密操作的一個基本輸入?yún)?shù)，也可作為應用系統的一個序列號。雙向加密模式支持主機系統與DS28E22嵌入式從機之間的雙向認證。主機系統利用從-主認證檢驗配件的有效性，或確認嵌入式DS28E22來源可靠。主-從認證用于保護DS28E22用戶存儲器不被未經授權的主機修改。DS28E22所產生的SHA-256信息認證碼(MAC)通過計算用戶存儲器數據、片上密鑰、主控制器隨機質詢碼以及64位ROM ID生成。DS28E22通過單觸點1-Wire ^?^ 總線高速通信，通信遵循1-Wire協議，在多點1-Wire網絡中，以ROM ID作為節點地址。
數據表：*附件：DS28E22內置1-Wire SHA-256和2Kb用戶EEPROM的DeepCover安全認證方案.pdf

應用

• 網絡連接設備認證
• 加密系統的密匙生成及交換
• 打印機盒 ID/認證
• 授權管理的參考設計
• 配置系統的安全特性設置
• 傳感器/配件識別和校準
• 系統知識產權保護

特性

• 基于SHA-256的對稱加密雙向安全認證模型
• 專有的硬件SHA加速引擎產生SHA-256 MAC
• 對高位計數、用戶可編程密鑰以及輸入質詢進行有效的安全認證
• 2048位用戶EEPROM分成8頁，每頁256位
• 用戶可編程、不可擦除的EEPROM保護模式包括：安全認證、讀/寫保護以及OTP/EPROM仿真模式
• 唯一的工廠可編程64位識別碼
• 高達76.9kbps的單總線通信接口
• 工作范圍：3.3V ±10%、-40°C至+85°C
• 待機功耗低至5μA (典型值)
• ±8kV人體模式ESD保護(典型值)
• 6引腳TDFN、6引腳TSOC封裝

典型應用電路

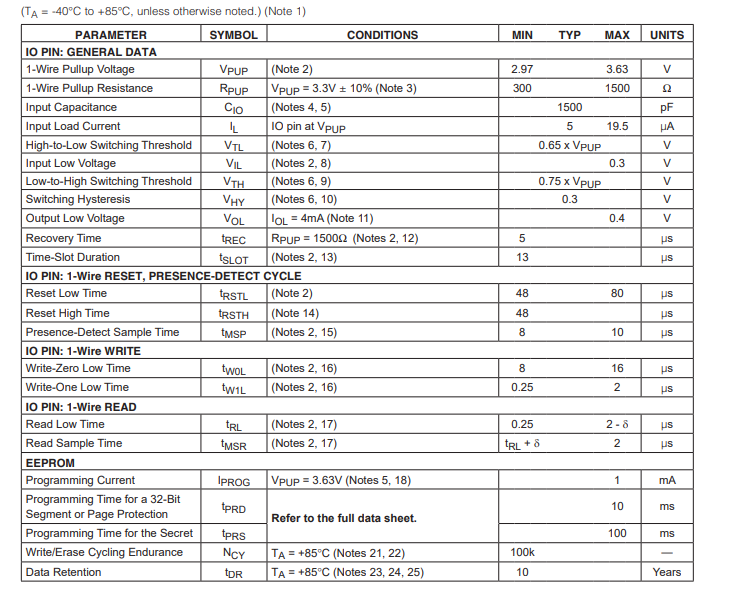

電特性

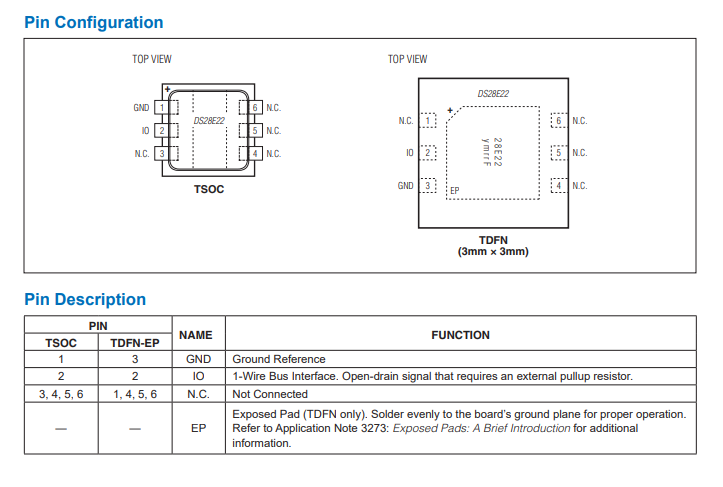

引腳配置描述
