概述
DS28E16安全認證器集FIPS202兼容安全散列算法(SHA-3)質詢和響應認證與安全EEPROM于一身。

器件提供一組核心加密工具，包括SHA-3引擎、256位安全EEPROM、遞減計數器和唯一的64位ROM識別碼(ROM ID)。唯一的ROM ID用作加密運算的基本輸入?yún)?shù)，也作為應用中的電子序列號。器件通過單觸點1-Wire?總線通信。通信采用1-Wire協議，ROM ID作為多器件1-Wire網絡中的節點地址。
數據表：*附件：DS28E16 1-Wire SHA-3安全認證器技術手冊.pdf

應用

• 配件和外設安全認證
• 電池認證和充電循環跟蹤
• 醫療工具/附件認證和校準

特性

• 可靠反制措施，防御安全攻擊
• 所有儲存的數據采用加密保護，防止偵測
• 安全散列算法對外設進行認證
• FIPS 202兼容的SHA-3算法，支持質詢/應答安全認證
• FIPS 198兼容的密鑰散列信息驗證代碼(HMAC)
• 附加特性便于集成到最終應用
• 17位一次性可設置、非易失遞減計數器，帶安全認證讀操作
• 安全密鑰存儲
• 256位用戶數據安全EEPROM
• 唯一且不可更改的工廠編程64位識別碼(ROM ID)
• 先進的1-Wire協議，將接口減少為單觸點
• 全時高速通信
• 內部寄生供電電容
• 工作范圍：1.71V–3.63V，-40°C至+85°C
• WLP和TDFN-EP封裝
• ±8kV HBM ESD保護(典型值)
• 3.5μA (典型值)輸入負載電流

應用電路

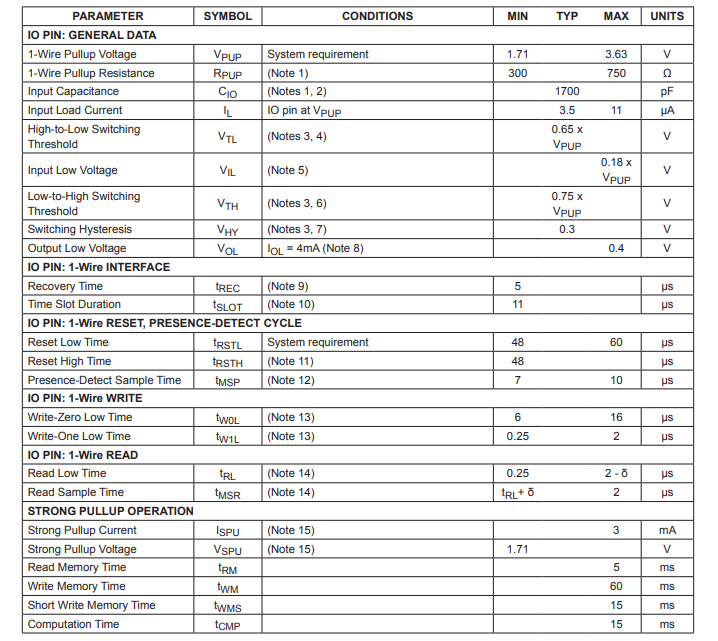

電特性

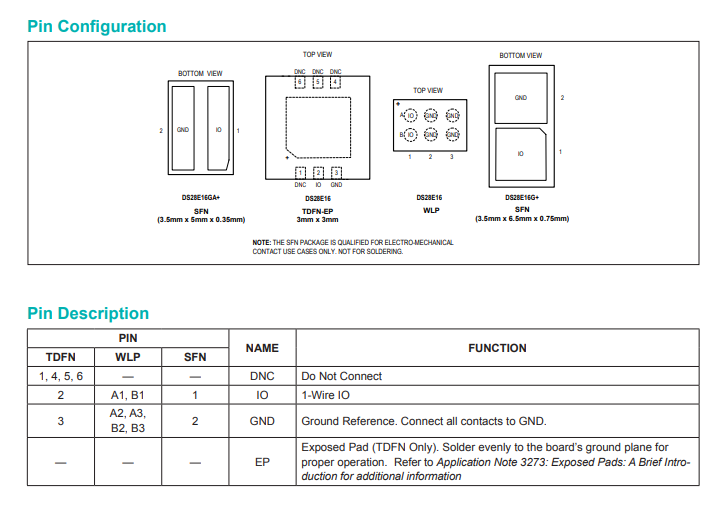

引腳配置描述

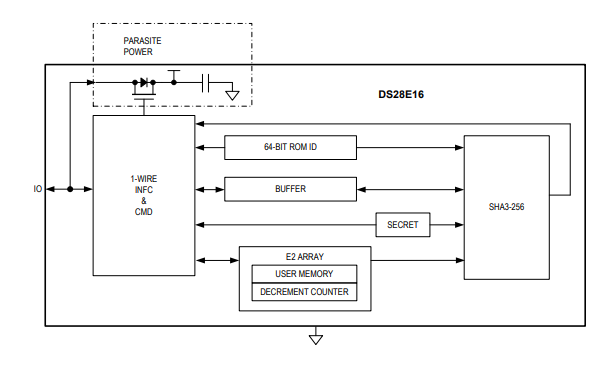

框圖

詳細說明

DS28E16集成了美信DeepCover?功能，可保護設備中存儲的所有數據免受侵入式泄露。此外，它還具備用于簽名的SHA - 3引擎、256位用戶EEPROM存儲器、SHA - 3機密存儲空間、17位遞減計數器以及控制寄存器。該設備通過一線制接口運行，利用外部電容以寄生供電方式獲取電能。

設計資源概述

DS28E16的操作涉及設備EEPROM的使用以及設備功能命令的執行。以下部分提供了包括遞減計數器在內的概述。詳細信息請參考《DS28E16安全用戶指南》。

存儲器

安全的EEPROM陣列提供SHA - 3機密存儲空間，以及遞減計數器和/或通用的用戶可編程存儲器。根據存儲空間的不同，有默認或用戶可編程的選項來設置保護模式。

功能命令

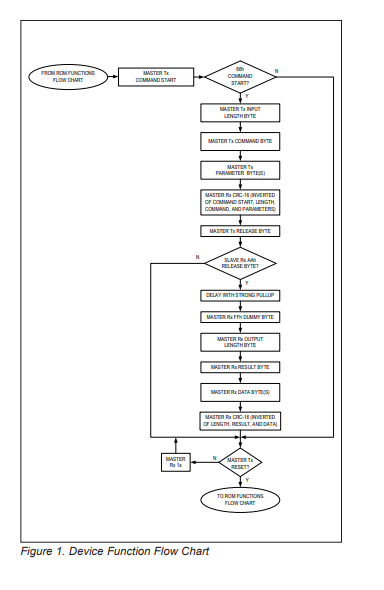

在一線制復位/存在脈沖周期和ROM功能命令序列成功執行后，即可開始執行命令。一般來說，這些命令遵循圖1的流程。在此流程圖中，數據傳輸通過16位循環冗余校驗（CRC - 16）進行驗證。CRC - 16的計算方法如美信應用筆記27《理解和使用美信一線制和信息紐扣產品中的循環冗余校驗》所述。

遞減計數器

可選的17位遞減計數器可在一頁存儲器上寫入一次。有一個專用的遞減功能命令，每次調用時可將計數值減1。一旦計數值達到0，就無法再進行額外的遞減操作。

一線制總線系統

一線制總線系統包含一個總線主設備和一個或多個從設備。在所有情況下，DS28E16都是從設備。總線主設備通常是微控制器或DS2477這樣的協處理器。對該總線系統的討論分為三個主題：硬件配置、事務序列和一線制信號傳輸（信號類型和時序）。一線制協議根據總線主設備同步脈沖下降沿啟動的特定時隙內的總線狀態，來定義一線制總線事務。
