概述
DS28E02將1024位EEPROM與符合FIPS 180-3安全散列算法(SHA-1)的質詢-響應安全認證功能結合在一起。1024位EEPROM陣列被配置為四頁，每頁256位，且帶有64位暫存器用于執行寫操作。所有存儲頁面都可以設置為寫保護模式，并可將其中一頁置于EPROM仿真模式，該模式下數據位只能從1變為0。每片DS28E02帶有各自唯一的64位ROM注冊碼，由工廠刻入芯片。DS28E02通過單觸點1-Wire?總線進行通信，遵循標準的1-Wire協議，注冊碼在多器件1-Wire網絡中充當節點地址。
數據表：*附件：DS28E02 1-Wire SHA-1認證器，具有1Kb EEPROM，工作在1.8V技術手冊.pdf

應用

• 醫用耗材識別
• 打印機色帶盒配置與監測
• 授權管理的參考設計
• 傳感器/配件識別和校準
• 系統知識產權保護

特性

• 1024位EEPROM存儲器，分為4頁，每頁256位
• 內置512位SHA-1引擎，用于計算160位信息認證碼(MAC)并生成密鑰
• 寫訪問需要已知密鑰，并且能夠計算和發送160位MAC作為認證
• 四個存儲器頁中的第0頁和第3頁或全部頁面可由用戶編程設置為寫保護
• 第1頁可被置于用戶可編程OTP EPROM仿真模式(“寫為0”)
• 與主機間的通信通過單根數字線即可實現，遵循1-Wire協議，通信速率為12.5kbps或35.7kbps
• 切換點滯回和濾波優化了信號通信的抗噪聲性能
• 在-20°C至+85°C溫度范圍、1.75V至3.65V較寬的供電電壓范圍內進行讀、寫操作
• 采用6引腳TSOC和TDFN封裝

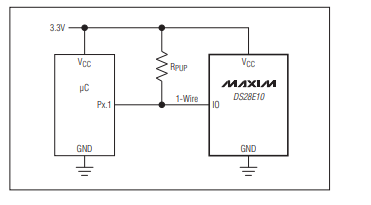

典型操作電路

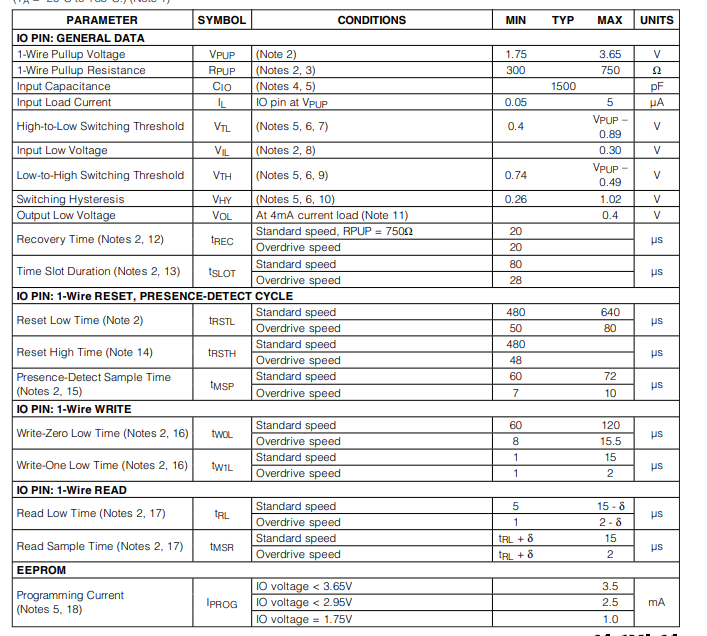

電特性

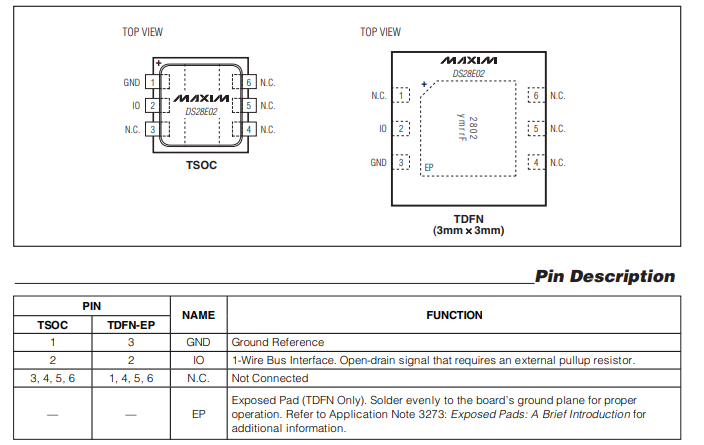

引腳配置描述

詳細說明

DS28E02集成了1024位電可擦可編程只讀存儲器（EEPROM，組織為四個256位頁）、一個64位保密存儲區、一個寄存器頁、一個512位SHA - 1引擎，以及一個64位ROM注冊碼，這些都集成在單個芯片中。數據通過一線協議進行串行傳輸，僅需一條數據線和地線即可返回。DS28E02有一個額外的存儲區域，稱為暫存區。在向寄存器頁寫入數據、安裝新的保密數據，或者從暫存區讀取數據時，暫存區可作為緩沖區。數據首先寫入暫存區，驗證通過后，可將其復制到最終存儲位置，但DS28E02需接收到包含160位消息認證碼（MAC）的命令。計算MAC需使用DS28E02中存儲的保密數據和設備注冊碼。

DS28E02可識別一條獨特的命令——“刷新暫存區”。在暫存區復制操作后正確使用刷新序列，可減少因設備在多種環境下使用（詳見“寫入并驗證”部分）而導致的弱位故障數量。刷新序列還能為存在弱位的設備恢復功能。

除了在加密SHA - 1計算中作為唯一數據值的重要作用外，設備的64位ROM ID保證了唯一標識，可用于電子識別使用該設備的裝備。ROM ID還用于在多設備一線網絡環境中尋址設備，多個設備在同一一線總線上復位并可獨立運行。DS28E02的應用包括參考設計許可管理、測量、系統知識產權保護、配件 。

或耗材認證與校準，以及打印機墨盒配置與監測。

概述

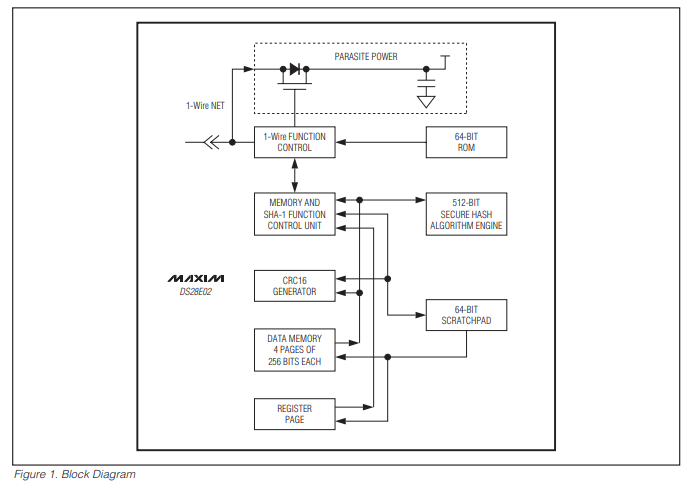

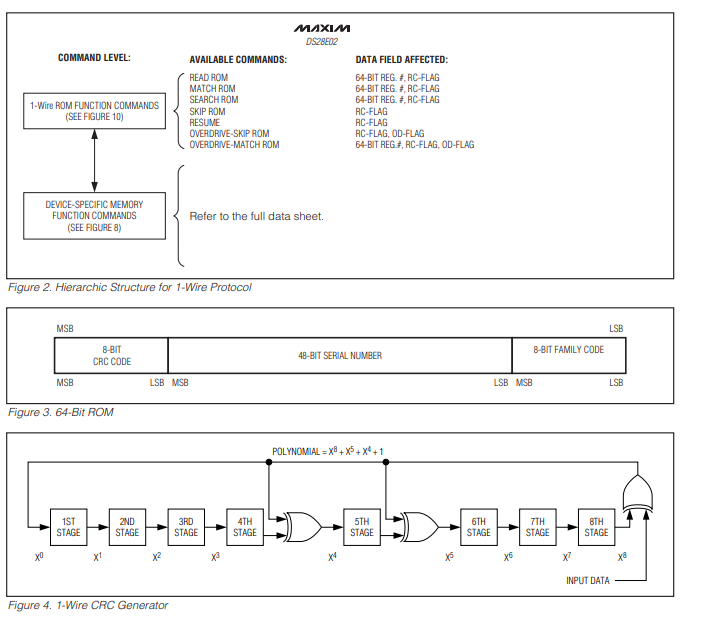

圖1中的框圖展示了DS28E02主要控制和存儲部分之間的關系。DS28E02有六個主要數據組件：64位ROM、64位暫存器、四個256位EEPROM頁、寄存器頁，以及512位SHA - 1引擎。圖2展示了一線協議的層次結構。總線主設備必須首先提供七個ROM功能命令之一：讀ROM、匹配ROM、搜索ROM、跳過ROM、恢復通信、超速跳過ROM或超速匹配ROM。在完成超速跳過ROM或超速匹配ROM命令（在標準速度下執行）后，設備將進入超速模式，此時所有后續通信都將以更高速度進行。這些ROM功能命令所需的協議在圖10中說明。在成功執行ROM功能命令后，存儲器和SHA - 1功能將變得可訪問，主設備可以使用圖8中所述的可用功能命令。所有功能協議的詳細信息請參考功能協議部分。所有數據讀寫均先從最低有效位開始。
