概述
DS28C16安全認證器將符合FIPS202標準的安全散列算法(SHA-3)質詢和響應認證與安全EEPROM相結合。

該器件提供了一套核心加密工具，這些加密工具由多種集成塊衍生而來，包括一個SHA-3引擎、256位安全用戶EEPROM、一個僅遞減計數器，以及一個64位特有ROM識別號(ROM ID)。特有的ROM ID用作加密操作的基本輸入?yún)?shù)，并在應用中用作電子序列號。
數據表：*附件：DS28C16 I2C低電壓SHA-3認證器技術手冊.pdf

應用

• 配件和外設安全認證
• 電池認證和充電周期跟蹤
• 醫療工具/配件認證和校準

特性

• 可靠的防范措施助力防護安全攻擊
  • 加密保護所有存儲的數據，防止發生泄漏
• 高效的安全散列算法對外設進行認證
  • 符合FIPS 202標準的SHA-3算法，用于質詢/響應認證
  • 符合FIPS 198標準的鍵控散列消息認證代碼(HMAC)
• 補充特性支持輕松集成到終端應用中
  • 17位、一次性可設置、非易失性、具有認證讀取功能的僅遞減計數器
  • 私鑰安全存儲
  • 256位安全EEPROM，用于存儲用戶數據
  • 唯一且不可更改的64位出廠編號(ROM ID)
  • I2C 通信頻率高達1MHz
  • 工作范圍：1.62V–3.63V，-40°C至+85°C
  • 8引腳、2mm x 2mm TDFN-EP封裝

典型應用電路

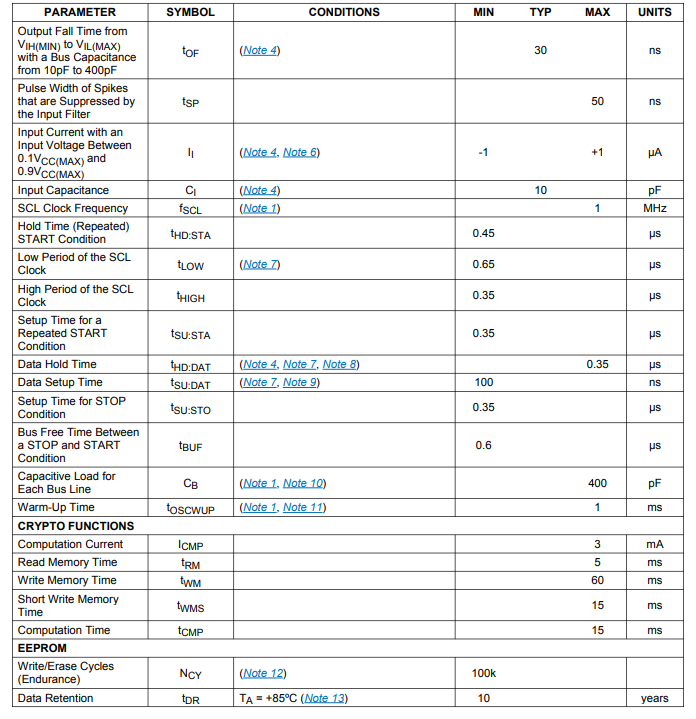

電特性

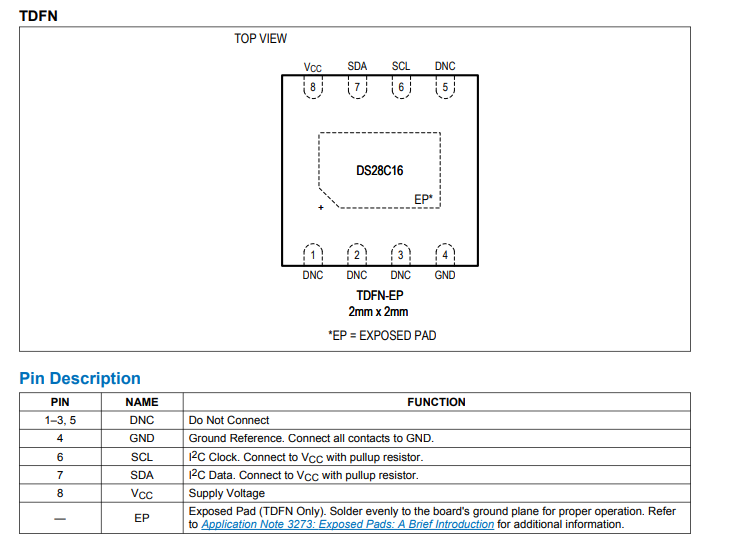

引腳配置描述

詳細說明

DS28C16集成了美信DeepCover?功能，可保護設備中存儲的所有數據免受侵入式泄露。此外，它還具備用于簽名的SHA - 3引擎、256位用戶EEPROM存儲器、SHA - 3機密存儲空間、17位遞減計數器以及控制寄存器。該設備通過I2C接口運行。

設計資源概述

DS28C16的操作涉及設備EEPROM的使用以及設備功能命令的執行。以下部分提供了包括遞減計數器在內的概述。詳細信息請參考《DS28C16安全用戶指南》。

存儲器

安全的EEPROM陣列提供SHA - 3機密存儲空間，以及遞減計數器和/或通用的用戶可編程存儲器。根據存儲空間的不同，有默認或用戶可編程的選項來設置保護模式。

遞減計數器

可選的17位遞減計數器可在一頁存儲器上寫入一次。有一個專用的設備功能命令，每次調用時可將計數值減1。一旦計數值達到0，就無法再進行額外的遞減操作。
