概述
DeepCover 嵌入式安全方案通過多層高級物理保護為系統提供最安全的密鑰存儲，有效保護敏感數據。

DS2465是一款SHA-256協處理器，內置1-Wire ^?^ 主控制器，提供主機系統與1-Wire SHA-256從器件通信及操作所要求的SHA-256和存儲器功能。此外，器件執行I2C主控制器與所連接的任何1-Wire SHA-256從器件之間的協議轉換。對于1-Wire線驅動，芯片內部用戶可調定時器將系統主處理器從繁瑣的1-Wire波形時序控制中解放出來，支持標準和高速1-Wire通信。1-Wire總線可通過軟件控制關斷。強上拉功能通過1-Wire總線為諸如EEPROM等1-Wire器件供電。不使用DS2465時，可將其置于休眠模式，降低功耗。
數據表：*附件：DS2465 DeepCover安全認證器具有SHA-256協處理器和1-Wire主機功能技術手冊.pdf

應用

消費品認證
安全控制

特性

SHA-256引擎，支持基于對稱密匙的雙向安全認證模型
兩個32字節用戶EEPROM頁，帶有多種可編程保護選項
1-Wire主控端口，帶有可選的有源或無源1-Wire上拉
內部低阻信號通路提供1-Wire強上拉
1-Wire端口可通過軟件控制關斷
I2C工作(上拉)電壓：3.3V ±10%
工作范圍：3.3V ±10%，-40°C至+85°C
6引腳TSOC封裝

應用電路

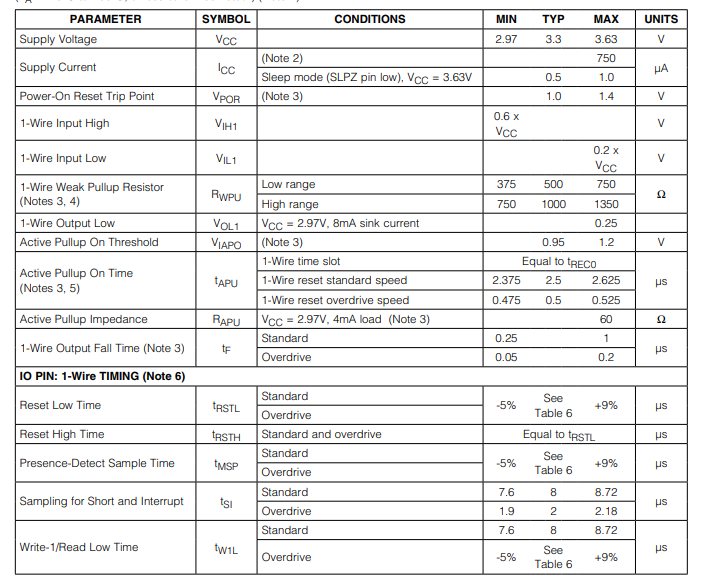

電特性

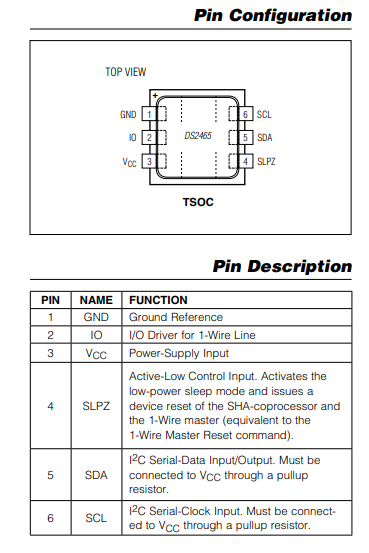

引腳配置描述

設備寄存器

DS2465的寄存器分為三類：只寫、只讀和讀寫。只寫適用于命令寄存器。狀態寄存器、一線讀數據寄存器，是只讀的。配置寄存器可以讀取和寫入；它們還定義了默認上電設置。工廠字節、制造商ID和個性字節是只讀的。

命令寄存器（60h）

為執行一線功能，DS2465需要從I2C主機接收命令。命令一次寫入一個到命令寄存器。大多數命令由一個命令碼和一個參數字節組成。命令碼指示指令類型以及下一個I2C讀訪問的位置。有關詳細信息，請參見“功能命令”部分。

一線主設備狀態寄存器（61h）

一線主設備狀態寄存器是DS2465從一線側報告比特型數據、一線總線狀態以及自身復位狀態給主機處理器的主要方式（表1）。所有一線通信命令和一線復位主設備命令都將狀態信息置于讀指針位置，以便主機處理器以最小的協議開銷讀取。狀態信息僅在某些命令執行期間更新。以下是各狀態位的詳細說明。

位7：分支檢測走向（DIR） ：每當執行一線三重命令時，該位會向主機處理器報告由三重命令第三位選定的搜索方向。DIR的默認上電值為0。此位僅在一線三重命令執行時更新，對其他命令不起作用。更多信息，請參見一線三重命令的說明和美信應用筆記187：一線搜索算法。
位6：三重第二位（TSB） ：TSB位報告在一線三重命令第二位以(t_{MSP})采樣的一線活動線路的邏輯狀態，且無功能沖突。TSB的默認上電值為0。此位僅在一線三重命令執行時更新。
位5：單比特結果（SBR） ：SBR位報告在一線單比特命令或一線三重命令第一位以(t_{MSP})采樣的一線活動線路的邏輯狀態。一線單比特命令發送0比特時，SBR的默認上電值為0 ；發送1比特時，SBR默認值為1 ，具體取決于連接的一線設備的響應。對于發送1比特的一線單比特命令，結果同樣適用。
位4：設備復位（RST） ：RST位表示DS2465是否執行了內部復位周期，復位由上電或低電平脈沖（SLPZ）觸發，或由主機處理器執行設備復位命令觸發。執行復位命令時，RST位會自動清零。
位3：邏輯電平（LL） ：LL位報告一線活動線路的邏輯狀態，無需發起任何一線通信。每次讀取一線主設備狀態寄存器時，都會為此對一線線路進行采樣。LL位的采樣和更新在主機處理器將DS2465置于讀模式（確認周期）期間進行，此時讀指針位于一線主設備狀態寄存器中。
位2：短檢測（SD） ：SD位會隨著每次一線復位命令更新。如果DS2465在一線上檢測到邏輯0 ，則SD位設為1 ，該位在存在檢測周期結束且短脈沖已消除后恢復為0。
位1：存在脈沖檢測（PPD） ：PPD位在一線復位命令的存在檢測周期內更新。如果DS2465在(t_{MSP})檢測到來自一線設備的存在脈沖，則PPD位設為1 。若未檢測到存在脈沖，該位則為0 ，即一線總線短接或一線復位命令期間無一線設備。
位0：一線忙（1WB） ：1WB位報告一線總線在一線通信期間是否繁忙。1WB在命令完成時為1 ，完成后恢復為0。有關1WB何時改變狀態以及如何在功能命令部分找到它的詳細信息。
