12V2A/3A氮化鎵電源芯片方案

深圳銀聯寶科技最新上市的氮化鎵電源方案：U8607/U8609+同步整流芯片U7613，推薦輸出功率12V2A、12V3A，非標共板，方案成熟，性能可靠，可滿足更高性能要求、更低成本需求！

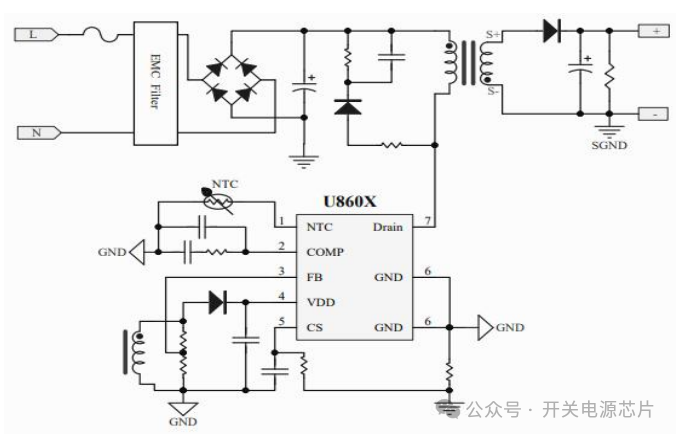

氮化鎵電源芯片U8607/U8609采用原邊反饋控制，可節省光耦和TL431，簡化電源BOM。它合封第三代半導體GaN FET，最高工作頻率130kHz，有利于降低電源尺寸。特征如下：

* 原邊反饋控制，無需光耦和 TL431

* 集成 700V GaN FET 驅動

* 集成高壓啟動功能

* 谷底鎖定 QR 模式

* 最高工作頻率 130kHz

* 外置環路補償

* 驅動電流分檔配置

* 內置線損補償

* 集成完善的保護功能

輸出短路保護 (FB SLP)

輸出過壓保護 (FB OVP)

輸入欠壓保護 (Line BOP)

輸入過壓保護 (Line OVP)

過溫保護 (OTP)

VDD 過欠壓保護和鉗位保護

* 封裝形式 DASOP-7

同步整流芯片U7613內置有VDD高壓供電模塊，無需輔助繞組供電可穩定工作，系統上支持High Side和Low Side配置，兼顧了系統性能和成本。U7613的快速關斷功能可以幫助功率器件獲得較低的電壓應力，可支持斷續工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。其內部集成有智能的開通檢測功能，可以有效防止反激電路中寄生參數振蕩引起的同步整流開關誤開通。

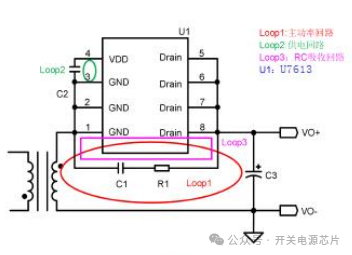

PCB設計對同步整流的性能會產生顯著影響，同步整流芯片U7613設計同步整流電路時建議參考下面的內容：

1、副邊主功率回路 Loop1的面積盡可能小。

2、VDD 電容推薦使用1μF的貼片陶瓷電容，盡量緊靠IC，Loop2的面積盡可能小。

3、R1和C1構成同步整流開關的RC吸收電路，RC吸收回路 Loop3 的面積可能小。
